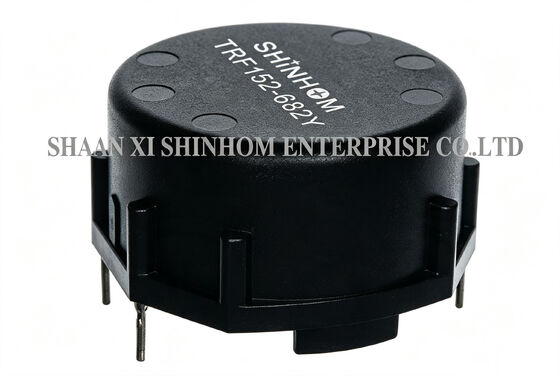

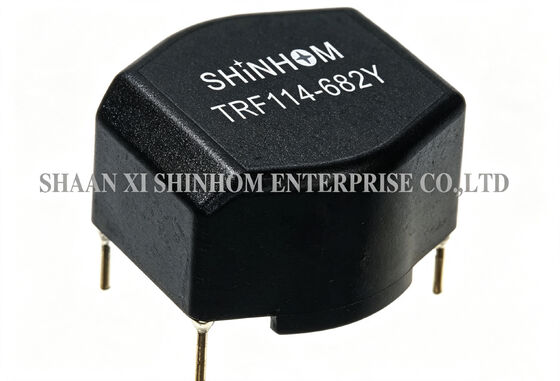

Dławik toroidalny szeregowy TRF posiada plastikową obudowę i konstrukcję rdzenia toroidalnego. Prąd znamionowy obejmuje od 0,3A do 8A. Zakres indukcyjności od 0,7mH do 100mH (podwójne uzwojenie). Częstotliwość rezonansowa wspólnej indukcyjności waha się od 100KHz do 3MHz. Plastikowa obudowa zapewnia doskonałą wytrzymałość mechaniczną i ochronę środowiskową, nadaje się do różnych trudnych warunków pracy. Niska rezystancja DCR i niski wzrost temperatury zapewniają wydajną pracę. Dostępne są różne style obudów do montażu na PCB, aby sprostać różnym wymaganiom układu. Zakres temperatury pracy: -40°C do +105°C. Odporność na ciepło lutowania: 260°C/10 sekund. Jest szeroko stosowany w tłumieniu zakłóceń linii AC/DC i DC/DC, systemach komunikacyjnych, elektronice samochodowej, telewizorach LCD/PDP oraz urządzeniach peryferyjnych komputerów.

• Prądy znamionowe od 0,3A do 8A
• Podwójne dławiki od 0,7mH do 100mH
• Doskonała wytrzymałość mechaniczna
• Rezonans wspólnej indukcyjności od 100KHz do 3MHz
• Wysoka niezawodność i różne obudowy do montażu na PCB
• Niska rezystancja i wzrost temperatury

• Tłumienie zakłóceń linii DC/DC, AC/DC
• Systemy komunikacyjne
• Systemy samochodowe
• Telewizory LCD/PDP
• Urządzenia peryferyjne komputerów

1. Tolerancja indukcyjności w +50% -30%
2. Maksymalne napięcie pracy: 250V przy 40°C
3. IDC Max: prąd znamionowy AC/DC A @40°C
4. Hi-Pot 1500Vac uzwojenie do uzwojenia 3S.
5. Testowanie indukcyjności: 10KHz 0,1V HP4284A
6. RDC: QuadTech 1880 Milliohmmeter
7. Prąd udarowy Max 10ms: 20X IDC
8. Temperatura pracy: -40°C do +105°C
9. Temperatura przechowywania: -40°C do +105°C
10. Odporność na ciepło lutowania: 260°C przez 10 sekund

Uwaga: 102, 112, 114, 142, 122, 152 poziome
        202, 212, 214, 242, 222, 252 pionowe

Uwaga: Specyfikacje produktu mogą być dostosowane.
