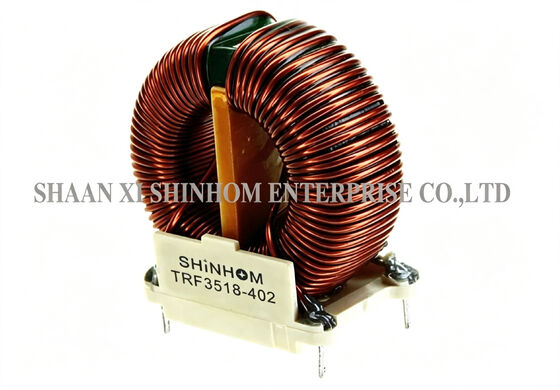

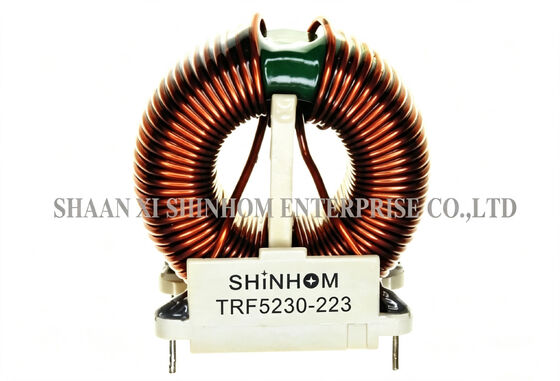

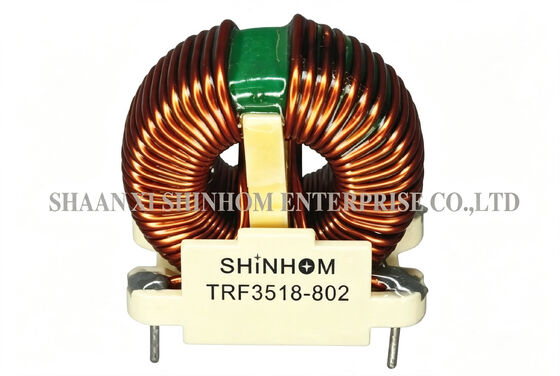

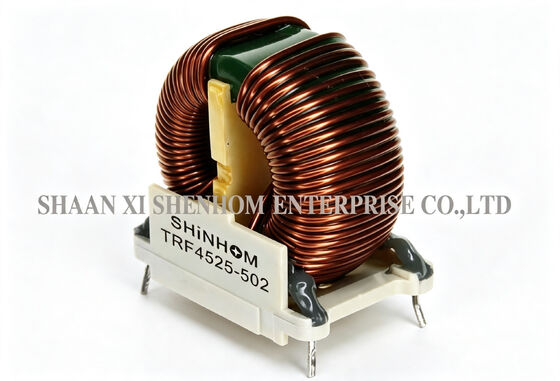

Wysokiej częstotliwości toroidalnego common mode choke TRF serii do tłumienia hałasu linii AC/DC i DC/DC

Seria TRF wysokoczęstotliwościowych dławików toroidalnych wspólnej fali wykorzystuje rdzeń toroidalny i konstrukcję z podwójnym uzwojeniem. Prąd znamionowy wynosi od 1,5A do 18A. Indukcyjność mieści się w zakresie od 1mH do 120mH. Częstotliwość rezonansowa wspólnej fali mieści się w zakresie od 100KHz do 3MHz. Produkt charakteryzuje się doskonałą wytrzymałością mechaniczną, niskim DCR i niskim wzrostem temperatury. Skutecznie eliminuje zakłócenia elektromagnetyczne w obwodach zasilania i sygnałowych. Dostępnych jest wiele obudów do montażu na PCB, aby sprostać różnym wymaganiom układu. Zakres temperatury pracy: -40°C do +105°C. Jest szeroko stosowany w tłumieniu zakłóceń linii AC/DC i DC/DC, systemach komunikacyjnych, elektronice samochodowej, telewizorach LCD/PDP i urządzeniach peryferyjnych komputerów.

• Prądy znamionowe od 1,5A do 18A
• Podwójne dławiki od 1mH do 120mH
• Doskonała wytrzymałość mechaniczna
• Rezonans wspólnej fali od 100KHz do 3MHz
• Wysoka niezawodność i różnorodne obudowy do montażu na PCB
• Niska rezystancja i niski wzrost temperatury

• Tłumienie zakłóceń linii DC/DC, AC/DC
• Systemy komunikacyjne
• Systemy samochodowe
• Telewizory LCD/PDP
• Urządzenia peryferyjne komputerów. Produkt jest zgodny ze standardami FCC, VCCI, CISPR, FTZ itp., eliminując zakłócenia elektromagnetyczne obwodów zasilania i sygnałowych.

• Tolerancja indukcyjności w zakresie +50% -30%
• Maksymalne napięcie pracy: 250V przy 40°C
• IDC Max: prąd znamionowy AC/DC A @40°C
• Hi-Pot 1500Vac uzwojenie do uzwojenia 3S.
• Testowanie indukcyjności: 10KHz 0.1V HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• Prąd udarowy Max 10ms: 20X IDC
• Temperatura pracy: -40°C do +105°C
• Temperatura przechowywania: -40°C do +105°C
• Odporność na ciepło lutowania: 260°C przez 10 sekund

P: Z jakimi standardami EMI jest zgodny ten produkt?

O: Dławiki wspólnej fali serii TRF są zgodne z międzynarodowymi standardami EMI, w tym FCC, VCCI, CISPR i FTZ. Pomagają one Twoim produktom przejść testy zgodności emisji przewodzonej i zmniejszyć zakłócenia elektromagnetyczne na liniach zasilania i sygnałowych.

P: Jakie jest znaczenie częstotliwości rezonansowej wspólnej fali 100KHz-3MHz?

O: Dławiki wspólnej fali zapewniają najwyższą impedancję wspólnej fali w pobliżu częstotliwości rezonansowej, osiągając optymalne tłumienie zakłóceń. Zakres częstotliwości rezonansowej 100KHz-3MHz obejmuje główne pasma częstotliwości zakłóceń elektromagnetycznych przewodzonej z zasilaczy impulsowych i obwodów cyfrowych, zapewniając skuteczne tłumienie zakłóceń wspólnej fali w krytycznych zakresach częstotliwości.

P: Jak tolerancja indukcyjności +50%/-30% wpływa na wybór?

O: Ten zakres tolerancji oznacza, że rzeczywista indukcyjność może być do 50% wyższa lub 30% niższa od wartości nominalnej. W zastosowaniach filtrowania EMI, podczas wyboru, upewnij się, że indukcyjność spełnia minimalne wymagania filtrowania w całym zakresie temperatury i prądu roboczego. Zalecamy pozostawienie wystarczającego marginesu w krytycznych projektach.
