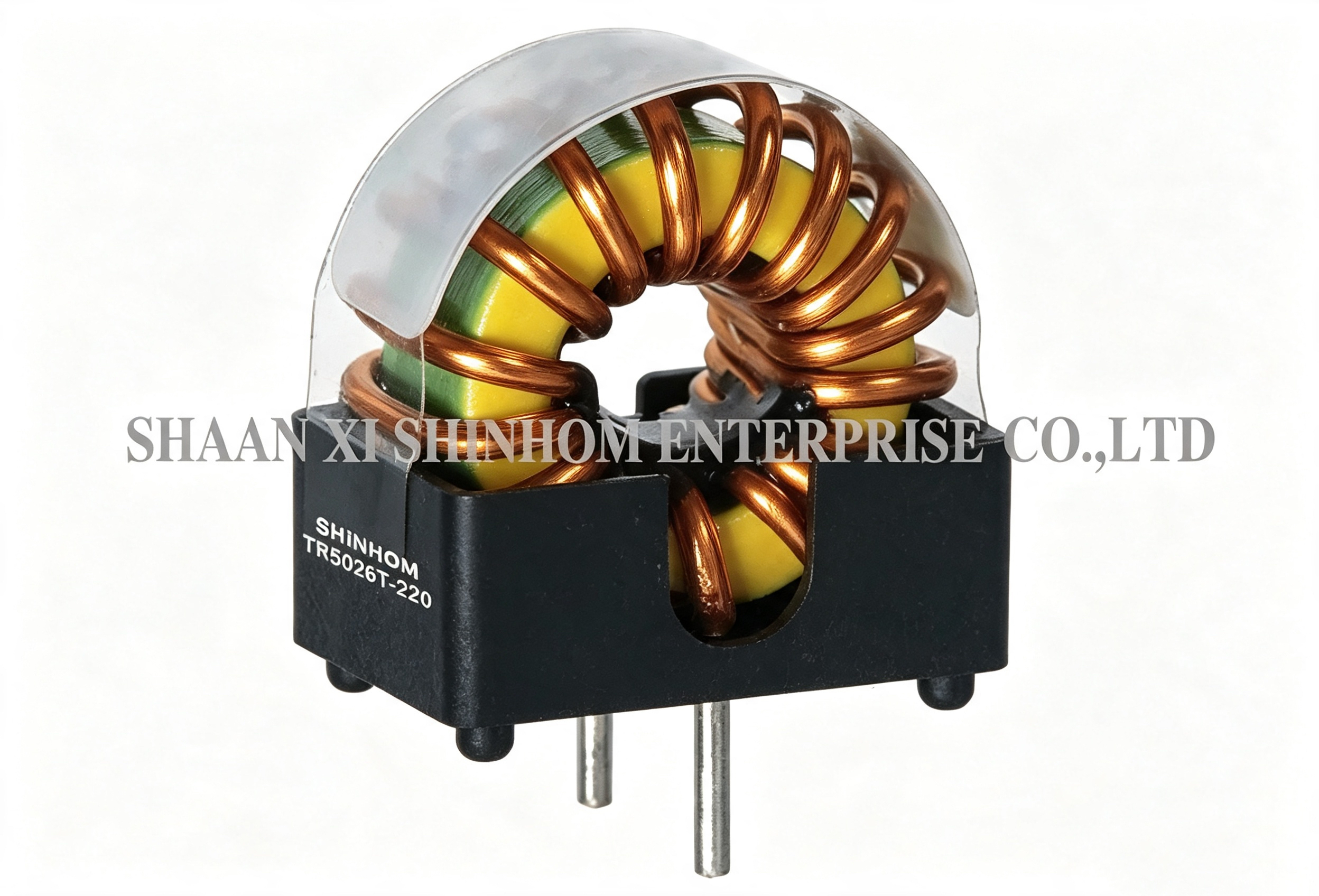

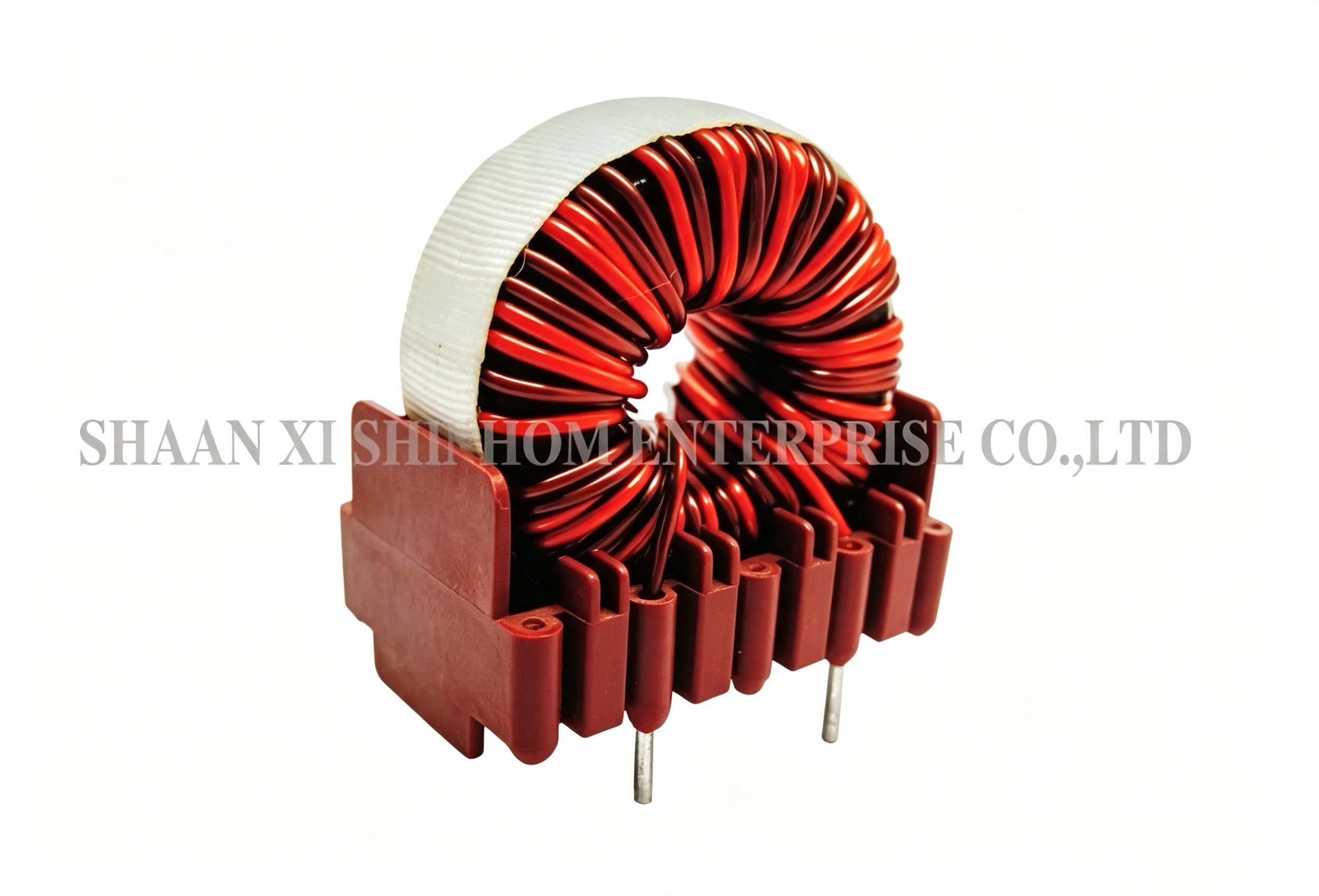

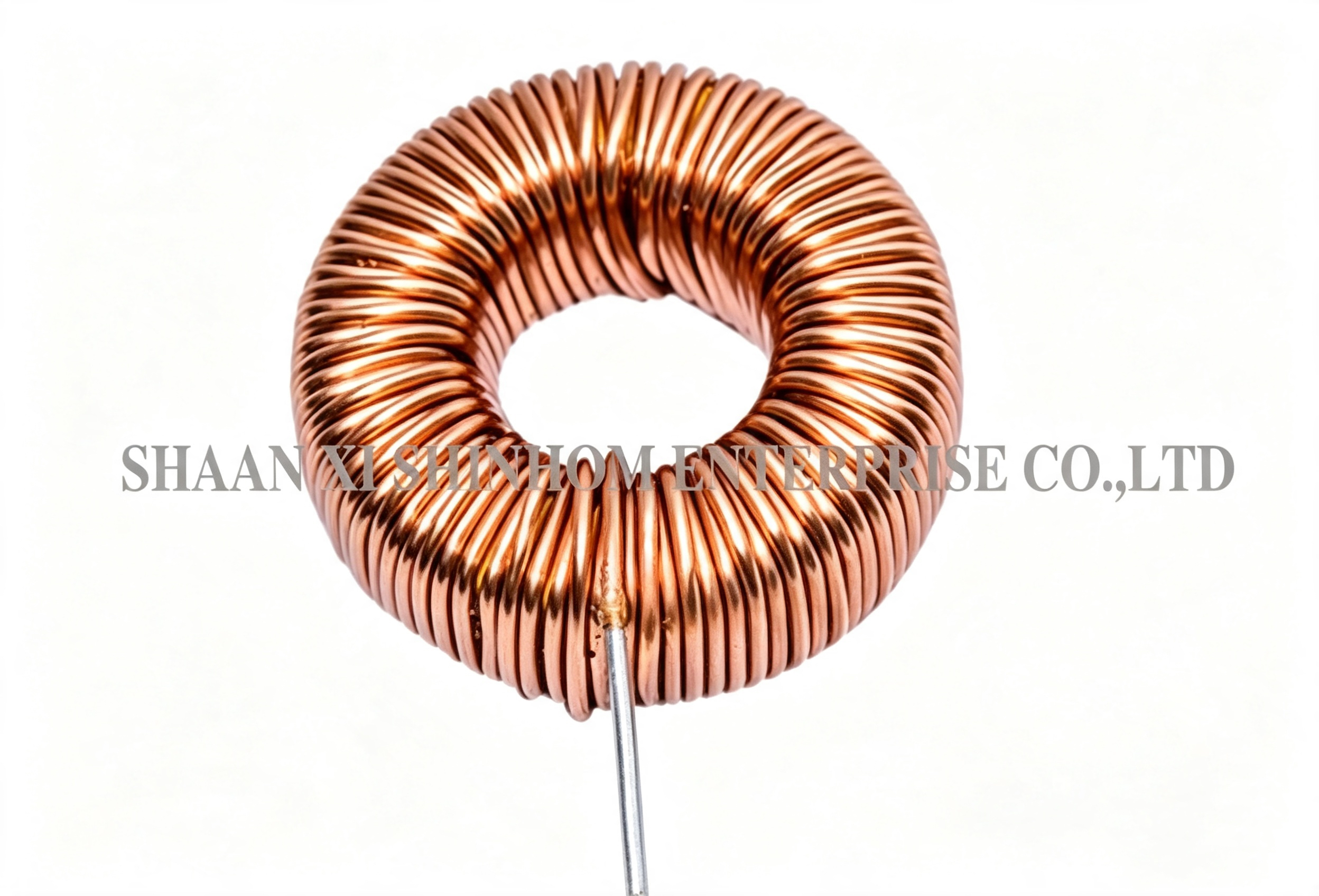

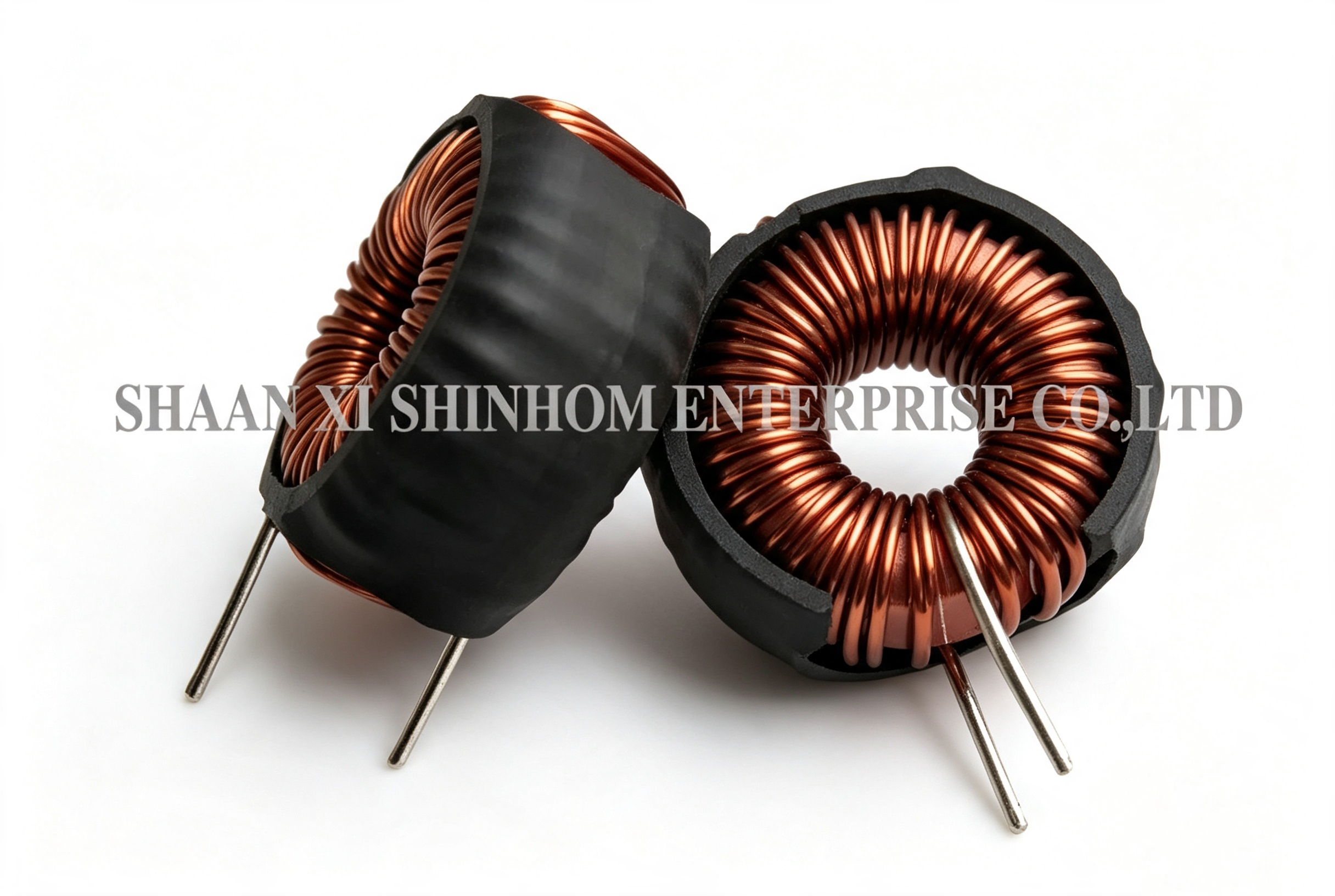

Seria TRtoroidal choke / power inductor jest przeznaczony do wysokiej częstotliwości przełączania źródeł zasilania i urządzeń elektronicznych.Produkt wykorzystuje strukturę rdzenia toroidalnego o niezwykle niskim strumieniu przecieku, skutecznie zmniejszając zakłócenia elektromagnetyczne. Dostępne są różne opcje materiałów rdzeniowych, w tym rdzenie MPP, High Flux, Sendust/Carbonyl Iron i Iron Powder,odpowiedni do różnych wymagań częstotliwości i mocy. Zarówno pakiety SMD, jak i pakiety przez otwór są obsługiwane. Projekt niskiego profilu oszczędza przestrzeń. Jest szeroko stosowany w przełączaniu źródeł zasilania, filtrowaniu linii zasilania, tłumieniu EMI / RFI,i różnych urządzeń elektronicznych o wysokiej częstotliwości.
Cechy
- Wysoka częstotliwość i niska utrata
- Induktor toroidalny
- Dla doskonałego tłumiącego EMI
- Mały profil
- Duży prąd
- Niski opór
- MPP, hi-flux, sendust/RF carbonyl i żelazne rdzenie zasilania
- Dostępne SMT i niskie profile
- Dostępne wersje zgodne z RoHS (bez Pb)
- Dobre cechy częstotliwości
Wnioski
- Szeroko stosowane w różnych przełącznikach zasilania i urządzeniach elektronicznych o wysokiej częstotliwości
- Filtrowanie linii zasilania, EMI/RFI dla źródeł zasilania w trybie przełącznika
Specyfikacje
- Nomienna napięcie: AC/DC 250V
- Poziom napięcia wytrzymałości: AC 2KV, 1 minuta
- Odporność izolacyjna: DC 500V, 100 ohm, min
- Poziom izolacji: B (130°C)
- Zakres temperatury pracy: -25°C - 85°C
- Minimalny zakres indukcji: 4,7 uH-20mH 1 kHz
- Zakres prądu nominalnego: 0,2-30A
Opis produktu
| Dane o rdzeniu toroidowym |
Wymagania w zakresie bezpieczeństwa |
| TYPU |
Nadmiar |
Identyfikacja |
H |
Masę (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
Możemy dostarczyć induktor mocy SMD i wiele innych induktorów
Uwaga:
Otrzymaliśmy certyfikaty RoHS, ISO9001. Dobra jakość i niska cena z wysokim prestiżem przyciągnęły więcej klientów.Proszę powiedzieć nam, jakich produktów potrzebujesz i więcej informacji na ten tematMożemy dostarczyć próbki zgodnie z Twoimi wymaganiami.
Częste pytania
P: Jakie podstawowe materiały są dostępne dla serii TR?
O: Seria TR oferuje pięć podstawowych opcji materiałów: MPP (Molibden Permalloy Powder), High Flux, Sendust, Carbonyl Iron i Iron Powder.odpowiedni do wysokiej częstotliwościWysoki płyn ma wysoką gęstość nasycenia, nadającą się do zastosowań o dużej mocy.Żelazo węglowe ma doskonałe właściwości wysokiej częstotliwościPowłoka żelaza jest najniższą ceną.
P: Jak wybrać pomiędzy opakowaniami SMD a otworami?
A:Pakiet SMDjest odpowiedni do zautomatyzowanych linii produkcyjnych SMT, idealnie nadaje się do produkcji dużych objętości.Opakowanie z otworemjest odpowiedni do lutowania falowego, umożliwiając łatwe ręczne lutowanie i prototypowanie.
P: Jak wybrać prąd znamionowy od 0,2A do 30A?
A: Przy wyborze zalecamy wybór prądu znamionowego co najmniej1od 2 do 1,5 razyMaksymalny prąd roboczy zapewnia wystarczający margines, aby zapobiec nasycaniu rdzenia, co obniżyłoby wydajność filtracji.Należy również rozważyć obniżenie prądu w wysokich temperaturach, aby zapewnić, że temperatura elementu nie przekracza85°C.
