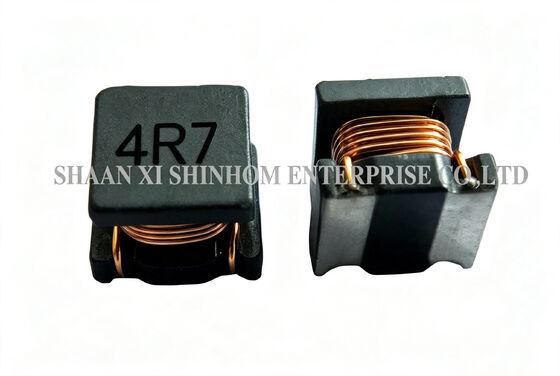

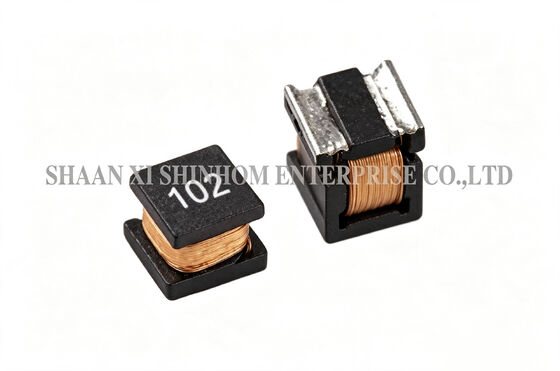

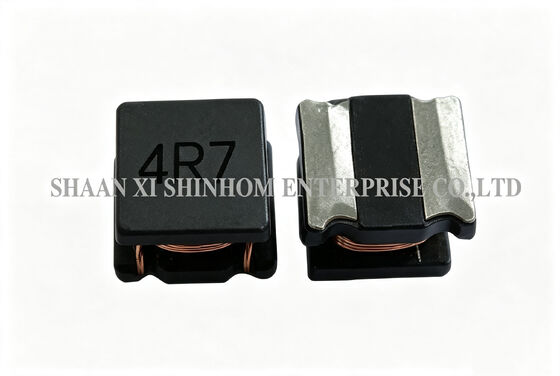

Wysokoczęstotliwościowy dławik mocy SMD z ferrytu serii LQH do systemów komunikacji bezprzewodowej i sieciowej

W sprawieSeria LQHinduktor mocy SMD o wysokim napięciu bez zasilania wykorzystuje rdzeń ferrytowy i konstrukcję o wysokiej częstotliwości. Oferuje niski DCR i wysoki prąd nominalny,zapewniając doskonały czynnik Q i częstotliwość samo-rezonansową (SRF) w zastosowaniach o wysokiej częstotliwościProdukt oferuje standardowe wartości indukcyjności serii E12 oraz wiele opcji rozmiarów opakowań, aby spełnić różne wymagania projektowe.Doskonała stabilność temperatury zapewnia stabilną wydajność elektryczną w szerokim zakresie temperatur. Temperatura pracy: -25°C do +85°C. Temperatura przechowywania: -55°C do +125°C. Metody lutowania obsługują zarówno lutowanie falowe, jak i lutowanie reflow.urządzenia mobilne bezprzewodowe, telefony bezprzewodowe, radio samochodowe, GPS, sprzęt komunikacji bezprzewodowej, systemy sieciowe, filtry xDSL i urządzenia peryferyjne komputerowe.

• Rdzeń ferrytowy
• Projekt wysokiej częstotliwości
• Niższy DCR pozwala na wysoki Idc
• Dostępne w serii E12
• Doskonałe wartości Q SRF
• Wersje bez ołowiu
• Zgodność z RoHS
• Doskonała stabilność termiczna

• Modemy PDP. Konwerter telewizorów LCD
• Przekształcacz prądu stałego i prądu stałego dla radiosprzętu komórkowego
• Bezprzewodowe telefony radiowe samochodowe
• Systemy pozycjonowania globalnego
• Sprzęt do łączności bezprzewodowej
• System sieciowy, filtr xDSL
• Produkty komputerowe i urządzenia peryferyjne

• Badanie indukcji: HP4291A,HP16193A,HP4286A lub równoważne
• RDC: QuadTech 1880 Miliometer
• Q- HP4342A
• SRF-HP4191A
• Wartość L prądu znamionowego spada o 10% w stosunku do wartości początkowej
• Wzrost temperatury 40°C Maksymalna temperatura otoczenia referencyjna
• Złotność: 75% elektrody końcowej musi być pokryte
• Metody lutowania: fale, reflow
• Temperatura pracy: -25°C do +85°C
• Temperatura przechowywania: -55°C do +125°C

Uwaga: Specyfikacje produktu mogą być dostosowane.
