Induktor mocy SMD wysokiego prądu HCB0404/0505 serii dla serwerów i zasilania VRM

5000szt
MOQ
Zbywalny
Cena £

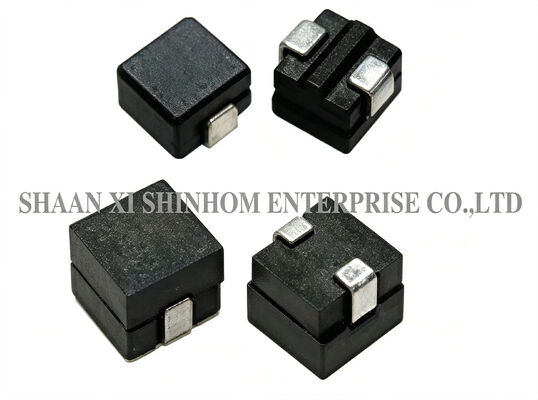

High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 14A do 40A
Zakres indukcyjności: 22nH do 110nH
Instalacja: smt
Rozmiar podkładki: 4,0*4,0 mm lub 5,0*5,0 mm
Częstotliwość testu: 100 kHz / 0,1 V przy 25 ℃ (1 MHz / 0,1 V dla 22 NM)
Temperatura pracy: -40 ℃ do +125 ℃ (wzrost temperatury otoczenia i własnej)
Podkreślić:

Wysokoprądowy dławik SMD

,

Induktor z serii HCB0404/0505

,

Induktor mocy dla serwerów VRM
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HCB0404/0505
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

Seria HCB0404/0505 wysokoprądowych cewek mocy SMD wykorzystuje rdzeń ferrytowy i konstrukcję o niskich stratach. Oferuje wysoką zdolność prądową (od 14A do 40A) i niskie straty rdzenia, nadaje się do zastosowań w zasilaczach o dużej gęstości mocy.Zakres indukcyjności obejmuje od 22nH do 110nH, spełniając różne wymagania projektowe.Jest szeroko stosowany w przenośnych urządzeniach elektronicznych, serwerach i stacjach roboczych, sieciach danych i systemach pamięci masowej, laptopach i komputerach stacjonarnych, kartach graficznych i systemach zasilanych bateryjnie, regulatorach wielofazowych oraz modułach regulatorów napięcia VRM.

CECHY:
  • Wysoka zdolność przenoszenia prądu
  • Niskie straty rdzenia
  • Zakres indukcyjności od 22nH do 110nH
  • Zakres prądu od 14A do 40A
  • Materiał rdzenia ferrytowego
ZASTOSOWANIA:
  • Elektronika przenośna
  • Serwery i stacje robocze
  • Systemy sieci danych i pamięci masowej
  • Komputery przenośne i stacjonarne
  • Karty graficzne i systemy zasilania bateryjnego
  • Regulatory wielofazowe
  • Moduł regulatora napięcia (VRM)
UWAGI:
  • Częstotliwość testowa: 100KHz / 0.1V@25°C (1MHz/0.1V dla 22NM)
  • Irms: Prąd stały powodujący przyrost temperatury o około 40°C bez strat w rdzeniu
  • Isat1: Prąd szczytowy powodujący około 20% spadku przy +25°C
  • Isat2: Prąd szczytowy powodujący około 20% spadku przy +125°C
  • Temperatura pracy: -40°C do +125°C (temperatura otoczenia plus samoczynny przyrost temperatury)
  • Temperatura przechowywania: -40°C do +125°C
Induktor mocy SMD wysokiego prądu HCB0404/0505 serii dla serwerów i zasilania VRM Induktor mocy SMD wysokiego prądu HCB0404/0505 serii dla serwerów i zasilania VRM

Uwaga: Specyfikacje produktu mogą być dostosowane.

FAQ

P: Jakie są zalety niskich strat rdzenia?

O: Niskie straty rdzenia zmniejszają generowanie ciepła podczas pracy wysokoczęstotliwościowej, poprawiają sprawność konwersji, obniżają przyrost temperatury i wydłużają żywotność produktu. Pomaga to również spełnić wymagania termiczne i niezawodnościowe projektów zasilaczy o dużej gęstości.

P: Jaka jest różnica między Irms a Isat?

O: Irms (prąd znamionowy) to wartość prądu stałego powodująca przyrost temperatury o około 40°C w cewce. Isat1 to prąd szczytowy, przy którym indukcyjność spada o około 20% przy +25°C. Isat2 to prąd szczytowy, przy którym indukcyjność spada o około 20% przy +125°C. Przy wyborze należy przyjąć niższą z tych dwóch wartości i upewnić się, że temperatura komponentu (temperatura otoczenia + przyrost temperatury) nie przekracza 125°C.
