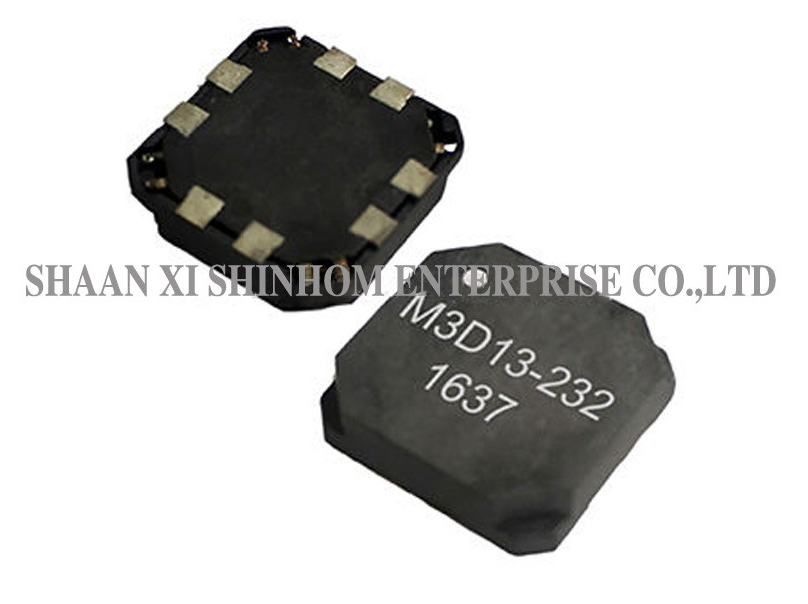

SMD 3D Antena Cewka Transpondera RFID do Samochodowych Systemów Pasywnego Dostępu Bezkluczykowego

 Trójwymiarowa cewka anteny transpondera RFID SMD charakteryzuje się kompaktowymi wymiarami 13,0×13,0×3,1 mm. Wykorzystuje trzy niezależne cewki połączone wzdłuż osi X, Y i Z, aby zapewnić pełne pokrycie przestrzenne, gwarantując spójny odbiór sygnału z dowolnego kierunku. Wielowarstwowa struktura ferrytowa zapewnia doskonałe parametry elektryczne. Niskoprofilowa konstrukcja oszczędza miejsce na płytce drukowanej. Trójcewkowe, jednokomponentowe rozwiązanie zintegrowane zmniejsza koszty montażu i poprawia niezawodność obwodu. Jest szeroko stosowany w samochodowych systemach pasywnego dostępu bezkluczykowego, systemach bezkluczykowego uruchamiania, funkcjach wybudzania TPMS, kontroli logistyki przemysłowej, kontroli dostępu i urządzeniach śledzących.

• Wymiary – 13,0×13,0×3,1 mm
• Pokrycie trójosiowe – oś X / oś Y / oś Z / oś XY
• Wysoki współczynnik Q
• Wielowarstwowa struktura ferrytowa
• Niskoprofilowa konstrukcja
• Szeroki zakres temperatur pracy
• Obudowa SMD
• Trójcewkowa integracja jednokomponentowa

• Motoryzacja
• Pasywne systemy dostępu bezkluczykowego i systemy Keyless Go
• RTPMS z funkcjami wybudzania
• Logistyka i kontrola przemysłowa
• Kontrola dostępu
• Urządzenia śledzące

• Częstotliwość testowa: 125 kHz / 1 V.
• Temperatura pracy: –40°C ~ +85°C
• Czułość (S0) mierzona za pomocą cewek Helmholtza H=8,36 A/m@125kHz.
• SRF: Częstotliwość własna cewki.
• Wx/Wy/Wz oznacza uzwojenie cewki osi X, Y i Z.
• f20/f125/f134.2 oznacza częstotliwość rezonansową 20 kHz, 125 kHz i 134,2 kHz.
• Test w warunkach wilgotności względnej 85%
• Dostępne są inne wartości indukcyjności przy LF lub ciaśniejsze tolerancje. Możliwe jest również dostarczenie różnych wartości indukcyjności na różnych osiach uzwojenia. W przypadku pytań prosimy o kontakt z naszym działem sprzedaży.

Więcej anten RFID, zapraszamy na naszą stronę internetową lub prosimy o kontakt.

P: Jaka jest różnica między cewką 3D a standardową cewką jednoosiową?

O: Cewka 3D integruje trzy niezależne cewki wzdłuż osi X, Y i Z w jednym komponencie, zapewniając pełne pokrycie przestrzenne. Niezależnie od kierunku, z którego transponder zbliża się do anteny, może być niezawodnie wykryty. Jest to szczególnie odpowiednie dla zastosowań z niepewną orientacją, takich jak samochodowe systemy pasywnego dostępu bezkluczykowego.

P: Jakie są zalety trójcewkowej integracji jednokomponentowej?

O: W porównaniu do użycia trzech oddzielnych cewek jednoosiowych, trójcewkowa integracja jednokomponentowa zmniejsza liczbę komponentów, oszczędza miejsce na płytce drukowanej, upraszcza proces rozmieszczania, zwiększa wydajność produkcji i poprawia ogólną niezawodność obwodu.

P: Jakie są zalety wielowarstwowej struktury ferrytowej?

O: Wielowarstwowa struktura ferrytowa zapewnia wysoką przenikalność magnetyczną i doskonałe parametry elektryczne w kompaktowych rozmiarach. Zapewnia, że cewka utrzymuje wysoki współczynnik Q i stabilną indukcyjność przy częstotliwości roboczej, z dobrą stabilnością w szerokim zakresie temperatur.
