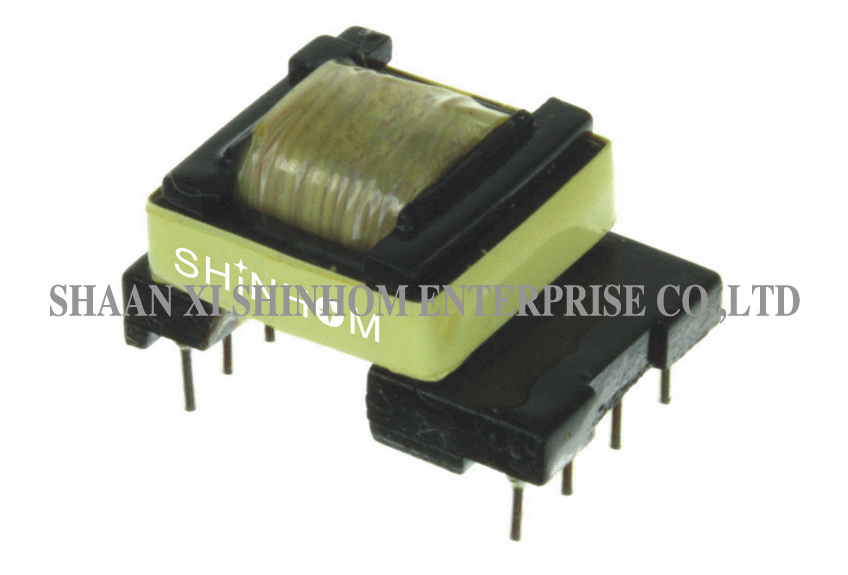

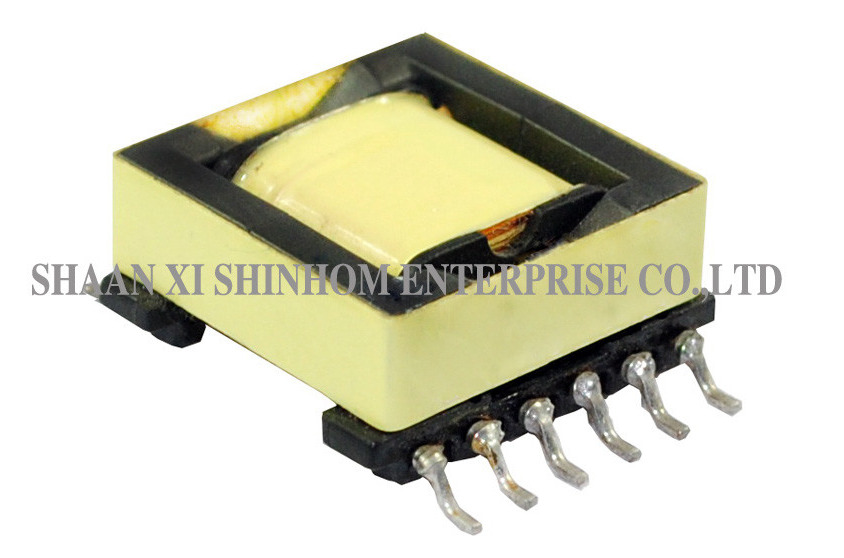

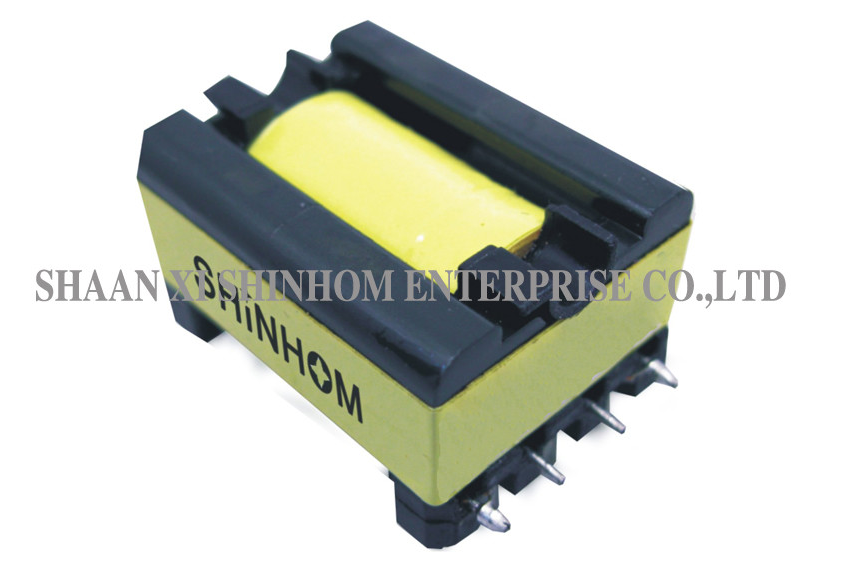

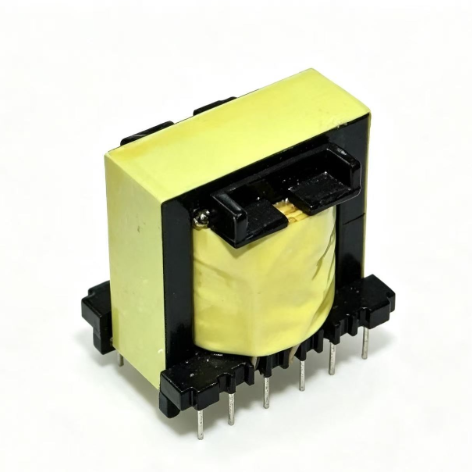

wysokoczęstotliwościowy transformator flyback z rdzeniem ferrytowym ERL28 jest przeznaczony do zastosowań w zasilaczach impulsowych i przetwornicach DC-DC, z wydajnością do 95%. Oferuje wysoką wytrzymałość izolacji, konstrukcję o niskim profilu i niską wagę. Produkt wykorzystuje rdzeń ferrytowy ERL28, oferując silną zdolność przeciwzakłóceniową, niską pojemność pasożytniczą i niskie tłumienie transmisji. Konstrukcja jest solidna i niezawodna. Indukcyjność jest precyzyjnie regulowana, nadaje się do montażu o dużej gęstości i zastosowań wymagających dobrego ekranowania. Dostępne są również liczne serie rdzeni, w tym PQ, EI, EE, EF, ETD, EFD i RM, z możliwością dostosowania projektu do wymagań klienta. Jest szeroko stosowany w zasilaczach impulsowych, ładowarkach, systemach alarmowych, monitorach TV/CRT, UPS, odtwarzaczach VCD/DVD, sprzęcie audio/wideo, sprzęcie biurowym (OA), falownikach, systemach przełączania faksu i filtrach falowodowych.
Cechy
- Dostępne projekty niestandardowe
- Wysoka wydajność powyżej 95%
- Wysoka wytrzymałość izolacji
- Niższy profil i waga
- Wysoka gęstość mocy
- Seria PQ: PQ2020, PQ2016, PQ2625, PQ3230, PQ3535, PQ4040 i PQ5050
- Seria EI: EI19, EI28, EI33, EI40
- Seria EE: EE5.0, EE8.3, EE10, EE13, EE16, EE19, EE22, EE25, EE28, EE30, EE33, EE35, EE40, EE42, EE50, EE55, EE65, EE70
- Seria EF: EF16, EF20, EF25 i EF32
- Seria ERL: ERL-28, ERL-35, ERL-39, ERL-42 i ERL-49
- Seria ETD: ETD29, ETD34, ETD39, ETD44, ETD49, ETD54 i ETD59
- Seria EFD: EFD15, EFD20, EFD25 i EFD30
- Seria RM: RM-4, RM-5, RM-6, RM-8, RM-10, RM-12 i RM-14
Zastosowania
- Zasilacze impulsowe (SMPS)
- Ładowarki akumulatorowe
- Systemy alarmowe
- Zasilacze do monitorów TV/CRT
- Zasilacze awaryjne UPS
- Zasilacze do odtwarzaczy VCD/DVD
- Sprzęt audio/wideo i sprzęt biurowy (OA)
- Falowniki i systemy przełączania faksu
O NAS:
Shinhom Enterprise została założona w Xi'an w Chinach z prawie 20-letnim doświadczeniem w projektowaniu i produkcji transformatorów i cewek.
Wysoka jakość, niska cena i najlepsza obsługa to nasze priorytety!
W międzyczasie uzyskaliśmy również certyfikat systemu ISO 9001 od SGS.
Shinhom ma pozostać specjalistą w projektowaniu i produkcji wysokowydajnych transformatorów, cewek indukcyjnych i zasilaczy impulsowych dla nabywców na całym świecie.
FAQ
P: Jakie topologie obsługuje ten produkt?
O: Ten transformator obsługuje topologie SMPS półmostkowe i pełnomostkowe. Nadaje się również do projektów zasilaczy flyback. Indukcyjność jest precyzyjnie regulowana, dostosowując się do różnych wymagań konwersji mocy.
P: Które serie rdzeni są dostępne do personalizacji?
O: Dostępnych jest wiele serii rdzeni do personalizacji, w tym PQ, EI, EE, EF, ERL, ETD, EFD i RM. Obejmują one zastosowania od transformatorów sygnałowych małej mocy po zasilacze impulsowe dużej mocy.
P: Jakie są zalety konstrukcji o niskim profilu?
O: Konstrukcja o niskim profilu zmniejsza wysokość transformatora, oszczędza pionową przestrzeń na płytce drukowanej i nadaje się do cienkich zasilaczy oraz zastosowań o ograniczonej przestrzeni, jednocześnie zmniejszając wagę.
P: Jak złożyć wniosek o próbki? Jaki jest czas realizacji?
O: Możesz złożyć wniosek o próbkę za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Prosimy o podanie informacji o firmie i docelowych specyfikacji (w tym typu rdzenia, mocy i wymagań dotyczących napięcia wyjściowego). Czas realizacji niestandardowych próbek wynosi zazwyczaj 7-10 dni roboczych. Czas realizacji zamówień masowych wynosi zazwyczaj 2-8 tygodni.
