Czujnik prądu z efektem Halla seria HBC-X 50A Izolacja galwaniczna dla SMPS i falowników

Negocjacja
MOQ
Zbywalny
Cena £

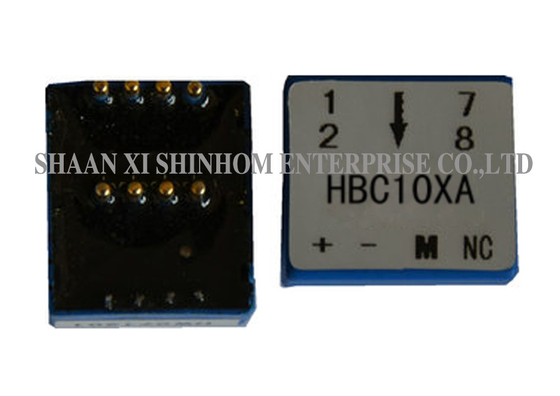

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Napięcie zasilania: ±15V ±5%
Znamione dane wejściowe: 0A ~ 50A
Znamionowa moc wyjściowa: 10mA ±0,5%,25mA ±0,5%,
Instalacja: Montaż PCB
Prąd przesunięcia: ≤±0,25mA
Dostosowane: Tak
Podkreślić:

Czujnik prądu z efektem Halla 50A

,

Czujnik prądu z izolacją galwaniczną

,

Czujnik SMPS seria HBC-X
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HBC-X
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

Czujnik prądu z efektem Halla w pętli zamkniętej serii HBC-X wykorzystuje zasadę pętli zamkniętej (kompensacji), zapewniając izolację elektryczną między obwodem pierwotnym a wtórnym. Dokładnie mierzy prądy stałe, zmienne lub impulsowe w zakresie pomiarowym 0-50A. Produkt posiada napięcie zasilania DC ±15V±5%. Obudowa zalana żywicą epoksydową zapewnia doskonałą ochronę przed wilgocią, kurzem i izolację. Oferuje wysoką dokładność, doskonałą liniowość, niski dryft temperaturowy i wysoką odporność na zakłócenia zewnętrzne. Charakteryzuje się zoptymalizowanym czasem reakcji, brakiem strat wtrąceniowych, niskim zużyciem energii, łatwą instalacją i wsparciem dla personalizacji. Jest szeroko stosowany w falownikach, UPS, pomiarach prądu fotowoltaicznego, zasilaczach impulsowych, przemiennikach częstotliwości i różnych zastosowaniach w dziedzinie nowej energii.

Cechy

  • Zakres pomiarowy – 0-50A
  • Napięcie zasilania – DC ±15V ±5%
  • Zasada pomiaru – efekt Halla w pętli zamkniętej
  • Izolacja – izolacja elektryczna między pierwotnym a wtórnym
  • Proces zalewania – żywica epoksydowa
  • Dokładność – wysoka dokładność
  • Liniowość – doskonała
  • Typ pomiaru – DC / AC / impulsowy

Zastosowania

  • Zastosowania falowników
  • Napęd o zmiennej prędkości AC/DC
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zastosowania prądu fotowoltaicznego (PV)
  • Pomiar w skrzynkach łącznikowych nowej energii
  • Zastosowanie typu "by-wire" w motoryzacji
  • Pomiar prądu w urządzeniach do ładowania pojazdów elektrycznych
  • Pomiar prądu w domowych urządzeniach AGD z konwersją częstotliwości, podgrzewaczach wody

DANE ELEKTRYCZNE:

HBC10XA HBC20XA HBC30XA HBC50XA
IPN[A] 10 20 30 50 A
Zakres prądu testowego 20 40 60 100 A
Przekładnia 1000 1000 1500 2500 T
Rezystancja uzwojenia wtórnego 60 60 100 150 Ω
Znamionowy prąd wyjściowy 10±0.5% 20±0.5% 20±0.5% 20±0.5% mA
Napięcie zasilania ±15±5% V
Prąd offsetu ≤±0.25 mA
Dryft prądu offsetu -40～+85℃ ≤±0.5 mA
Liniowość ≤±0.2 %FS
Klasa ≤±0.7 %
di/dt ＞50 A/µS
Czas reakcji ＜1 µS
Pasmo przenoszenia DC～200 KHZ
Napięcie izolacji 2.5 KV
Temperatura pracy -40～+85 ℃
Temperatura przechowywania -40～+105 ℃
Przekładnia

Przekładnia

Znamionowy prąd wejściowy

IPN[A]

Znamionowe napięcie wyjściowe

VOUT[V]

DCR pierwotny[mΩ]

 Indukcyjność pierwotna

[uH]

Jednofazowy
1 ±10(±20,±30) 2.5±0.625 0.05 0.025 Uwagi: Specyfikacje produktu mogą być dostosowane
±5(±10,±15,±25) 2.5±0.625 0.05 0.1 4
±2.5(±5,±7.5,±12.5) 2.5±0.625 0.05 0.4 Trójfazowy
1 ±10(±20,±30) 2.5±0.625 0.05 0.025 Uwagi: Specyfikacje produktu mogą być dostosowane

Czujnik prądu z efektem Halla seria HBC-X 50A Izolacja galwaniczna dla SMPS i falowników

FAQ

P: Jakie są zalety zalewania żywicą epoksydową?

Odp: Zalewanie żywicą epoksydową zapewnia doskonałą ochronę przed wilgocią, kurzem i izolację. Zapewnia długoterminową stabilną pracę czujnika w różnych trudnych warunkach, zwiększając wytrzymałość mechaniczną i odporność na wibracje.

P: Jakie jest napięcie zasilania tego czujnika?

Odp: Napięcie zasilania wynosi

DC ±15V ±5%. Szeroki zakres napięć jest odpowiedni dla różnych przemysłowych systemów zasilania, ułatwiając integrację systemu.P: Jakie są zalety braku strat wtrąceniowych i niskiego zużycia energii?

Odp:

Brak strat wtrąceniowych zapewnia, że obwód poddawany testowi nie jest zakłócany przez czujnik, zachowując oryginalną wydajność obwodu. Niskie zużycie energii zmniejsza samonagrzewanie się czujnika, poprawia długoterminową stabilność i zmniejsza zużycie energii przez system.
