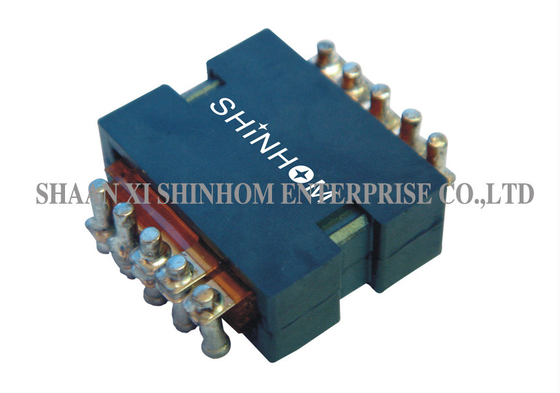

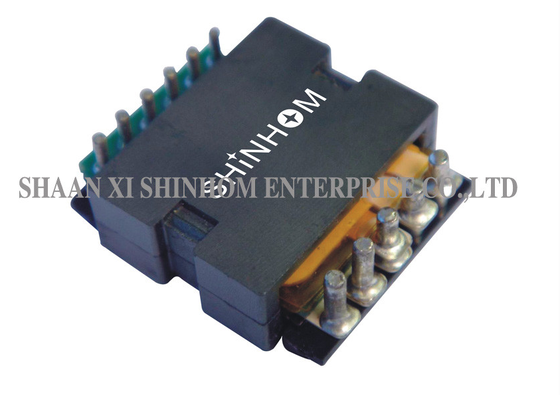

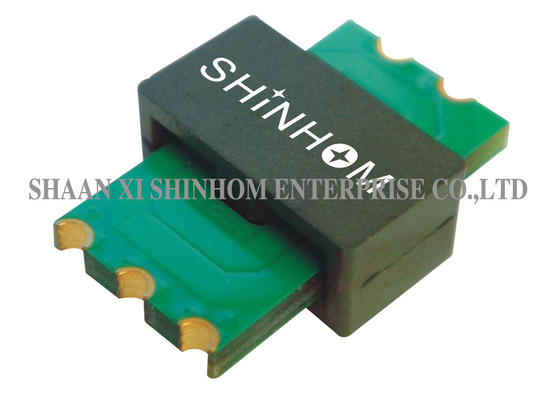

Wysoka izolacja Wysokiej częstotliwości transformator planar TP20A Seria 100W 1500Vdc dla SMPS

Transformator planarny wysokiej częstotliwości serii TP20A o mocy 100W jest przeznaczony do zastosowań w przetwornicach DC-DC i zasilaczach impulsowych. Zakres mocy wynosi 75-100W, przy maksymalnej grubości zaledwie 7,4 mm i powierzchni zajmowanej przez element 20,12*18,50 mm.Produkt pracuje w zakresie częstotliwości 200kHz-700kHz, z napięciem izolacji roboczej 1500Vdc. Oferuje bardzo niską indukcyjność rozproszenia, wysoką sprawność i minimalne zakłócenia elektromagnetyczne (EMI), jest kompatybilny ze wszystkimi topologiami SMPS.Dostępne są różne opcje montażu i zakończeń. Dedykowany klips odprowadzający ciepło zapewnia doskonałą wydajność zarządzania termicznego.Jest szeroko stosowany w Przetwornice DC-DC, zasilaczach impulsowych oraz w różnych aplikacjach przetwarzania mocy wysokiej częstotliwości.

Cechy

• Moc do 100W

• Zakres częstotliwości 200kHz-700kHz

• Napięcie izolacji roboczej 1500Vdc

• Bardzo niska indukcyjność rozproszenia (<0,2%)

• Maksymalna grubość tylko 7,4 mm

• Temperatura pracy od -40 do +125°C

• Kompatybilny ze wszystkimi topologiami SMPS

• Dedykowany klips odprowadzający ciepło

Zastosowania

• Przetwornice DC-DC

• Zasilacze impulsowe (SMPS)

• Rozproszone systemy zasilania

• Zasilacze do sprzętu komunikacyjnego

• Zasilacze do sterowania przemysłowego

• Elektronika samochodowa

• Zasilacze do sprzętu medycznego

• Moduły zasilania o dużej gęstości

Tabela wyboru specyfikacji produktu

FAQ

P: Jak złożyć wniosek o próbki? Jaki jest czas realizacji?

O: Wniosek o próbki można złożyć za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych. Czas realizacji zamówień masowych wynosi zazwyczaj 2-8 tygodni; zamówienia niestandardowe będą potwierdzane indywidualnie.

P: Czy wspieracie małe zamówienia próbne?

O: Tak. Małe zamówienia próbne (poniżej standardowego MOQ) mogą być negocjowane i objęte tymi samymi standardami jakości i zobowiązaniami dostawczymi co zamówienia masowe. Prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania szczegółowych informacji.

P: Jak kontrolujecie jakość?

O: Zapewniamy, że każdy produkt spełnia specyfikacje poprzez kontrolę jakości przychodzącej (IQC) i 100% testowanie jakości przed wysyłką.
