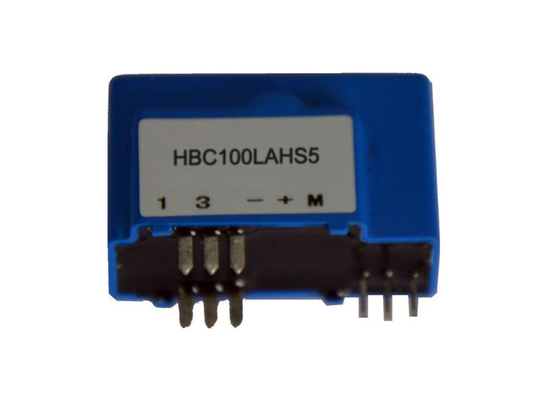

Czujnik prądu z efektem Halla z pętlą zamkniętą serii HBC100LAHS5 100A do zastosowań w falownikach

Negocjacja
MOQ
Zbywalny
Cena £
HBC100LAHS5 Series Closed Loop Hall Effect Current Sensor 100A for Inverter Applications
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Instalacja: Montaż PCB
Wejście: 100A
Wyjście: ±0,625V±0,5%
Napięcie zasilania: +5V±5%
Orzecznictwo: CE, RoHS, ISO
Temperatura pracy: -40 ～+85 ℃
Podkreślić:

Czujnik prądu z efektem Halla 100A

,

Czujnik prądu z pętlą zamkniętą do falownika

,

Czujnik prądu HBC100LAHS5 z gwarancją
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HBC100LAHS5
Zapłata
Szczegóły pakowania: karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

Czujnik prądu z pętlą zamkniętą typu Hall, seria HBC100LAHS5 jest produkowany w technologii pętli zamkniętej i izolacji prądowej, specjalnie opracowany dla falowników i napędów o zmiennej częstotliwości AC-DC, zapewniając wysoką precyzję, stabilną wydajność i bezpieczną izolację. Produkt charakteryzuje się solidną i niezawodną konstrukcją z izolacją prądową między obwodami pierwotnym i wtórnym. Nadaje się do falowników, zasilaczy awaryjnych i zastosowań fotowoltaicznych. Jest to idealny wybór dla zastosowań czujników prądu typu Hall w pomiarach prądu i w dziedzinie nowej energii.Cechy:

Pętla zamknięta

  • Prądy robocze: od 0 do 100A
  • Zasilanie: +5V±5%
  • Znamionowe napięcie wyjściowe: ±0.625V±0.5%
  • Wysoka klasa dokładności
  • Łatwy montaż
  • Zastosowania:

Zastosowania falowników

  • Napęd o zmiennej prędkości AC/DC
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zastosowania prądu fotowoltaicznego (PV)
  • Pomiar w skrzynkach zbiorczych nowej energii
  • Wykrywanie prądu w przemyśle energetyki wiatrowej
  • Pomiar prądu w urządzeniach do ładowania pojazdów elektrycznych
  • Zastosowanie "by-wire" w motoryzacji
  • Konwersja częstotliwości w urządzeniach gospodarstwa domowego
  • Zastosowanie sprężarki klimatyzacji samochodowej
  • Pomiar prądu w hybrydowych pakietach akumulatorów
  • Zastosowanie układu wspomagania kierownicy w samochodach
  • DANE ELEKTRYCZNE:

HBC100LAHS5

Znamionowy prąd wejściowy (Ipn)
100 A Przekładnia (Np/Ns)
±240 A Przekładnia (Np/Ns)
1:1200 T Znamionowe napięcie wyjściowe
±0.625±0.5% V Dryft napięcia offsetu
+5±5% V Dryft napięcia offsetu
20+ Ip *( Np/Ns) mA Napięcie offsetu
2.5±0.4% V Dryft napięcia offsetu
2.5±0.5% V Dryft napięcia offsetu
2.0-2.8 V Dryft napięcia offsetu
≤±0.1 mV/°C Liniowość (Ip=0-±Ipn)
≤±0.05 mV/°C Liniowość (Ip=0-±Ipn)
≤±0.2 %FS Klasa
≤±1.0 % di/dt
＞100 A/µS Czas odpowiedzi (100A/µS, 10%~90%)
≤1 µS Pasmo przenoszenia (-3db)
DC~100 KHZ Napięcie izolacji (50Hz, AC, 1min)
5.0 KV Temperatura pracy (TA)
-40~+85 °C Masa brutto (M)
-40~+105 °C Masa brutto (M)
22 g Uwagi: Specyfikacje produktu mogą być dostosowane

Czujnik prądu z efektem Halla z pętlą zamkniętą serii HBC100LAHS5 100A do zastosowań w falownikach

FAQ

P: Czy ten produkt obsługuje dostosowanie?

O: Tak. Parametry można dostosować na podstawie schematów obwodów klienta lub wymagań aplikacji. Prosimy o kontakt z naszym zespołem sprzedaży w celu potwierdzenia planu dostosowania.

P: Jaki jest typowy czas realizacji zamówień masowych?

O: Czas realizacji zamówień masowych wynosi zazwyczaj od 2 do 8 tygodni. Produkty niestandardowe będą potwierdzane oddzielnie. Konkretny czas realizacji zależy od potwierdzenia w momencie składania zamówienia.

P: Czy zapewniacie wsparcie techniczne i rekomendacje dotyczące wyboru?O: Tak. Posiadamy profesjonalny zespół techniczny, który może udzielić rekomendacji dotyczących wyboru i rozwiązań dostosowanych do scenariuszy aplikacji klienta i wymagań obwodów.
