Cecha
* Pętla zamknięta
* Napięcie zasilania: DC + -15 ~ 24V
* Możliwy pomiar prądów: DC, AC, impuls z izolacją galwaniczną między obwodem pierwotnym i wtórnym.
Zalety
* Łatwa instalacja
* Można dostosować
* Wysoka celność
* Bardzo dobra liniowość
* Brak strat wtrąceniowych
* Niskie zużycie energii
* Szeroki zakres pomiaru prądu
* Wysoka odporność na zakłócenia zewnętrzne
* Dryft niskiej temperatury
* Zoptymalizowany czas reakcji, brak strat wtrąceniowych
Aplikacje
* Aplikacje falownika
* Napęd o zmiennej prędkości AC / DC
* Bezprzerwowe zasilacze (UPS)
* Zasilacze impulsowe (SMPS)
* Urządzenia domowe sterowane częstotliwością
* Wykrywanie prądu w energetyce wiatrowej
* Wykrywanie falowników fotowoltaicznych

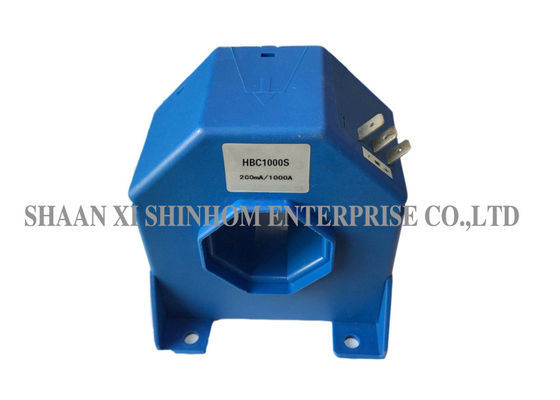

HBC1000S | ||
Znamionowy prąd wejściowy | 1000 | ZA |
Sprawdź zakres prądu | 1500 | ZA |
Znamionowe napięcie wyjściowe | 200 | mama |
Napięcie zasilania | ± 15 ～ ± 24 | V |
Offset prądu zerowego | ≤ ± 1,0 | mama |
Stosunek obrotów | 1: 5000 | |
Czas odpowiedzi | ＜ 1 | µs |
Liniowość | ≤ ± 0,2 | % FS |
Napięcie izolacji 50HZ, 1min | 3 | KV |
di / dt | ＞ 100 | A / μs |
Przepustowość-1dB) | DC… 150 | KHz |
Rezystancja uzwojenia Pri (25 ℃) | 44 | Ω |
Testuj odporność | 0 ～ 22,5 @ (± 15 V, 1000 A) | Ω |
0 ～ 65 @ (± 24 V, 1000 A) | ||
temperatura robocza | -40 ～ + 85 | ℃ |
Temperatura przechowywania | -40 ～ + 105 | ℃ |
