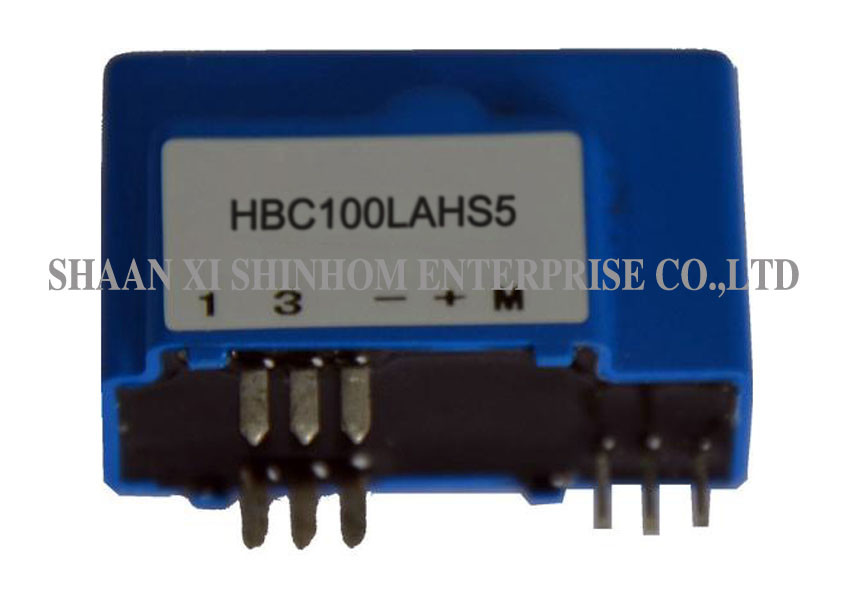

Name: Niebieski czujnik natężenia prądu Halla, montaż płytki drukowanej z efektem prądu Halla
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC100LAHS5
Availability: InStock

Niebieski czujnik natężenia prądu Halla, montaż płytki drukowanej z efektem prądu Halla

Negocjacji

MOQ

negotiable

Cena £

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Napięcie zasilania: 5 V ± 5%

Dane wejściowe: 100A

dane wyjściowe: ± 0,625 V ± 0,5%

Instalacja: Montaż PCB

Orzecznictwo: CE, RoHS, ISO

Tworzywo sztuczne: PBT G30 / G15, UL94-V0

Podkreślić:

przetwornik prądu z efektem halowym

liniowy czujnik prądu z efektem halowym

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: HBC100LAHS5

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 1000000 / MIESIĄC

Galeria

Niebieski czujnik natężenia prądu Halla, montaż płytki drukowanej z efektem prądu Halla

opis produktu

HBC100LAHS5 Czujnik natężenia prądu Halla, przetwornik Sense Transformer z wejściem 100A, współczynnik obrotów 1: 1200

H Czujnik prądu BC-100LAHS5 z izolacją galwaniczną między obwodem pierwotnym i wtórnym.

Czujnik zapewnia dokładny elektroniczny pomiar prądów DC, AC lub impulsowych.

Funkcje:

Pętla zamknięta
Prądy robocze: 0 do 100A
Zasilanie: + 5 V ± 5%
Znamionowe napięcie wyjściowe: ± 0,625 V ± 0,5%
Wysoka dokładność
Zamontuj łatwo

Aplikacje:

Zastosowania falownika
Przemiennik częstotliwości AC / DC
Zasilacze bezprzerwowe (UPS)
Zasilacze impulsowe (SMPS)
Zastosowania prądu fotowoltaicznego ( PV )
Nowy pomiar sumatora energii
Wykrywanie prądu w energetyce wiatrowej
Wykrywanie prądu przez urządzenia do ładowania pojazdów elektrycznych
Aplikacja Automable By-wire
Konwersja częstotliwości urządzeń gospodarstwa domowego
Aplikacja automatycznego sprężarki powietrza
Hybrydowe wykrywanie prądu akumulatora
Aplikacja systemu elektrycznego wspomagania kierownicy samochodowej

DANE ELEKTRYCZNE:

	HBC100LAHS5
Znamionowy prąd wejściowy (Ipn)	100	ZA
Zakres prądu testowego (Ip)	± 240	ZA
Stosunek obrotów (Np / Ns)	1: 1200	T
Znamionowe napięcie wyjściowe	± 0,625 ± 0,5%	V
Napięcie zasilania	+ 5 ± 5%	V
Prąd zużycia	20+ Ip * (Np / Ns)	mama
Napięcie przesunięcia	2,5 ± 0,4%	V
Napięcie odniesienia (VR)	2,5 ± 0,5%	V
Zewnętrzne napięcie odniesienia	2,0-2,8	V
Napięcie przesunięcia Dryf	≤ ± 0,1	mV / ℃
Napięcie wyjściowe Dryf	≤ ± 0,05	mV / ℃
LinearityIp = 0- ± Ipn)	≤ ± 0,2	% FS
Klasa	≤ ± 1,0	%
di / dt	＞ 100	A / µS
Czas odpowiedzi (100A / µS, 10% ～ 90%)	≤1	µS
Przepustowość (-3db)	DC ～ 100	KHZ
Napięcie izolacji (50 HZ, AC, 1 min)	5.0	KV
Temperatura pracy (TA)	-40 ～ + 85	℃
Temperatura przechowywania (TS)	-40 ～ + 105	℃
Waga brutto (M)	22	sol

Uwagi: Specyfikacje produktu można dostosować
