Czujnik prądu halla o zamkniętej pętli o wysokiej dokładności 25A Wyjście o natężeniu 25 mA

Negocjacji
MOQ
negotiable
Cena £
Closed Loop Hall Effect Current Sensor High Accuracy 25A Input 25mA Output
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Napięcie zasilania: 15 V ± 5%
Dane wejściowe: 25A
dane wyjściowe: 25mA ± 0,5%
Stosunek obrotów: 1: 1000
Temperatura pracy: -40 ～ + 85 ℃
Temperatura przechowywania: -40 ～ + 105 ℃
Podkreślić:

czujnik prądu oparty na efekcie halowym

,

przetwornik prądu z efektem halowym
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HBC25A05
Zapłata
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000 / MIESIĄC
opis produktu

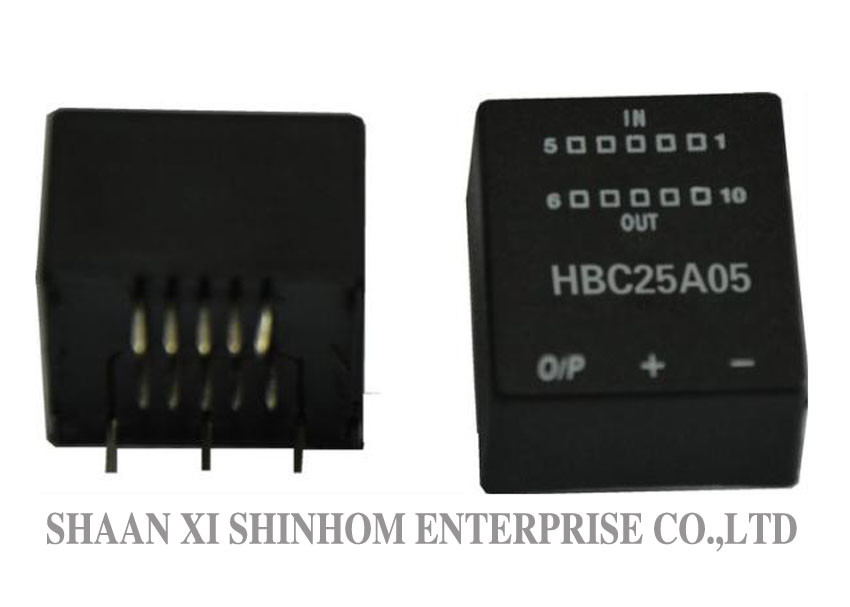

HBC25A05 Czujnik efektu Halla przetwornika prądu z wejściem 25A, wyjście 25mA, 1: 1000

H Czujnik prądu BC-25A05 z izolacją galwaniczną między obwodem pierwotnym i wtórnym. Zapewnia dokładny elektroniczny pomiar prądów DC, AC lub impulsowych.

Cecha

* Zamknięta pętla * Napięcie zasilania: + 15 V ± 5% * Prądy znamionowe: 25 A

* Możliwy pomiar prądów: DC, AC, impuls z izolacją galwaniczną między obwodem pierwotnym i wtórnym.

Zalety

* Łatwa instalacja * Można dostosować
* Wysoka dokładność * Bardzo dobra liniowość
* Zoptymalizowany czas reakcji, brak strat wtrąceniowych * Niski pobór mocy
* Dryft niskiej temperatury * Wysoka odporność na zakłócenia zewnętrzne

Aplikacje
* Zastosowania falownika * Przemiennik częstotliwości AC / DC
* Zasilacze awaryjne (UPS) * Zasilacze impulsowe (SMPS)
* Zastosowania prądu fotowoltaicznego (PV) * Nowy pomiar sumatora energii
* Zastosowanie automatyki By-wire * Wykrywanie prądu przez elektryczne urządzenie ładujące
* Konwersja częstotliwości urządzenia gospodarstwa domowego Pomiar prądu elektromagnetycznego podgrzewacza wody

DANE ELEKTRYCZNE:

HBC25A05
Znamionowy prąd wejściowy 25 ZA
Sprawdź zakres prądu 36 ZA
Impedancja obciążenia (@ prąd znamionowy) 100 ～ 320 (± 15 V) Ω
Znamionowy prąd wyjściowy 25 ± 0,5% mama
Napięcie zasilania ± 15 ± 5% V
Zasilanie zużywa prąd statycznie 25 ℃ ± 12 mama
Stosunek obrotów 1: 1000
Prąd zerowy przesunięcia ≤ ± 0,15 mama
Prąd przesunięcia Drift -40 ℃ ～ + 85 ℃ ≤ ± 0,60 mama
Czas odpowiedzi ＜ 1 µs
Liniowość ≤ ± 0,2 % FS
Napięcie izolacji 50HZ, 1min 2.5 KV
di / dt ＞ 50 A / μs
Przepustowość (-3dB) DC… 150 KHz
Sec opór uzwojenia 110 Ω
temperatura robocza -40 ～ + 85 ℃
Temperatura przechowywania -40 ～ + 105 ℃

Obraca się Znamionowy prąd wejściowy (Ipn) Szczytowy prąd wejściowy (Ip)

Znamionowa moc wyjściowa

Prąd (mA)

Obraca się

stosunek

Pri Z

mΩ

Pri Lk

uh

1 25 50 25 1/1000 0.3 0,023
2 12 24 24 2/1000 1.1 0,09
3 8 16 24 3/1000 2.5 0,21
4 6 12 24 4/1000 4.4 0,37
5 5 10 25 5/1000 6.3 0,58

Uwagi: Specyfikacje produktu można dostosować
