Name: IP65 High Current Sensor Effect Halla Lekki Dobry Zachowanie mechaniczne
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC-LAP
Availability: InStock

IP65 High Current Sensor Effect Halla Lekki Dobry Zachowanie mechaniczne

Negocjacji

MOQ

negotiable

Cena £

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Napięcie zasilania: ± 12 V ~ ± 15 V (± 5%)

Wejście znamionowe: 100A, 125A, 200A

Znamionowa moc wyjściowa: 100mA ± 0,5%, 125mA ± 0,5%

Teoria: Czujnik prądu

Stopień ochrony IP: IP65

Liniowość: ≤ ± 0,2% FS

Podkreślić:

czujnik prądu oparty na efekcie halowym

czujnik liniowy z efektem liniowym

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: HBC-LAP

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 10000 / MIESIĄC

Galeria

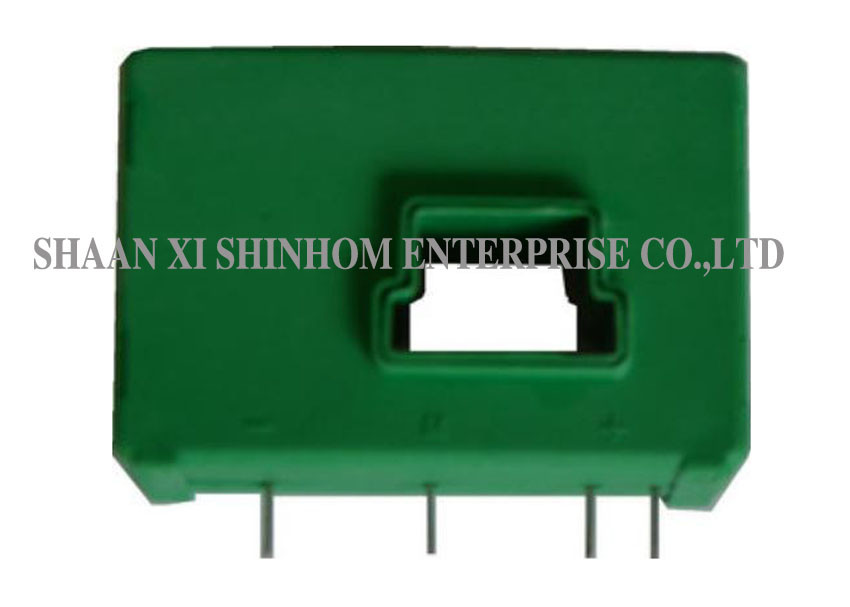

IP65 High Current Sensor Effect Halla Lekki Dobry Zachowanie mechaniczne

opis produktu

Zupełnie nowy i oryginalny przetwornik prądu z czujnikiem prądu z serii HBC-LAP z prądem roboczym 0 do 200A

H BC- LAP Czujnik prądu serii z izolacją galwaniczną między obwodem pierwotnym i wtórnym. Zapewnia dokładny elektroniczny pomiar prądów DC, AC lub impulsowych.

1. Czy jest dodatni, gdy Ip płynie w kierunku strzałki.

2. Temperatura pierwotnego przewodu nie powinna przekraczać 100 ℃.

3. Wydajność dynamiczna jest testowana za pomocą pojedynczego pręta całkowicie wypełniającego otwór pierwotny.

4. Główny włącza się na górze czujnika, aby wykonać najlepsze sprzęgło magnetyczne.

Funkcje:

Prądy robocze: 0 do 200A
Zasilanie: ± 12 V ~ ± 15 V (± 5%)
Znamionowy prąd wyjściowy: 100 mA ± 0,5%, 125 mA ± 0,5%
Zamontuj łatwo
Wysoka dokładność

Aplikacje:

Zasilacze do zastosowań spawalniczych
Aplikacje zasilane bateryjnie
Przemienniki częstotliwości AC i napędy serwomotorów
Zasilacze impulsowe (SMPS)
Zasilacze bezprzerwowe (UPS)
Przetworniki statyczne do napędów silników prądu stałego

DANE ELEKTRYCZNE:

	HBC100LAP	HBC125LAP	HBC200LAP
Prąd znamionowy (IPN)	100	125	200	ZA
Zakres pomiaru (IP)	0 ～ ± 200	0 ～ ± 200	0 ～ ± 300	ZA
Znamionowy prąd wyjściowy (ISN)	100 ± 0,5%	125 ± 0,5%	100 ± 0,5%	mama
Napięcie zasilania (± 5%)	± 12 ～ ± 15			V
Strata prądu zasilającego	16 (@ ± 15 V) + IS			mama
Testuj odporność	z ± 12V @ ± IPNmax	14 (min) 52 (maks.)	0 (min) 26 (maks.)	Ω
	@ ± IPmax	14 (min) 17 (maks.)	0 (min) 4 (maks.)	Ω
	z ± 15 V @ ± IPNmax	40 (min) 72 (maks.)	0 (min) 56 (maks.)	Ω
	@ ± IPmax @ ± 300 mA	40 (min) 40 (maks.)	0 (min) 8 (maks.)	Ω
Stosunek obrotów	1: 1000	1: 1000	1: 2000
Sec odporność	33	33	76	Ω
Prąd przesunięcia	≤ ± 0,2			mama
Przesunięcie prądu Drift	≤ ± 0,5			mama
Czas odpowiedzi	＜ 1			µs
Liniowość	≤ ± 0,2			% FS
Napięcie izolacji	50 (60) HZ, 1 min, 3			KV
di / dt	＞ 100			A / μs
Przepustowość (-3dB)	DC… 100			KHz
temperatura robocza	-40 ～ + 85			℃
Temperatura przechowywania	-40 ～ + 105			℃

Uwagi: Specyfikacje produktu można dostosować
