Dostosowany czujnik prądu oparty na efekcie Halla Do monitorowania prądu UPS / SMPS

5000pcs
MOQ
negotiable
Cena £
Customized Hall Effect Based Current Sensor For UPS / SMPS Current Monitoring
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Stosunek obrotów: 1: 2000,1: 3000
Wejście znamionowe: 100A, 200A, 300A
Znamionowa moc wyjściowa: 50mA ± 0,5%, 100mA ± 0,5%
Stopień ochrony IP: IP65
Liniowość: 6KV, 50HZ, 1min
Napięcie izolacji: Produkty elektryczne / Moc
Podkreślić:

czujnik prądu oparty na efekcie halowym

,

przetwornik prądu z efektem halowym
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HBC-LTA
Zapłata
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000 / MIESIĄC
opis produktu

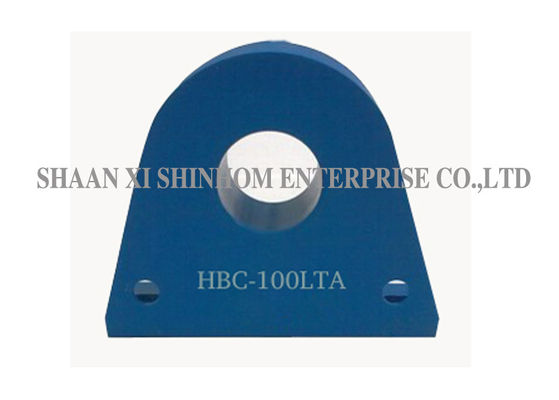

HBC-LTA Seria Przetwornik prądu Czujnik Halla dla UPS i SMPS Monitorowanie prądu z wejściem do 300A

Uwaga:

  • Gdy prąd zostanie zmierzony, przechodzi przez czujnik, napięcie będzie mierzone na wyjściu. (Uwaga: Błędne okablowanie może spowodować uszkodzenie czujnika).
  • Amplitudę wyjściową czujnika można dostosować do wymagań użytkowników.
  • Niestandardowy projekt nominalnego prądu wejściowego i dostępne napięcie wyjściowe

Funkcje:

  • Czujnik z izolacją galwaniczną między obwodem pierwotnym i wtórnym
  • Zapewnia dokładny pomiar elektroniczny prądu stałego, przemiennego lub impulsowego
  • Prądy robocze: 0 do 300A
  • Znamionowy prąd wyjściowy: 50mA ± 0,5%, 100mA ± 0,5%
  • Zamontuj łatwo
  • Wysoka dokładność

Aplikacje:

  • Zasilacze do zastosowań spawalniczych
  • Aplikacje zasilane bateryjnie
  • Przemienniki częstotliwości AC i napędy serwomotorów
  • Zasilacze impulsowe (SMPS)
  • Zasilacze bezprzerwowe (UPS)
  • Przetworniki statyczne do napędów silników prądu stałego

DANE ELEKTRYCZNE:

HBC100LTA HBC200LTA HBC300LTA
Znamionowy prąd wejściowy 100 200 300 ZA
Sprawdź zakres prądu 200 (± 18 V, 20 Ω) 400 (± 18V, 30Ω) 600 (± 18 V, 20 Ω) ZA
Stosunek obrotów 1: 2000 1: 2000 1: 3000
Opór testowy z ± 12V @ ± 100Amax 80 (max) @ ± 200Amax 80 (max) @ ± 300Amax 76 (max) Ω
@ ± 200Amax 25 (max) @ ± 400Amax 20 (max) @ ± 600Amax 22 (max) Ω
z ± 15V @ ± 100Amax 110 (max) @ ± 200Amax 120 (max) @ ± 300Amax 100 (maks.) Ω
@ ± 200Amax 40 (max) @ ± 400Amax 30 (max) @ ± 600Amax 36 (max) Ω
Znamionowy prąd wyjściowy 50 ± 0,5% 100 ± 0,5% 100 ± 0,5% mama
Napięcie zasilania ± 12 ～ ± 18 V
Prąd zużycia ≤ ± 20 mama
Prąd zerowy przesunięcia ≤ ± 0,2 mama
Przesunięcie prądu Drift -40 ℃ ～ 85 ℃, ≤ ± 0,5 mama
Czas odpowiedzi ＜ 1 µs
Liniowość ≤ ± 0,2 % FS
Napięcie izolacji 50 HZ, 1 min, 6 KV
di / dt ＞ 100 A / μs
Przepustowość (-3dB) DC… 100 KHz
Sec opór uzwojenia 21 21 32 Ω
temperatura robocza -40 ～ + 85 ℃
Temperatura przechowywania -40 ～ + 105 ℃

Uwagi: Specyfikacje produktu można dostosować
