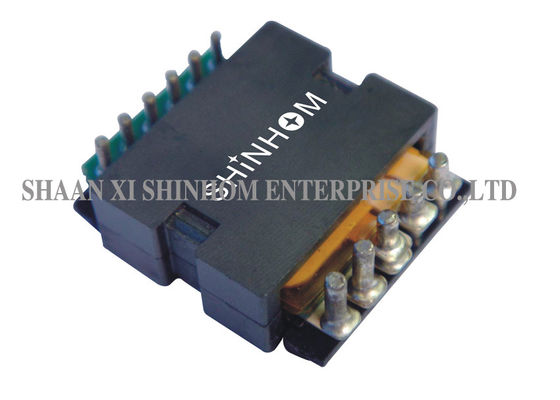

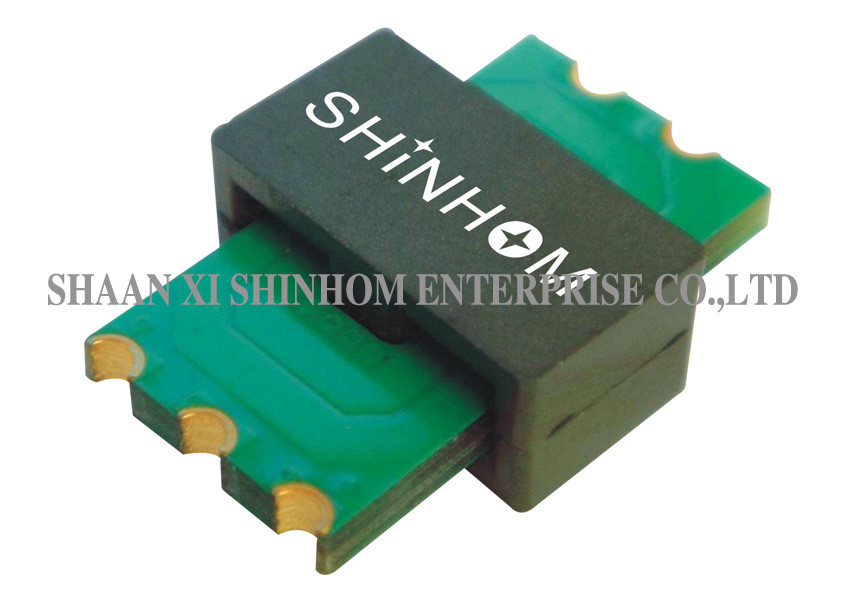

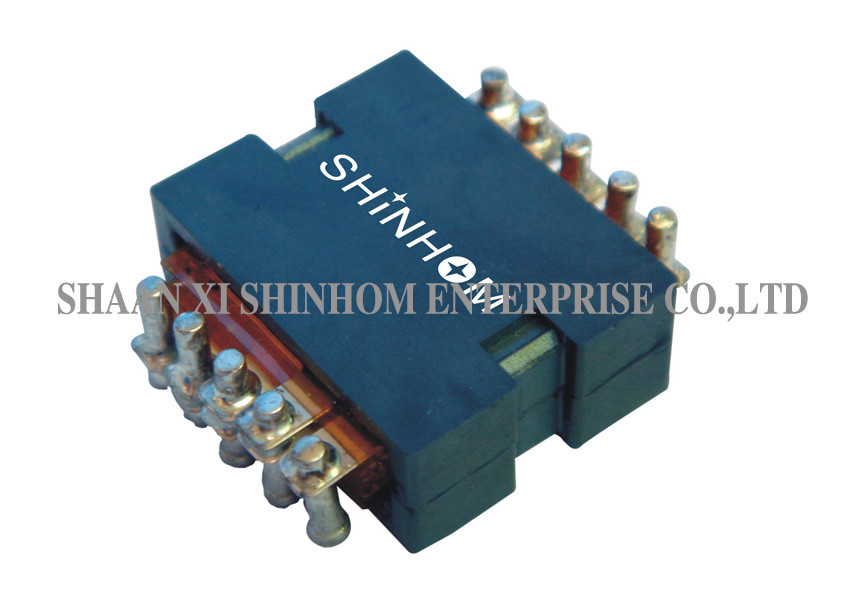

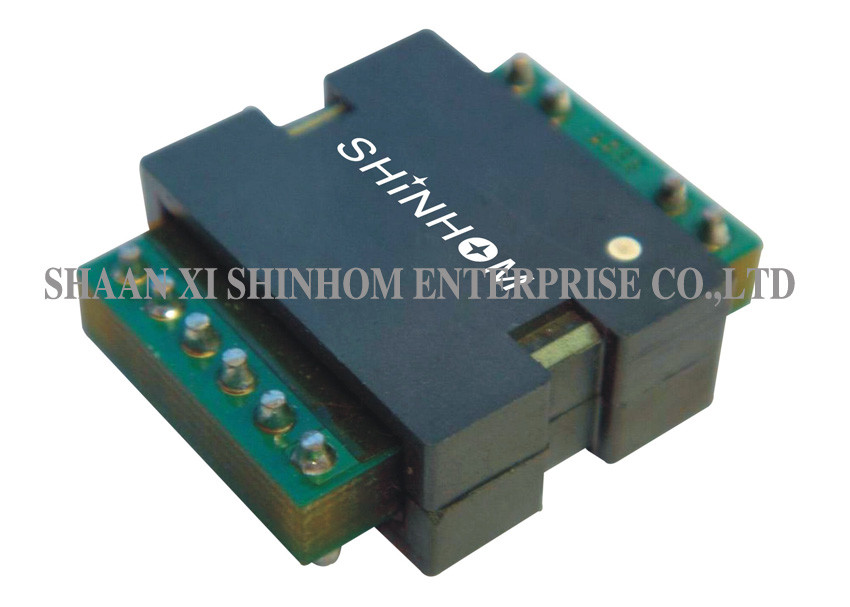

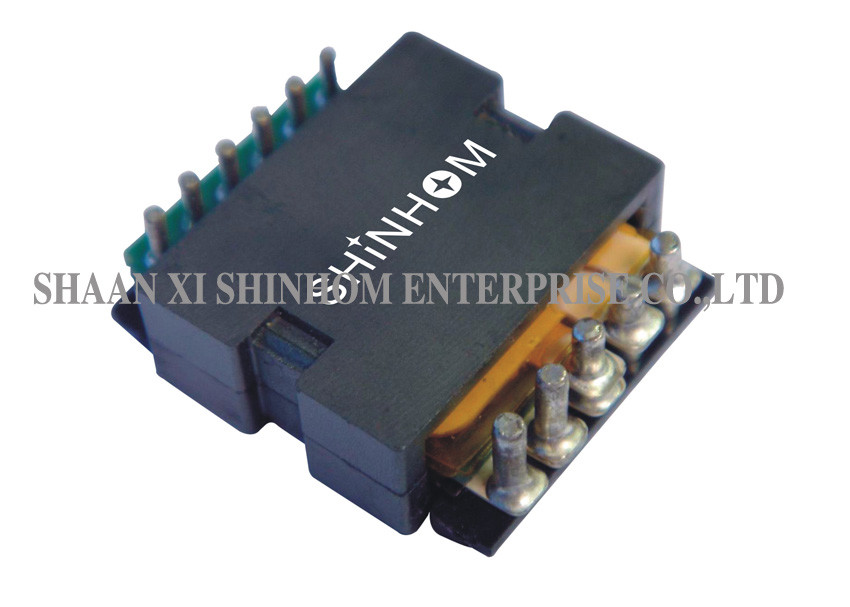

Wysokowydajny transformator niskoprofilowy o mocy 100W do systemu pojazdów ciężkich

Seria TP20A Transformator planarny wysokiej częstotliwości 100 W, transformator mocy wysokiej częstotliwości, Max. grubość 7,4 mm

          Jest to macierz konfiguracji uzwojeń. Idealnie nadają się do zasilania od 75 do 100 W zasilaczy konwerterów DC-CD.

FUNKCJE:

• Moc znamionowa do 100 watów
• Wysoka wydajność
• Ślad 20,12 mm × 18,50 mm
• Dolny profil 7,4 mm
• Wysoka izolacja (robocza) 1500 Vdc
• Wysoka częstotliwość 200 kHz - 700 kHz
• Temperatura pracy -40 ℃ do + 125 ℃
• Bardzo niska indukcyjność upływu (mniej niż 0,2% dla rdzeni bez szczelin).
• Opłacalne i konkurencyjne ceny.
• Minimalne zakłócenia elektromagnetyczne (EMI).
• Wysokie odległości upływu i odstępy między głównym a
• Dotyczy wszystkich topologii SMPS.
• Różne opcje montażu i terminali (poziome, pionowe, przelotowe, SMT, kołki, kable latające i inne).
• Specjalnie zaprojektowane rozpraszacze ciepła.
• Niskoprofilowy transformator planarny
• Transformator planarny dużej mocy
• Transformator planarny wysokiej częstotliwości
• Transformator planarny PCB
• Planarny transformator mocy
• Off the shelf SMT planar transformator

APLIKACJE:

• Wysoka wydajność, wysoka gęstość mocy 400 watów na cal sześcienny przetworników DC / DC.
• Do konwerterów DC / DC typu full-bridge, half-bridge i push-pull.
• Napięcia wejściowe od 18 V do 75 V i napięcia wyjściowe od 18 V do 1,2 V przetworniki DC / DC.
• Telekomunikacja, przemysłowe systemy sterowania,
• Systemy pojazdów samochodowych i ciężkiego sprzętu.

SPECYFIKACJA:

• Indukcyjność jest mierzona między pinami (2-5) przy 100 kHz, 100 mVrms
• Indukcyjność upływu jest mierzona w uzwojeniu pierwotnym (2-5) z zwarciem uzwojenia wtórnego.
• Wszystkie specyfikacje typowe dla TA = 25 ℃ ± 5 ℃.
