Stabilna wydajność Płaska transformator Wysoka prąd cewki Wysoka wydajność

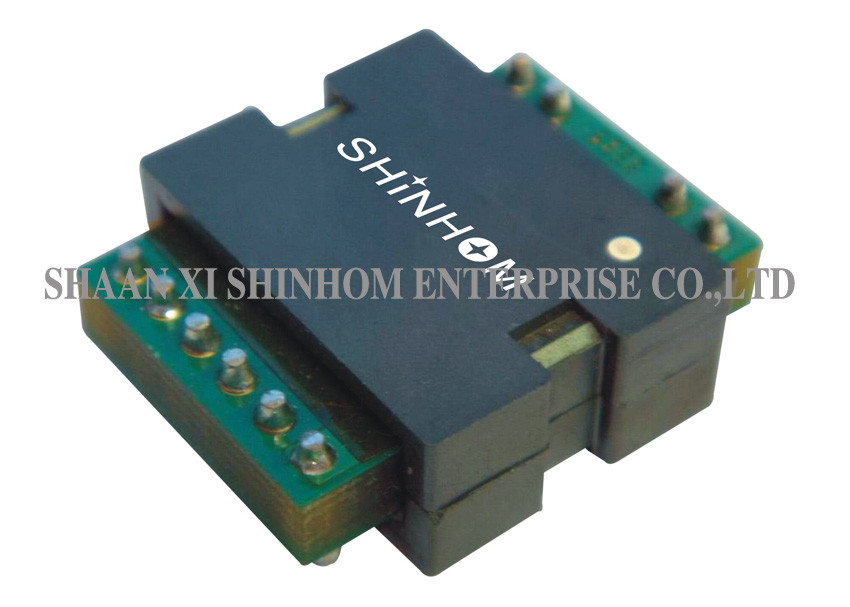

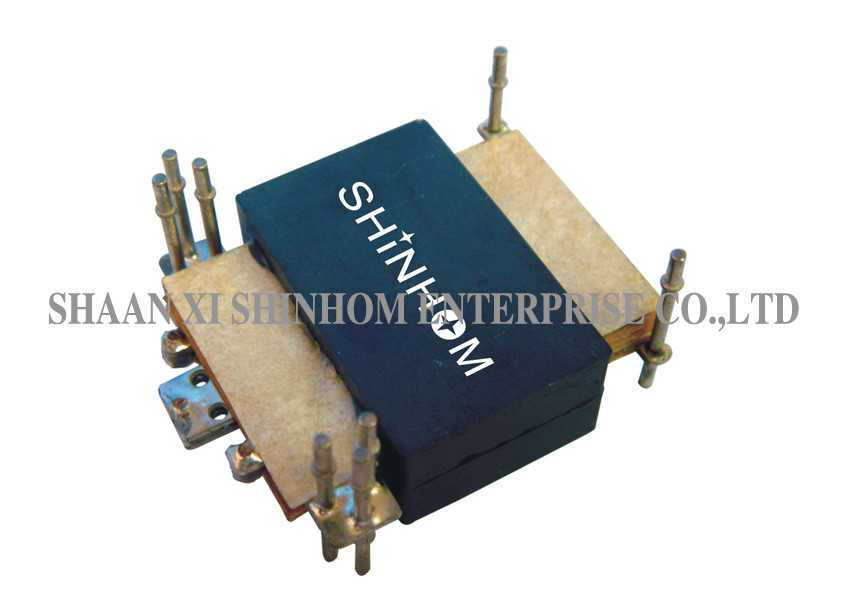

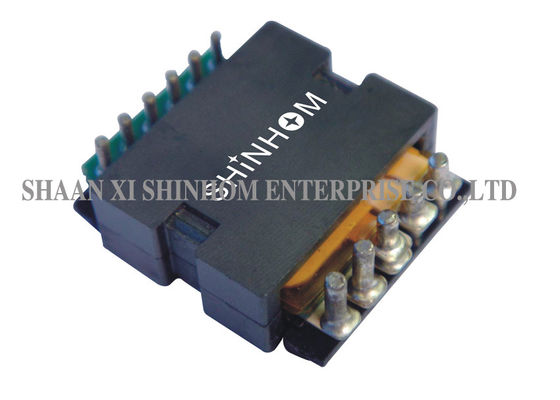

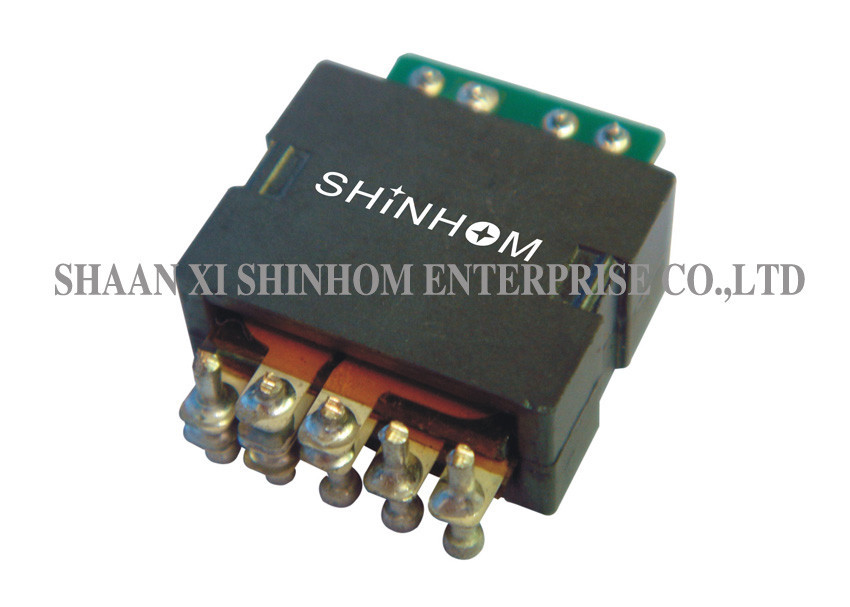

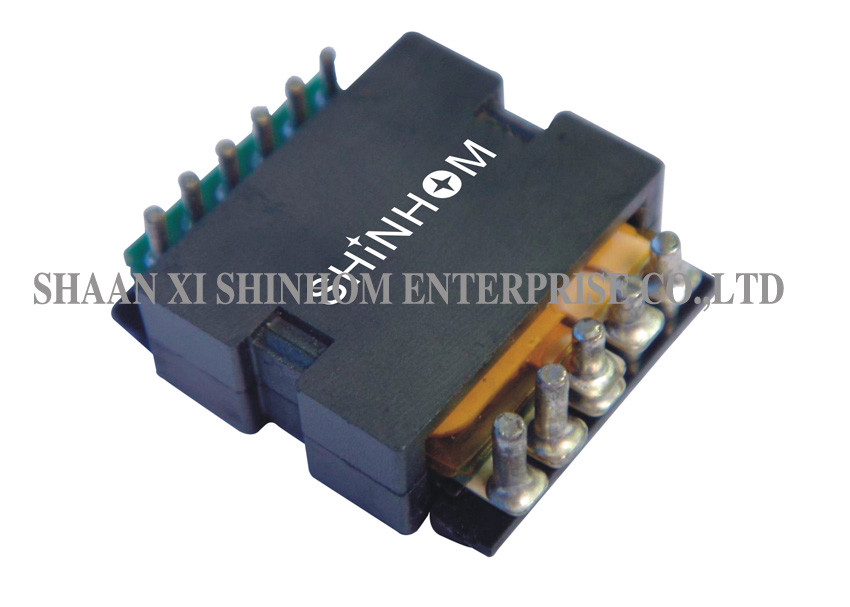

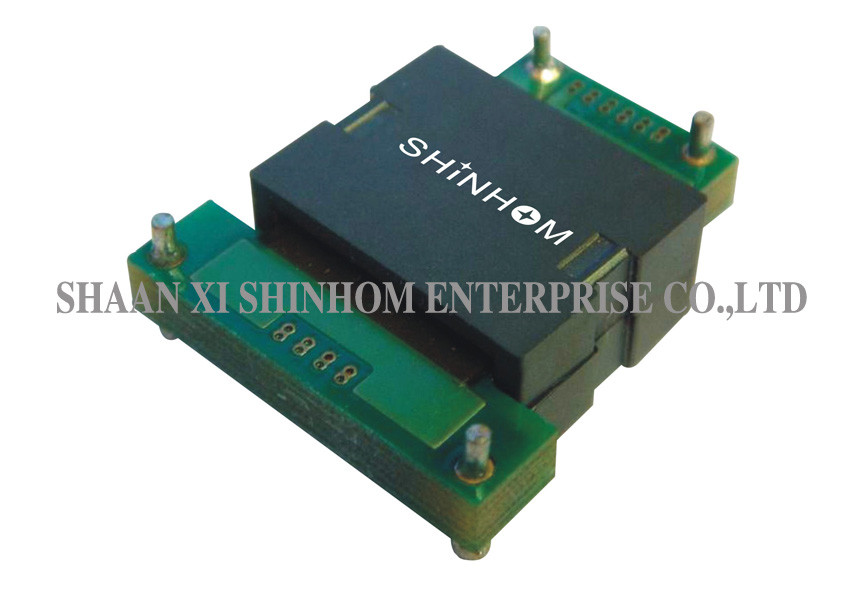

Seria TP25F Transformator planarny o wysokiej częstotliwości 140 W, montaż planarny na płytce drukowanej, transformatory mocy, cewka wysokoprądowa

FUNKCJE:

• Niskoprofilowy transformator planarny
• Transformator planarny dużej mocy
• Transformator planarny wysokiej częstotliwości
• Transformator planarny PCB
• Planarny transformator mocy
• Off the shelf SMT planar transformator
• Moc znamionowa do 140 watów
• Wysoka wydajność ponad 98%
• Wysoka gęstość mocy 600 watów na cal sześcienny
• Ślad 23,5 mm × 20,10 mm
• Dolny profil 9,12 mm
• Wysoka izolacja (robocza) 1500 Vdc
• Wysoka częstotliwość 200 kHz - 700 kHz
• Temperatura pracy -40 ℃ do + 125 ℃
• Bardzo niska indukcyjność upływu (mniej niż 0,2% dla rdzeni bez szczelin).
• Opłacalne i konkurencyjne ceny.
• Minimalne zakłócenia elektromagnetyczne (EMI).
• Wysokie odległości upływu i odstępy między głównym a
• Dotyczy wszystkich topologii SMPS.
• Różne opcje montażu i terminali (poziome, pionowe, przelotowe, SMT, kołki, kable latające i inne).
• Specjalnie zaprojektowane rozpraszacze ciepła.

APLIKACJE:

• Wysokowydajne konwertery DC / DC.
• Wysoka sprawność do ponad 98 procent, wysoka gęstość mocy 600 watów na cal sześcienny przetworników DC / DC.
• Do konwerterów DC / DC typu full-bridge, half-bridge i push-pull.
• Napięcia wejściowe od 18 V do 75 V i napięcia wyjściowe od 52 V do 1,0 V przetwornicy DC / DC.
• Telekomunikacja, przemysłowe systemy sterowania,
• Systemy pojazdów samochodowych i ciężkiego sprzętu

SPECYFIKACJA:

• Wszystkie specyfikacje typowe dla TA = 25 ℃.
• Indukcyjność jest mierzona na HP4284 między pinami 2 - 4 przy 100 kHz, 100 mVrms, 0 Adc.
• Indukcyjność upływu jest mierzona między stykami 2 - 4, a wszystkie pozostałe uzwojenia są zwarte.
