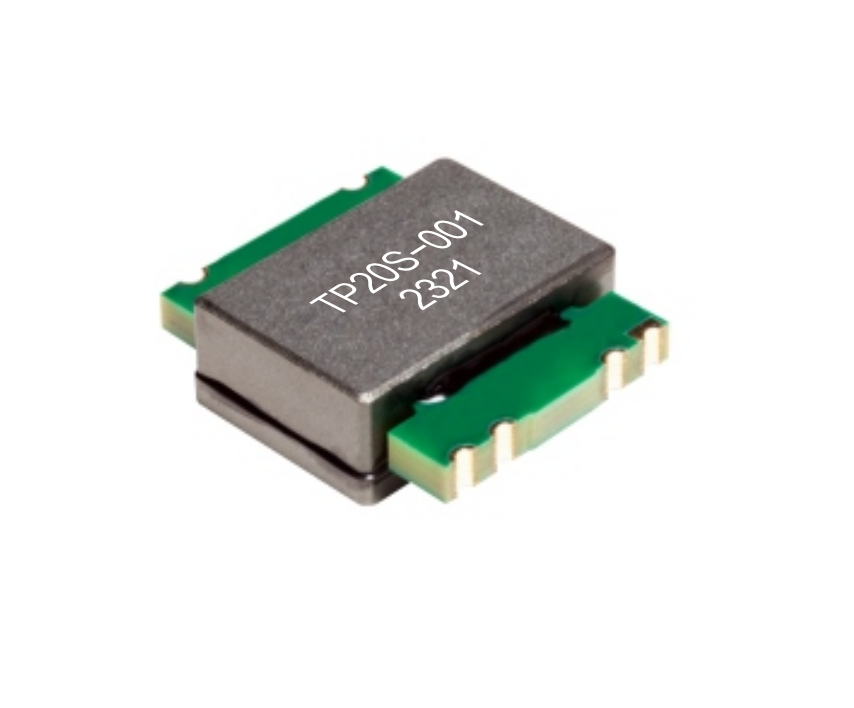

Wysokiej częstotliwości 60W TP20S

Zaprojektowany dla konwersji mocy nowej generacji, transformator planarny serii TP20S dostarcza do 60 watów mocy z wyjątkową wydajnością i niezwykle niskim profilem zaledwie 9,0 mm. Zoptymalizowany do pracy przy wysokich częstotliwościach od 200 kHz do 700 kHz, jego zaawansowana konstrukcja planarna zapewnia doskonałą gęstość mocy, co czyni go idealnym rozwiązaniem dla zastosowań o ograniczonej przestrzeni, wymagających solidnej i niezawodnej wydajności w środowiskach przemysłowych, motoryzacyjnych i telekomunikacyjnych.

Cechy:

• Wysoka gęstość mocy: Kompaktowy rozmiar 22 mm x 23,5 mm umożliwia gęstość mocy do 400 watów na cal sześcienny.

• Wysoka wydajność: Zaawansowana architektura magnetyczna planarna minimalizuje straty, zapewniając lepszą wydajność termiczną.

• Rozszerzony zakres częstotliwości: Zoptymalizowany do stabilnej pracy od 200 kHz do 700 kHz.

• Wytrzymała konstrukcja: Działa niezawodnie w szerokim zakresie temperatur od –40°C do +125°C.

• Niska indukcyjność upływu: ≤0,5 μH konstrukcja redukuje straty przełączania i szumy w obwodach wysokiej częstotliwości.

Charakterystyka elektryczna

Zastosowania

• Konwersja mocy DC/DC: Wysokiej gęstości topologie konwerterów forward, full-bridge, half-bridge i push-pull.

• Infrastruktura telekomunikacyjna: Zasilacze dla serwerów, routerów i wzmacniaczy stacji bazowych.

• Systemy przemysłowe: Napędy silników, systemy sterowania i urządzenia automatyki wymagające solidnej wydajności.

• Motoryzacja i transport: Ładowarki pokładowe (OBC), systemy zarządzania akumulatorami (BMS) i układy napędowe dla pojazdów elektrycznych i ciężkiego sprzętu.

FAQ

P: Czym ten wysokoczęstotliwościowy transformator planarny różni się od tradycyjnych typów z uzwojeniem drutowym?
O: Seria TP20S wykorzystuje płaską strukturę uzwojenia planarnego, która zapewnia znacznie lepszą wydajność termiczną, niższy profil i bardziej spójne parametry elektryczne, takie jak niska indukcyjność upływu, co czyni go lepszym dla wysokoczęstotliwościowych, wysokiej gęstości zasilaczy impulsowych (SMPS).

P: Jakie zarządzanie termiczne jest zalecane dla pełnej mocy wyjściowej 60W?
O: Chociaż zaprojektowany z myślą o wysokiej wydajności, osiągnięcie ciągłej pełnej mocy znamionowej może wymagać odpowiedniego układu PCB z otworami termicznymi i/lub przepływem powietrza w oparciu o specyficzne środowisko aplikacji, aby utrzymać bezpieczną temperaturę pracy.

P: Czy dostępne są niestandardowe przełożenia lub napięcia?
O: Tak, niestandardowe projekty są obsługiwane dla produkcji seryjnej. Skontaktuj się z naszym zespołem wsparcia, podając swoje specyficzne wymagania elektryczne i mechaniczne.
