Name: 20W planarny transformator PCB, moduł planarny transformator DC / DC
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: TP15
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Częstotliwość: 200 kHz do 350 kHz

Moc: 40W

Rozmiar padu: 15,0 * 14,6 mm

Grubość: 6,0 mm

Operacja Temperatura: -40 ℃ do + 125 ℃

Izolacja: 1500Vdc

Podkreślić:

planarny transformator mocy

płaski transformator

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: TP15

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 100000 / MIESIĄC

Galeria

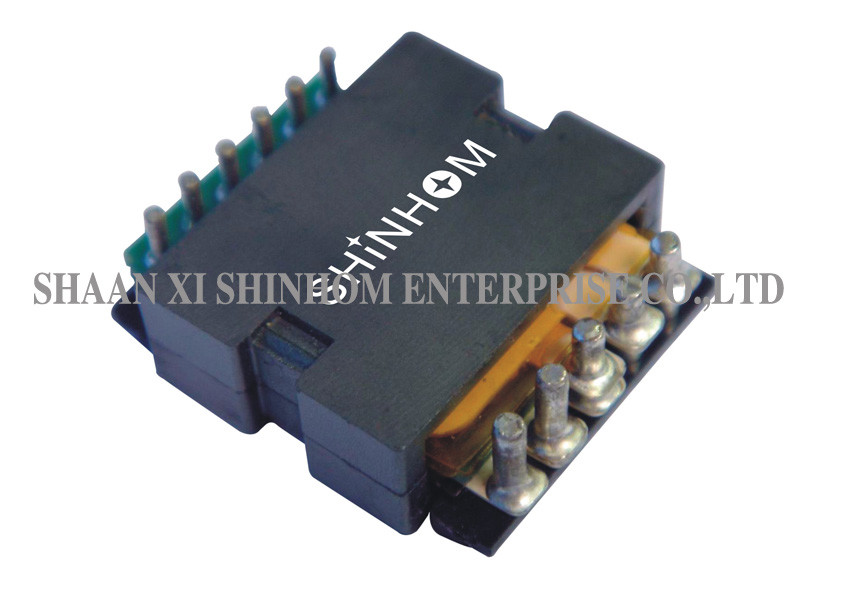

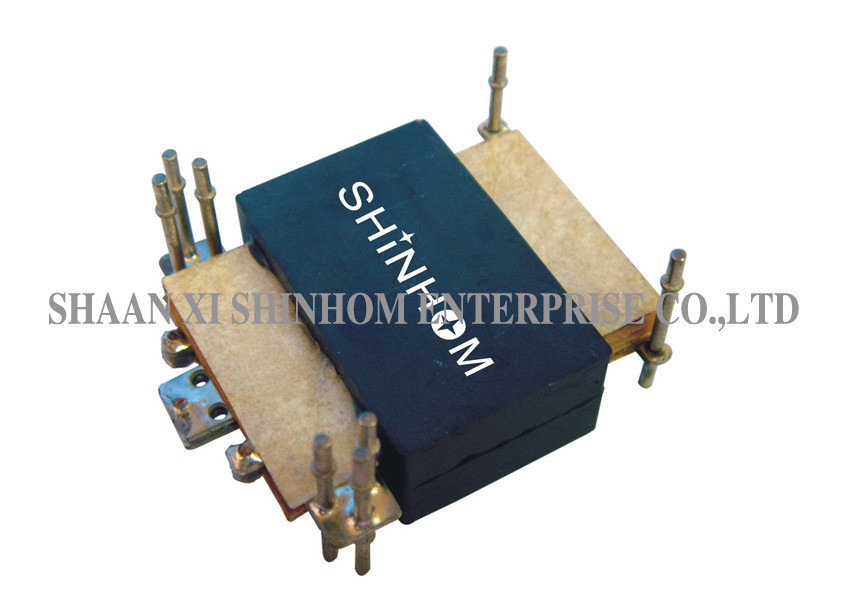

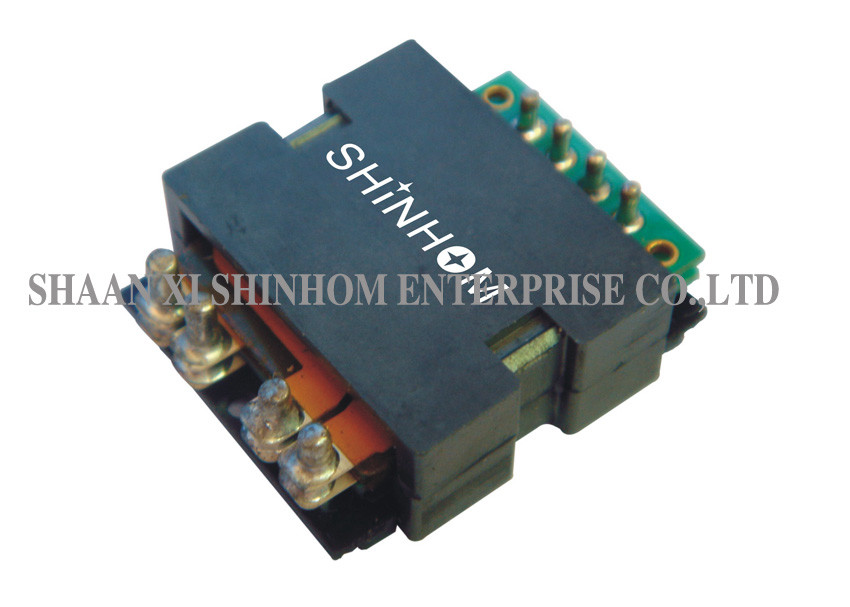

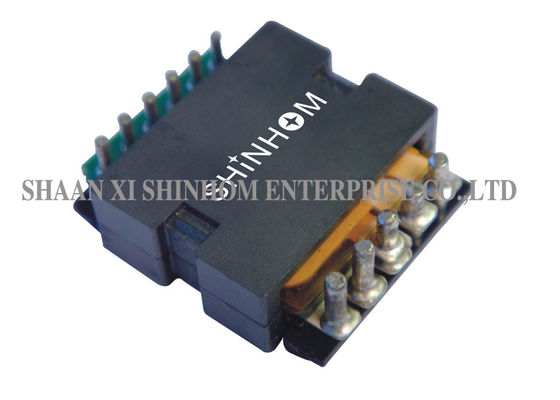

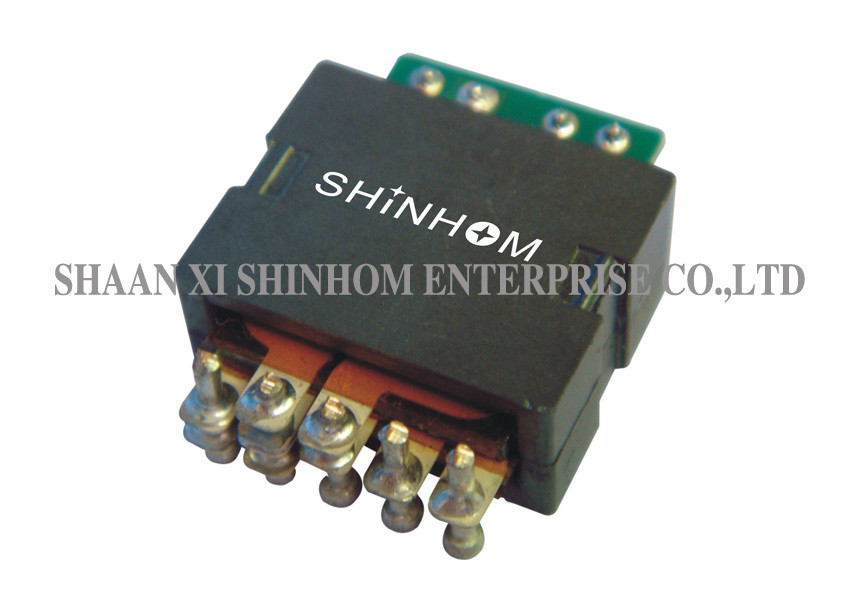

20W planarny transformator PCB, moduł planarny transformator DC / DC

opis produktu

Transformator planarny o wysokiej częstotliwości 20 W, montaż planarny na płytce drukowanej, moduł DC / DC Transformator planarny serii ER Power

FUNKCJE:

Transformator planarny PCB
Planarny transformator mocy
Off the shelf SMT planar transformator
Moc znamionowa do 40 W
Ślad 15,0 mm × 14,6 mm
Dolny profil 6,0 mm
Wysoka izolacja (robocza) 1500 Vdc
Wysoka częstotliwość 200 kHz - 350 kHz
Temperatura pracy -40 ℃ do + 125 ℃
Opłacalne i konkurencyjne ceny.
Wysokie odległości upływu i odstępy między głównym a
Dotyczy wszystkich topologii SMPS.
Różne opcje montażu i terminali (poziome, pionowe, przelotowe, SMT, kołki, kable latające i inne).
Specjalnie zaprojektowane rozpraszacze ciepła.

APLIKACJE:

Wysokowydajne konwertery DC / DC.
Wysoka sprawność do ponad 98 procent, wysoka gęstość mocy 400 watów na cal sześcienny przetworników DC / DC.
Do konwerterów DC / DC typu full-bridge, half-bridge i push-pull.
Napięcia wejściowe od 18 V do 75 V i napięcia wyjściowe od 18 V do 1,2 V przetworniki DC / DC.
Telekomunikacja, przemysłowe systemy sterowania,
Systemy pojazdów samochodowych i ciężkiego sprzętu
