Szczegóły Produktu:
Zapłata:
|
| Orzecznictwo: | CE/UL/SGS/RoHS | Napięcie zasilania: | ± 15 V (± 5%) |
|---|---|---|---|
| Znamionowe wejście: | 0A ~ 2000A | Znamionowa moc wyjściowa: | 4,0 V ± 1% |
| Izolacja wewnętrzna: | Kapsułki epoksydowe | Napięcie izolacji: | 3 kV, 50 Hz / 60 Hz, 1 min |
| High Light: | czujnik prądu oparty na efekcie Halla,przetwornik prądu Halla |
||

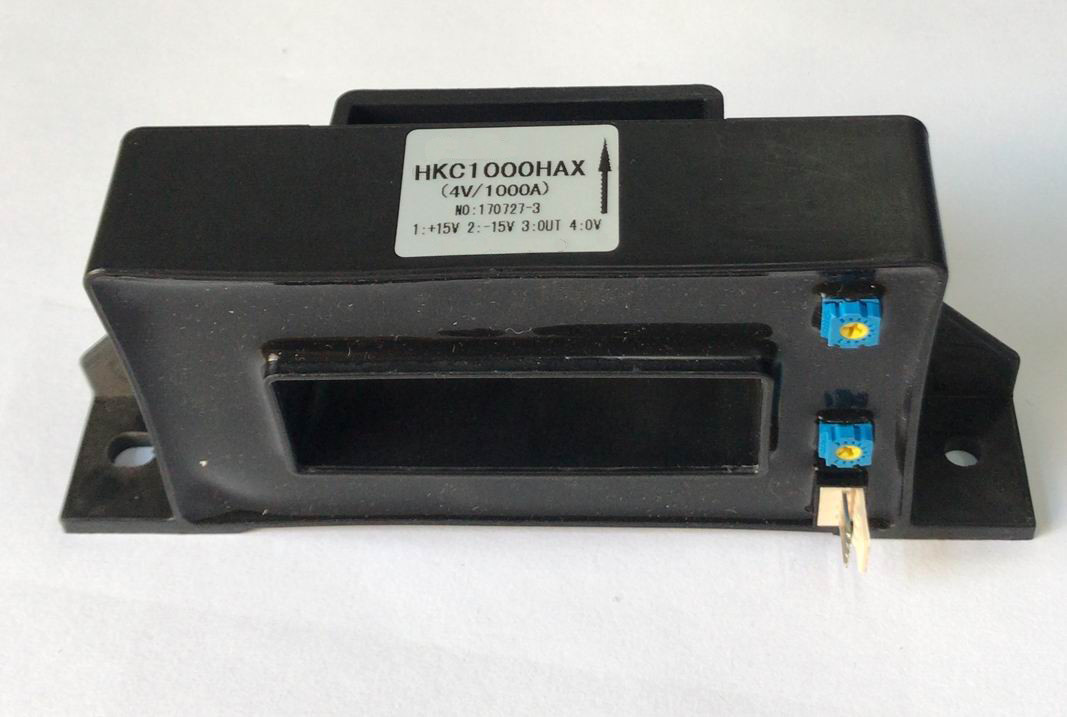

Seria HKC-HAX Czujnik z efektem Halla z zamkniętą pętlą, przetwornik Sense Transformer z prądem roboczym od 0 do 2000A
HKC- HAX Czujnik prądu szeregowego z galwaniczną izolacją między obwodem pierwotnym a wtórnym. Zapewnia dokładny elektroniczny pomiar prądu stałego, przemiennego lub impulsowego.
Funkcje:
1. Łatwy montaż
2. Stopień wysokiej dokładności
3. Projekt otwartej pętli
4. Certyfikacja: UL 94-V0
5. Zasilanie: ± 15 (± 5%)
6. Znamionowe napięcie wyjściowe: 4,0 V ± 1%
7. Prąd operacyjny: od 0 do 2000 A.
8. Zgodny z dyrektywą RoHS
9. Temperatura robocza (robocza): od -20 do + 85 ° C
10. Temperatura środowiska przechowywania: od -40 do + 105 ° C
Aplikacje:
1. Zasilacze impulsowe (SMPS)
2. Nieprzerwane zasilacze (UPS)
3. Zasilacz impulsowy SMPS
4. Lokomotywa elektryczna
5. Monitorowanie sieci
6. Urządzenie kontroli częstotliwości
7. Urządzenie falownika
8. Napędy zmiennoprądowe AC i serwosilniki
9. Przekształtniki statyczne dla napędów silników prądu stałego
10. Zasilacze do zastosowań spawalniczych
DANE ELEKTRYCZNE:
| HKC500HAX | HKC1000HAX | HKC1500HAX | HKC2000HAX | HKC2500HAX | ||
| Znamionowy prąd wejściowy (IPN) | 500 | 1000 | 1500 | 2000 | 2000 | ZA |
| Zakres prądu testowego (IPM) | 1500 | 3000 | 4500 | 5500 | 5500 | ZA |
| Znamionowe napięcie wyjściowe (VOUT) | 4 ± 1% | V. | ||||
| Napięcie zasilania | ± 15 ± 5% | V. | ||||
| Napięcie przesunięcia (VO) | ≤ ± 30 | mV | ||||
| Napięcie przesunięcia magnetycznego | ≤ ± 25 | mV | ||||
| Przesunięcie napięcia Drift (TCVOE) | ≤ ± 1,0 | mV / ℃ | ||||
| Przesunięcie napięcia Drift (TCVOUT) | ≤ ± 2,0 | mV / ℃ | ||||
| Liniowość | ≤ ± 1 | % FS | ||||
| Czas odpowiedzi | ≤7 | μS | ||||
| Napięcie izolacji (50 Hz / 60 Hz, 1 min) | 3) | KV | ||||
| temperatura robocza | -25 ～ + 85 | ℃ | ||||
| Temperatura przechowywania | -25 ～ + 85 | ℃ | ||||
Uwagi: Specyfikacje produktu można dostosować
