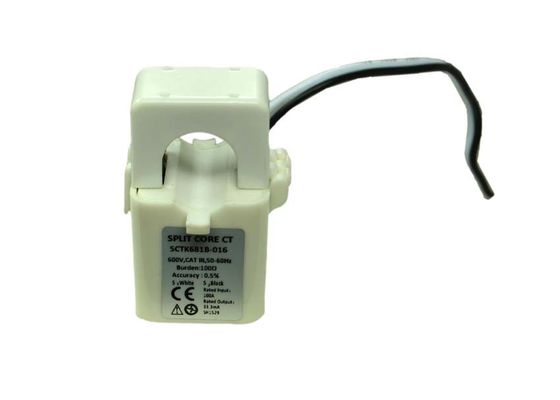

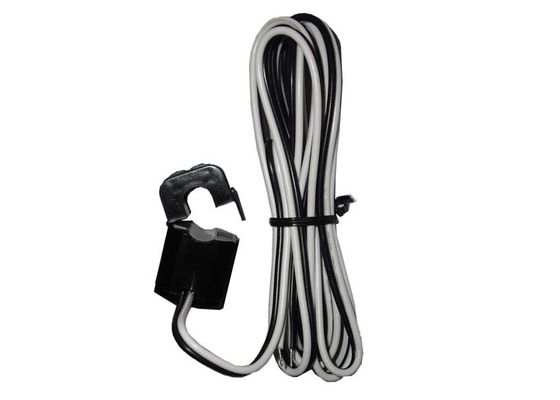

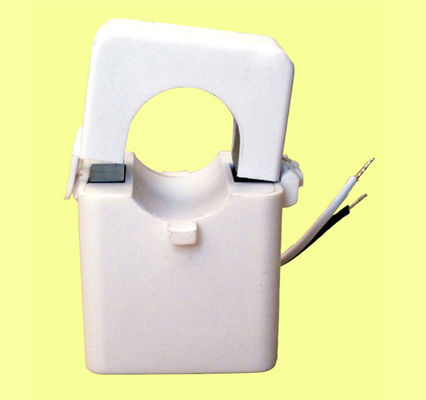

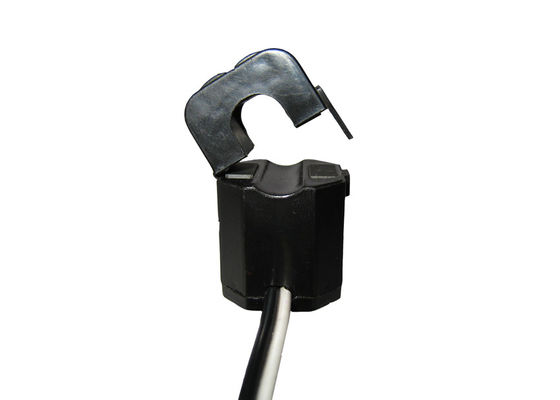

Seria SCTK681B przekładnika z dzielonym rdzeniem została zaprojektowana z myślą o szybkiej i łatwej instalacji. Konstrukcja z dzielonym rdzeniem umożliwia bezdotykowe pomiary prądu za pomocą indukcji pola magnetycznego bez konieczności odłączania przewodu pierwotnego i odłączania go w celu zainstalowania przekładnika prądowego. Ta metoda pozwala na bezpieczniejsze , łatwiejszy i przenośny pomiar prądu. Wewnętrzny precyzyjny rezystor obciążenia na uzwojeniu wtórnym przekładnika prądowego zapewnia bezpieczne wyjście o niskim napięciu i umożliwia bezpieczne otwarcie uzwojenia wtórnego
Funkcje:
Aplikacje:
Parametr mechaniczny
| Walizka | PA / UL94-V0 |
| Zwojnica | PBT |
| Rdzeń | Permalloy |
| Struktura wewnętrzna | Epoksydowa |
| Budowa | Wiązanie |
| Temp. Pracy | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | UL1015 20AWG Drut (drut podwójny) 2,5m |
Parametr elektryczny
| Częstotliwość | 50 Hz - 2 kHz |
| Znamionowe wejście | 5A-630A |
| Skala | 10% In-130% In |
| Znamionowa moc wyjściowa | 0,333 V (prąd przemienny) lub 0–500 mA |
| Stosunek | ≤ ± 1,0% |
| Kąt fazowy | ≤ ± 60 min |
| Wytrzymałość dielektryczna | 2,5 kV / 1 mA / 1 min |
| Rezystancja izolacji | DC500 V / 100 MΩ min |
Wybór typu
| P / N | Znamionowe wejście (ZA) | Wyjście (mA / V) | Precyzja | Wymiary (mm) | ||||
| Ø0 | ZA | b | do | |||||
| SCTK681B-010 | 5-75A (5,10,20,50,75) | 0-50mA 0,333 V. | 0,5, 0,1, 33,0 | 10 | 41,5 | 30 | 26,5 | |
| SCTK681B-016 | 5-150 A. (5,10,50,100,150) | 0–100 mA 0,333 V. | 0,5, 0,1, 33,0 | 16 | 53 | 36 | 30,5 | |
| SCTK681B-024 | 10–250 A. (10,50,100,200,250) | 0-200 mA 0,333 V. | 0,5, 0,1, 33,0 | 24 | 70 | 51,5 | 39,0 | |
| SCTK681B-035 | 10–630 A. (20 100,250,400,600) | 0-500 mA 0,333 V. | 0,5, 0,1, 33,0 | 35 | 84 | 65 | 41,0 | |
Uwagi: Specyfikacje produktu można dostosować
