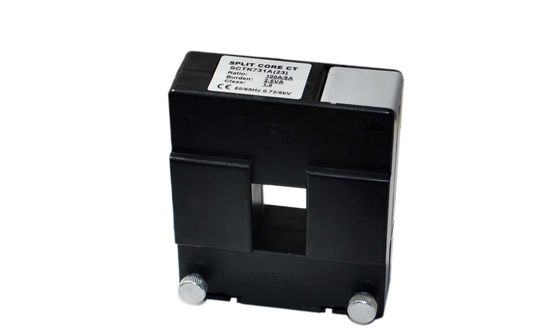

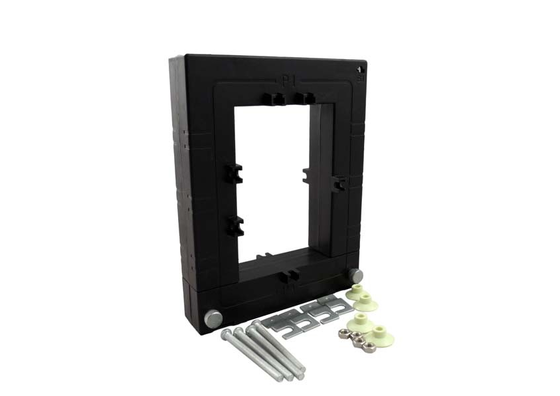

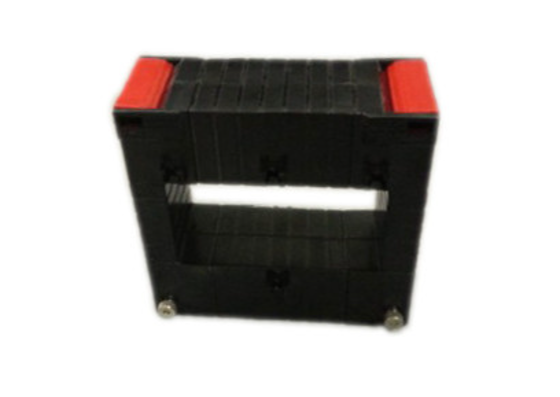

W sprawieTransformator prądu dzielonego rdzenia serii SCTK731Yjest przeznaczony do pomiaru i monitorowania prądu w nowych lub istniejących sieciach dystrybucji energii.struktury dzielonego rdzenia typu snap-fitumożliwiające szybką instalację bez odłączenia lub usunięcia kabli lub pasów.szeroki projekt okienumożliwiają obsługę przewodów o dużych średnicach lub barów prądu.Nawijanie wtórne ma wbudowanyprecyzyjny opor równoległy, zapewniające bezpieczne wyjście niskiego napięcia bez konieczności stosowania zewnętrznych rezystorów próbkowania.Kompaktny rozmiar i łatwa instalacja, z dostępnymi wielkościami dostosowanymi do różnych istniejących warunków instalacji.Jest szeroko stosowany do pomiaru prądu, monitorowania i ochrony w liniach i sprzęcie energetycznym, a także pomiaru prądu i mocy dla silników, oświetlenia, sprężarek powietrza, HVAC,i systemów sterowania automatyki, a także urządzenia do monitorowania energii i ochrony przekaźników.
Charakterystyka:
- Zakres badań: 0,5 do 6000A wejścia prądu przemiennego, wyjścia 0,333V lub 0-5A
- Szerokie wewnętrzne okna, umożliwiające zaciskanie dużych kabli lub prętów
- Szeroki zakres rozmiarów dla wszystkich istniejących instalacji
- Niewielkie rozmiary i łatwe montowanie
- Wysoka dokładność i niezawodność
Zastosowanie:
- Urządzenia do monitorowania prądu, mocy, energii
- Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarek powietrza, systemów ogrzewania i wentylacji, klimatyzacji i automatyki ̇ układ sterowania.
- Pomiar prądu, monitorowanie i ochrona przewodów i urządzeń elektrycznych
Parametry elektryczne
| Wpływ znamionowy |
0.5A-6000A |
| Zakres pomiarowy |
10%-130% |
| Wydajność nominalna |
0.333V ((AC) lub 0-5A |
| Wskaźnik |
≤ ± 0,1% |
| Kąt fazy |
≤ ±5min |
| Odporność na izolację |
DC500V/100MΩmin |
Parametry mechaniczne
| Sprawa |
PC/UL94-V0 |
| Włóczęga |
PC |
| Rdzeń |
Silikon |
| Struktura wewnętrzna |
Epoksy |
| Budowa |
Krawat. |
| Temperatura pracy |
-25°C+75°C |
| Wilgotność operacyjna |
≤ 85% |
| Połączenie wyjściowe |
Terminal lub UL1015 22AWG Drut 1,5 m |
Wybór typu
|
P/N
|
Wpływ znamionowy
(A)
|
Produkcja
(A)
|
Dokładność |
Wymiary ((mm) |
|
|
|
|
A |
B |
C |
D |
E |
F |
G |
H |
Ja... |
|
SCTK731Y(33)
|
100-400A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
32
|
43
|
96
|
96
|
32
|
32
|
50
|
32
|
|
SCTK731Y(34)
|
100-600A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
42
|
43
|
96
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(35)
|
100-1000A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
52
|
43
|
96
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(36)
|
100-1200A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
62
|
43
|
96
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(38)
|
200-1500A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
82
|
43
|
96
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(310)
|
250-2000A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
102
|
43
|
96
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(312)
|
500-2500A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
122
|
43
|
96
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(313)
|
500-3000A
|
1A/5A
|
0.2,0.5,1.0
|
32
|
132
|
43
|
96
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(44)
|
100-600A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
42
|
53
|
106
|
106
|
32
|
32
|
50
|
32
|
|
SCTK731Y(45)
|
100-1000A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
52
|
53
|
106
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(46)
|
100-1200A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
62
|
53
|
106
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(48)
|
200-1500A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
82
|
53
|
106
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(410)
|
250-2000A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
102
|
53
|
106
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(412)
|
500-2500A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
122
|
53
|
106
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(413)
|
500-3000A
|
1A/5A
|
0.2,0.5,1.0
|
42
|
132
|
53
|
106
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(55)
|
100-1000A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
52
|
63
|
116
|
116
|
32
|
32
|
50
|
32
|
|
SCTK731Y(56)
|
100-1200A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
62
|
63
|
116
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(58)
|
200-1500A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
82
|
63
|
116
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(510)
|
250-2000A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
102
|
63
|
116
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((512)
|
500-2500A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
122
|
63
|
116
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((513)
|
500-3000A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
132
|
63
|
116
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((516)
|
1000-5000A
|
1A/5A
|
0.2,0.5,1.0
|
52
|
162
|
63
|
116
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(66)
|
100-1200A
|
1A/5A
|
0.2,0.5,1.0
|
62
|
62
|
73
|
126
|
126
|
32
|
32
|
50
|
32
|
|
SCTK731Y(68)
|
200-1500A
|
1A/5A
|
0.2,0.5,1.0
|
62
|
82
|
73
|
126
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(610)
|
250-2000A
|
1A/5A
|
0.2,0.5,1.0
|
62
|
102
|
73
|
126
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(612)
|
500-2500A
|
1A/5A
|
0.2,0.5,1.0
|
62
|
122
|
73
|
126
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(613)
|
500-3000A
|
1A/5A
|
0.2,0.5,1.0
|
62
|
132
|
73
|
126
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(616)
|
1000-5000A
|
1A/5A
|
0.2,0.5,1.0
|
62
|
162
|
73
|
126
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(88)
|
200-1500A
|
1A/5A
|
0.2,0.5,1.0
|
82
|
82
|
93
|
146
|
146
|
32
|
32
|
50
|
32
|
|
SCTK731Y(810)
|
250-2000A
|
1A/5A
|
0.2,0.5,1.0
|
82
|
102
|
93
|
146
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(812)
|
500-2500A
|
1A/5A
|
0.2,0.5,1.0
|
82
|
122
|
93
|
146
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(813)
|
500-3000A
|
1A/5A
|
0.2,0.5,1.0
|
82
|
132
|
93
|
146
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(814)
|
800-4000A
|
1A/5A
|
0.2,0.5,1.0
|
82
|
142
|
93
|
146
|
206
|
32
|
32
|
50
|
32
|
|
SCTK731Y(816)
|
1000-5000A
|
1A/5A
|
0.2,0.5,1.0
|
82
|
162
|
93
|
146
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1010)
|
250-4000A
|
1A/5A
|
0.2,0.5,1.0
|
102
|
102
|
113
|
166
|
166
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1111)
|
250-4000A
|
1A/5A
|
0.2,0.5,1.0
|
112
|
112
|
123
|
176
|
176
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1212)
|
500-4000A
|
1A/5A
|
0.2,0.5,1.0
|
122
|
122
|
133
|
186
|
186
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1313)
|
500-5000A
|
1A/5A
|
0.2,0.5,1.0
|
132
|
132
|
143
|
196
|
196
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1515)
|
600-5000A
|
1A/5A
|
0.2,0.5,1.0
|
152
|
152
|
163
|
216
|
216
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1616)
|
800-5000A
|
1A/5A
|
0.2,0.5,1.0
|
162
|
162
|
173
|
226
|
226
|
32
|
32
|
50
|
32
|
|
SCTK731Y(1818)
|
1000-5000A
|
1A/5A
|
0.2,0.5,1.0
|
182
|
182
|
193
|
246
|
246
|
32
|
32
|
50
|
32
|
|
SCTK731Y ((2020)
|
1000-6000A
|
1A/5A
|
0.2,0.5,1.0
|
202
|
202
|
213
|
266
|
266
|
32
|
32
|
32
|
50
|
Uwaga: Specyfikacje produktów mogą być dostosowane
Częste pytania
P: Jak wybrać pomiędzy wyjściami 0,333V i 0-5A?
A: 0.333Vwyjście jest sygnałem niskiego napięcia, nadającym się do elektronicznych liczników energii, sterowników sterowania sterowaniem i przyrządów pomiarowych napięcia wejściowego.0-5Awyjście jest tradycyjnym sygnałem prądu, odpowiednim dla liczników mechanicznych, przekaźników i urządzeń ochronnych.
P: Jaka jest funkcja wbudowanego rezystora precyzyjnego?
A:Nawijanie wtórne ma wbudowany precyzyjny rezystor równoległy, który przekształca sygnał prądu bezpośrednio w bezpieczny wyjście niskiego napięcia, eliminując potrzebę zewnętrznych rezystorów próbkowania.Upraszcza to instalację, zwiększa bezpieczeństwo i oszczędza koszty komponentów i powierzchnię instalacyjną.
P: Jakie zastosowania może spełniać zakres pomiarowy 0,5-6000A?
A:Bardzo szeroki zakres pomiarowy 0,5-6000A obejmuje różne zastosowania, od precyzyjnego monitorowania małych prądów po duże przemysłowe systemy dystrybucji energii, nadające się do pomiaru energii precyzyjnej,ochrona silników, monitorowania głównych linii dystrybucyjnych i wielu innych scenariuszy.
P: Jak ubiegać się o próbki?
A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodni.
