Seria SCTK681B niskonapięciowa 5A ~ 630A Wejście 333mV 500mV Wyjście Przekładnik prądowy z dzieloną cewką, wysoka dokładność

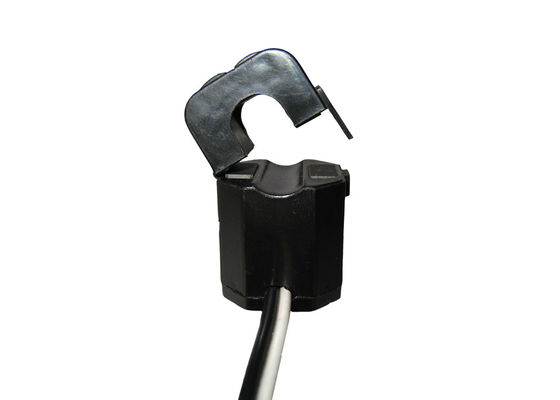

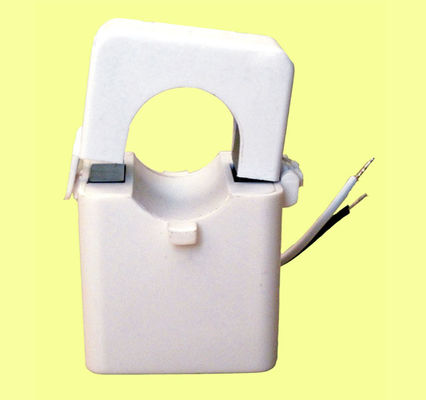

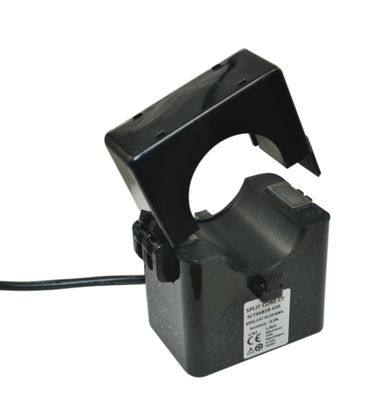

Seria przekładników prądowych z dzielonym rdzeniem SCTK681B została zaprojektowana z myślą o szybkiej i łatwej instalacji. Konstrukcja z dzielonym rdzeniem umożliwia bezkontaktowe pomiary prądu poprzez indukcję pola magnetycznego bez konieczności odłączania przewodu pierwotnego i odłączania go w celu instalacji przekładników prądowych. , łatwiejszy i przenośny pomiar prądu.Wewnętrzny precyzyjny rezystor obciążający w uzwojeniu wtórnym przekładnika prądowego zapewnia bezpieczne wyjście niskiego napięcia i umożliwia bezpieczne otwarcie uzwojenia wtórnego
Funkcje:
Aplikacje:
Parametr mechaniczny
| Walizka | PA / UL94-V0 |
| Zwojnica | PBT |
| Rdzeń | Permalloy |
| Struktura wewnętrzna | Epoksyd |
| Budowa | Wiązanie |
| Temperatura pracy | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |

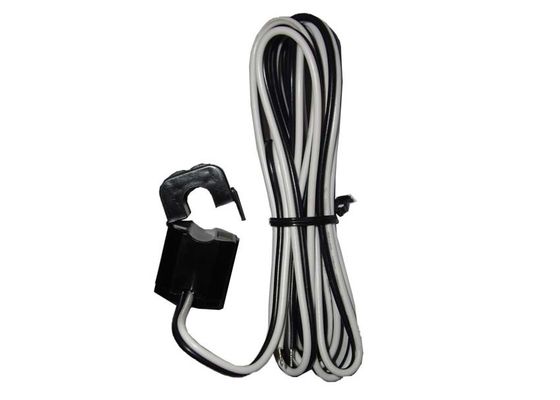

| Połączenie wyjściowe | Przewód UL1015 20AWG (drut skręcony) 2,5 m |
Parametr elektryczny
| Częstotliwość | 50 Hz - 2 kHz |
| Znamionowe wejście | 5A-630A |
| Skala | 10% w-130% w |
| Znamionowa moc wyjściowa | 0,333 V (AC) lub 0-500 mA |
| Stosunek | ≤ ± 1,0% |
| Kąt fazowy | ≤ ± 60 min |
| Wytrzymałość dielektryczna | 2,5 kV / 1 mA / 1 min |
| Odporność izolacji | DC500V / 100MΩ min |
Wybór typu
| P / N |
Znamionowe wejście (ZA) |
Wyjście (mA / V) | Precyzja | Wymiary (mm) | ||||
| Ø0 | ZA | b | do | |||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0,333V |
0,5,1,0,3,0 | 10 | 41.5 | 30 | 26.5 | |

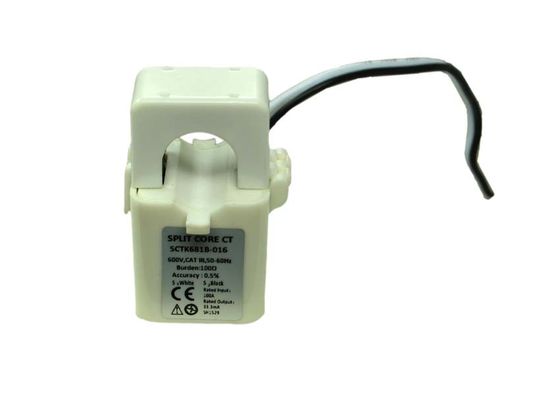

| SCTK681B-016 |
5-150A (5, 10, 50, 100, 150) |
0-100mA 0,333V |
0,5,1,0,3,0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0,333V |
0,5,1,0,3,0 | 24 | 70 | 51.5 | 39,0 | |
| SCTK681B-035 |
10-630A (20.100.250.400.600) |
0-500 mA 0,333V |
0,5,1,0,3,0 | 35 | 84 | 65 | 41,0 | |
Uwagi: Specyfikacje produktu można dostosować
