Parametr elektryczny
| Częstotliwość | 50–60 Hz |
| Znamionowe wejście | 5A-5000A |
| Skala | 10% In-130% In |
| Znamionowa moc wyjściowa | 0,333 V (prąd przemienny) lub 0–500 mA |
| Stosunek | ± 1,0 ％ |
| Kąt fazowy | ≤ ± 90 min |
| Wytrzymałość dielektryczna | 2,5 kV / 1 mA / 1 min |
| Rezystancja izolacji | DC500 V / 100 MΩ min |
Parametr mechaniczny
| Walizka | PC / UL94-V0 |
| Zwojnica | PBT |
| Rdzeń | Permalloy |
| Struktura wewnętrzna | Epoksydowa |
| Budowa | Wiązanie |
| Temp. Pracy | －25 ℃ ～ ＋ 75 ℃ |
| Wilgotność pracy | ≤85% |
| Połączenie wyjściowe | UL1015 22AWG Drut (drut dwużyłowy) 2,0m |
Funkcje:
Aplikacje:

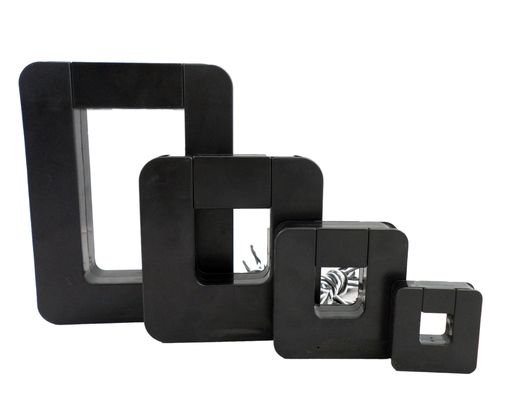

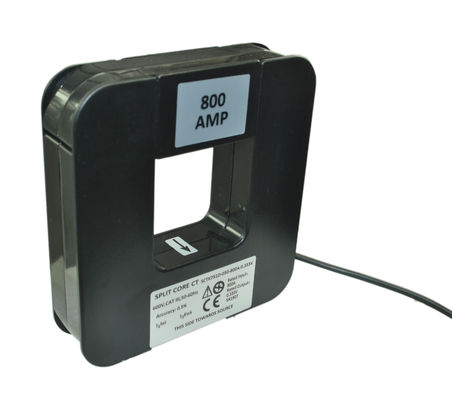

Wybór typu
P / N | Znamionowe wejście (ZA) | Wyjście (mA / V) | Precyzja | Wymiary (mm / cal) | |||||
ZA | b | do | re | mi | |||||
SCTK751A | 5-200A (5, 10, 30, 50, 75, 100, 125, 150, 200) | 0-13.3mA 0,333 V. | 1.0 | 50,8 (2.00) | 53,3 (2,09) | 15,0 (0,59) | 19,1 (0,75) | 19,1 (0,75) | |
SCTK751B | 10–400 A. (10 50, 75, 155, 200, 200, 250, 300, 400) | 0–26,6 mA 0,333 V. | 1.0 | 59,6 (2,35) | 62,7 (2.47) | 21,0 (0,83) | 19,1 (0,75) | 19,1 (0,75) | |
SCTK751C | 50–630 A. (50 100,125,200,250,400,600,630) | 0-66,6 mA 0,333 V. | 1.0 | 82,5 (3,25) | 85,1 (3,35) | 25,6 (1.01) | 31,8 (1,25) | 31,8 (1,25) | |
SCTK751D | 100-2000 A. (100,250,400,630,800 A, 1000,2000) | 0-200 mA 0,333 V. | 1.0 | 121,0 (4,76) | 127,0 (5,00) | 30,4 (1.19) | 50,8 (2.00) | 50,8 (2.00) | |
SCTK751E | 200–3000 A. (200,250,400,630,1500,2500,3000) | 0–300 mA 0,333 V. | 1.0 | 118,0 (4,65) | 133,0 (5,24) | 24,0 (0,94) | 68,0 (2.68) | 80,0 (3.15) | |
SCTK751F | 400–5000 A. (400,800,1000,1500,2000,3000,5000) | 0-500 mA 0,333 V. | 1.0 | 146,0 (5,75) | 190,5 (7,50) | 35,6 (1.40) | 76,2 (3,00) | 127,0 (5,00) | |
Instrukcje stosowania
Uwagi: Specyfikacje produktu można dostosować
