Name: Toroidalna cewka dławika wysokiej częstotliwości Cewka zanurzeniowa o niskiej rezystancji
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Seria TR
Availability: InStock

Toroidalna cewka dławika wysokiej częstotliwości Cewka zanurzeniowa o niskiej rezystancji

5000pcs

MOQ

negotiable

Cena £

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Średnica zewnętrzna: 18-50 mm

Indukcyjność: 4,7uH do 20mH

Częstotliwość testu: 1 kHz

Prąd znamionowy: 0,2 do 30 A.

Rdzeń: Żelazo lub ferryt

Wartość induktora: Naprawiono induktor

Podkreślić:

cewka ołowiowa

przez cewkę otworową

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: Seria TR

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 1000000 / MIESIĄC

Galeria

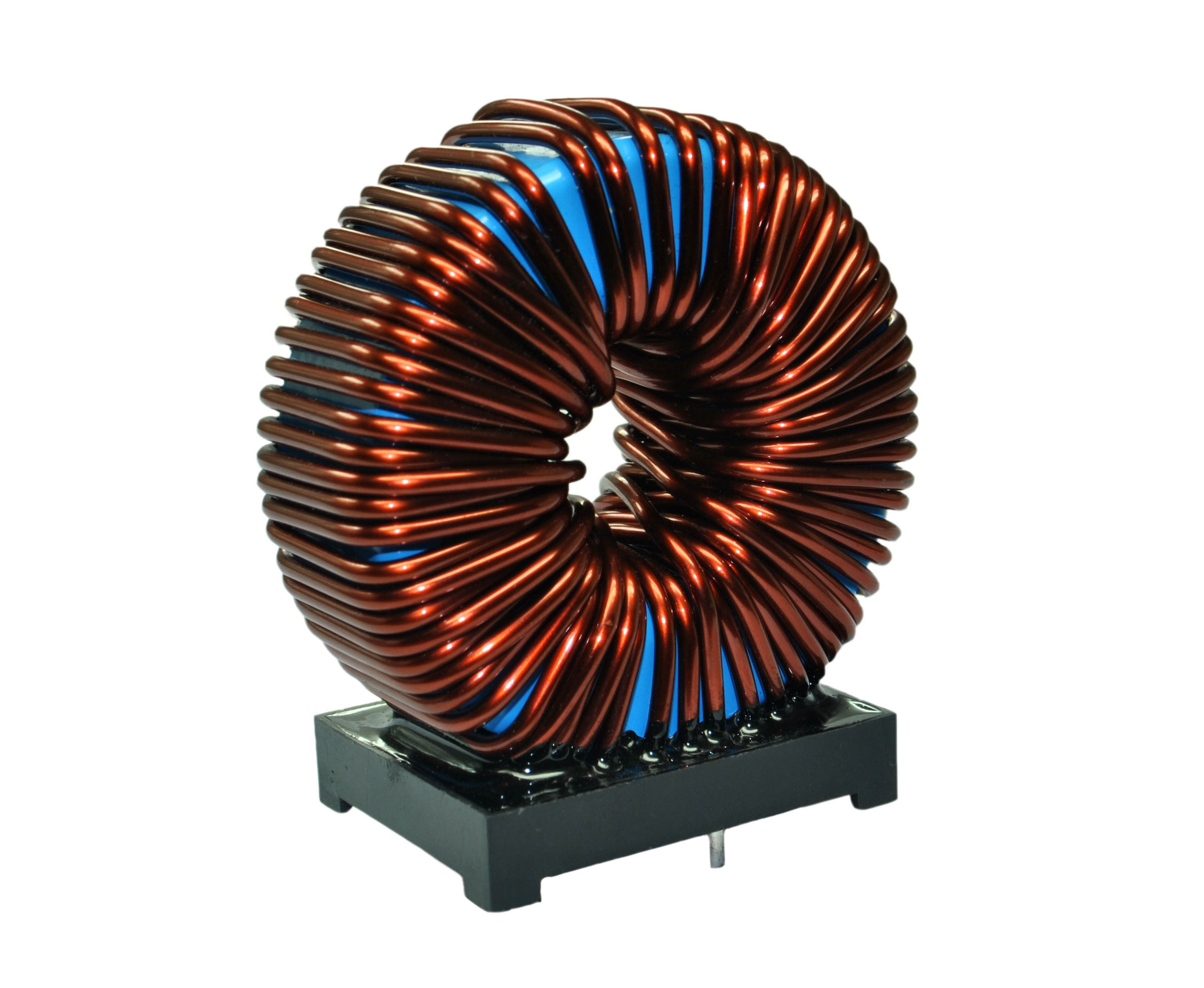

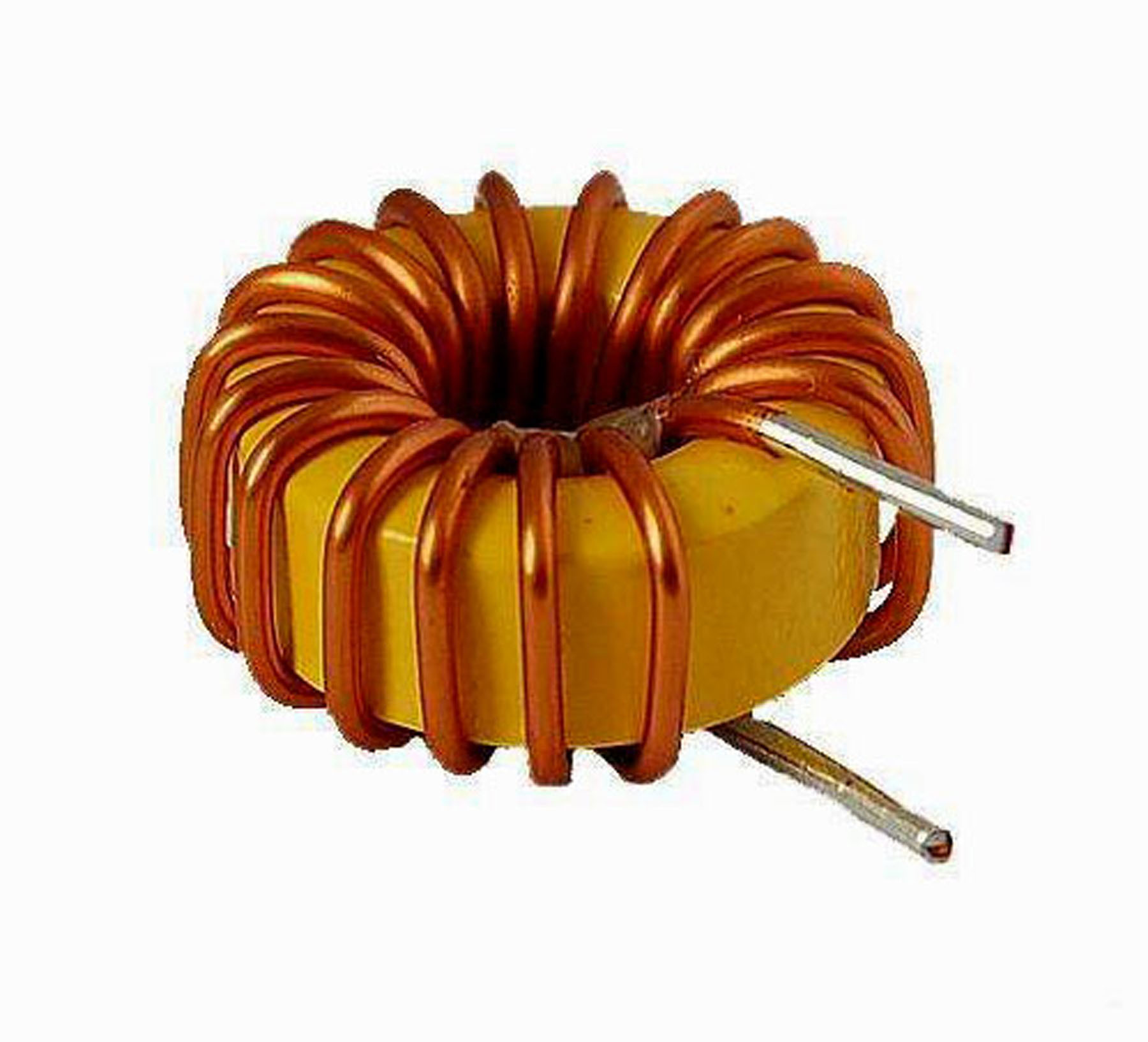

Toroidalna cewka dławika wysokiej częstotliwości Cewka zanurzeniowa o niskiej rezystancji

opis produktu

Cewki dławikowe wysokiej częstotliwości serii TR, cewka toroidalna o niskiej rezystancji, cewka indukcyjna

Dane techniczne:

Napięcie znamionowe: AC / DC 250 V.
Wytrzymać poziom napięcia: AC 2KV, 1 minuta
Rezystancja izolacji: DC 500 V, 100 omów, min
Poziom izolacji: B (130 ℃)
Zakres temperatury pracy: -25 ℃ - 85 ℃
Minimalny zakres indukcyjności: 4,7uH-20mH 1kHz
Zakres prądu znamionowego: 0,2-30 A.

Cechy:

Wysoka częstotliwość i niska strata
Cewka toroidalna
Dla doskonałego tłumika EMI
Mały profil
Duży prąd
Słaby opór
MPP, Hi-Flux, Sendust / RF carbonyl i żelazny rdzeń zasilający
Dostępny SMT i niski profil
Dostępne wersje zgodne z RoHS (bez Pb)
Dobra charakterystyka częstotliwościowa

Podanie:

Szeroko stosowany w różnych dostawcach energii przełączającej i sprzęcie elektronicznym wysokiej częstotliwości
Filtrowanie linii elektroenergetycznych, EMI / RFI dla zasilaczy impulsowych

Opis produktu:

Dane rdzenia toroidalnego	WYMIARY KOPIARKI (mm)
RODZAJ	OD	ID	H.	MASA (G)
T3.0	3.05	1,27	1,27	0,04
T3.9	3,94	2.24	1.3	0,05
T3.9 / 2	3,94	2.24	2.0	0,07
T4.0	4.0	2.4	1.6	0,06
T5.8	5,84	3.05	1,52	0,1
T5,8 / 3	5,84	3.05	3.0	0,3
T6.3	6.3	3.8	2.5	0.2
T9,5	9,53	4,75	3.17	0,8
T10	10,0	6.0	4.0	0,9
T12.5	12.5	7.5	5.0	1.8
T13.3	13,3	8.3	5.0	1.8
T14	14,0	9.0	5.0	2.0
T15	15,0	10.4	5.3	2.4
T16	16,0	9,6	6.3	3.7
T17	17,0	10,7	6,8	4.4
T20 / 7	20,0	10,0	7.0	7.6
T22	22.1	13,7	6,35	6,8
T23 / 8	22,6	14,7	7.6	8.1
T23 / 9	22,6	14,7	9.2	9,8
T25 / 10	25,3	14,8	10,0	16
T25 / 12	25,3	14,8	12,0	19
T25 / 15	25,3	14,8	15,0	24
T25 / 20	25,3	14,8	20,0	33
T29	29,5	19,0	14,9	27
T30	30,5	20,0	12.5	25
T34 / 10	34,0	20,5	10,0	27
T34 / 12.5	34,0	20,5	12.5	33
T36	36,0	23,0	15,0	43
T40	40,0	24,0	16,0	61
T42	41,8	26,2	12.5	48
T50	50,0	30,0	20,0	118
T58	58,3	40,8	17.6	115
T100	102	65,8	15,0	330

Możemy dostarczyć cewkę mocy SMD i wiele innych cewek

Uwaga: Zrezygnowaliśmy z certyfikatów RoHS, ISO9001. Dobra jakość i niska cena przy wysokim prestiżu przyciągnęły więcej klientów. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam, jakiego rodzaju produktów potrzebujesz i więcej informacji na ich temat. Możemy pobierać próbki zgodnie z Twoimi wymaganiami.
