Indywidualnie konfigurowane urządzenie zabezpieczające przekaźnik prądu 0,333 V z dzielonym rdzeniem

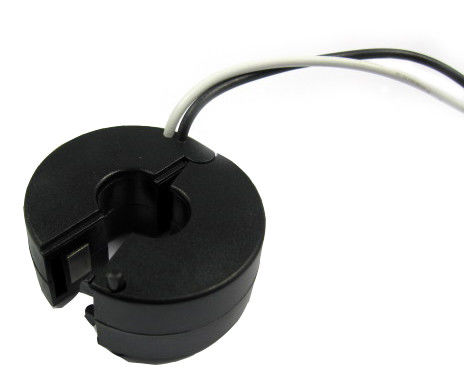

0.333V Split Core AC Current Sensor Customizable Relay Protection Device
0.333V Split Core AC Current Sensor Customizable Relay Protection Device 0.333V Split Core AC Current Sensor Customizable Relay Protection Device 0.333V Split Core AC Current Sensor Customizable Relay Protection Device

Duży Obraz :  Indywidualnie konfigurowane urządzenie zabezpieczające przekaźnik prądu 0,333 V z dzielonym rdzeniem Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK661
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
Szczegółowy opis produktu
Zakres prądu: 0,5 ~ 630 A. dane wyjściowe: 0-500 mA / 0,333 V (AC)
Klasa: 0,2、0,5、1,0 Okno wewnętrzne: 8,0 - 32,0 mm
Budowa: Wiązanie Możliwość dostosowania: Tak
High Light:

podzielony rdzeń ct

,

przekładnik prądowy typu split core

SCTK661 Seria AC 0.333V Split Core CT 0-500mA Przekładniki prądowe, szerokie okno wewnętrzne, konfigurowalny

Przekładnik prądowy serii SCTK661 w stylu retro (z dzielonym rdzeniem) został specjalnie zaprojektowany w celu ułatwienia jego instalacji w nowych lub już istniejących sieciach. Może być instalowany bez otwierania jakiegokolwiek kabla lub obwodu szynoprzewodu. Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie bezpieczne napięcie wyjściowe.

Funkcje:

  • Struktura samoblokująca, bezpieczna, łatwa w instalacji, przenośna
  • Przekładany prądowo rdzeń z przeplecioną konstrukcją złącza i zawiasu
  • Przetwornik prądowy prądu przemiennego z przekładnią prądową o napięciu szeregowym
  • Szerokie okno wewnętrzne, umożliwiające zaciskanie dużych kabli lub szyn zbiorczych
  • Zakres testowy: od 0,5 do 630 A prądu przemiennego, wyjście od 0 do 0,333 V, od 0 do 500 mA
  • Nadaje się do jednofazowego licznika energii elektrycznej oraz licznika energii przeciwsabotażowej
  • Szeroka gama rozmiarów, aby pomieścić wszystkie istniejące instalacje
  • Różne wymiary mechaniczne, dostosowane do indywidualnych potrzeb
  • Może zaoszczędzić czas i koszty instalacji.


Aplikacje:

  • Pomiar prądu, monitorowanie i ochrona przewodów elektrycznych i urządzeń. Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i sterowania automatyki. Urządzenie monitorowania prądu, mocy i energii. .


Parametr elektryczny

Częstotliwość 50–60 Hz
Znamionowe wejście 0,5A-630A
Skala 10% In-130% In
Znamionowa moc wyjściowa 0,333 V (AC) lub 0-500 mA
Stosunek ≤ ± 0,1 %
Kąt fazowy ≤ ± 30 min
Wytrzymałość dielektryczna 2,5 kV / 1 mA / 1 min
Rezystancja izolacji DC500 V / 100 MΩ min


Parametr mechaniczny

Walizka PC / UL94-V0
Zwojnica PC
Rdzeń Permalloy
Struktura wewnętrzna Żywica epoksydowa
Budowa Wiązanie
Temp. Pracy -25 ℃ ~ + 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe UL1015 22AWG Drut (drut podwójny) 2,5m



Wybór typu

P / N

Znamionowe wejście

(ZA)

Wyjście (mA / V) Precyzja Wymiary (mm / cal)
ZA b do re mi
SCTK661A-008

0,5–50 A.

(1,5,10,30,50)

0-50mA

0,333 V.

0.2,0.5,1.0

36,0

(1.42)

22,0

(0,87)

20,0

(0,79)

8.0

(0,31)

2500

(100)

SCTK661B-013

1-100A

(5,10,50,75,100)

0–100 mA

0,333 V.

0.2,0.5,1.0

45,0

(1,77)

22,0

(0,87)

20,0

(0,79)

13,0

(0,51)

2500

(100)

SCTK661C-019

5–250 A.

(10 100,200,250,400)

0-200 mA

0,333 V.

0.2,0.5,1.0

60,0

(2.36)

22,0

(0,87)

20,0

(0,79)

19,0

(0,75)

2500

(100)

SCTK661D-023

5-400A

(10 100,200,250,400)

0-200 mA

0,333 V.

0.2,0.5,1.0

60,0

(2.36)

22,0

(0,87)

20,0

(0,79)

23,0

(0,91)

2500

(100)

SCTK661E-032

10–630 A.

(20 100,250,400,600)

0-500 mA

0,333 V.

0.2,0.5,1.0

76,0

(2,99)

22,0

(0,87)

20,0

(0,79)

32,0

(1,26)

2500

(100)



Uwagi: Specyfikacje produktu można dostosować
