Szczegóły Produktu:
Zapłata:
|
zakres prądu: | 60~100A | Wyjście: | 50mA przy wejściu 100A |
---|---|---|---|
Zakres częstotliwości: | 50Hz~150KHz | Rozmiar windy: | 13*13mm |
Konfigurowalny: | TAk | Cewka: | rdzeń permalloy |
High Light: | 50mA Przekładnik prądowy z rdzeniem dzielonym,Przekładnik prądowy z rdzeniem mechanicznym z rdzeniem dzielonym,Przekładnik prądowy z rdzeniem dzielonym Permalloy |

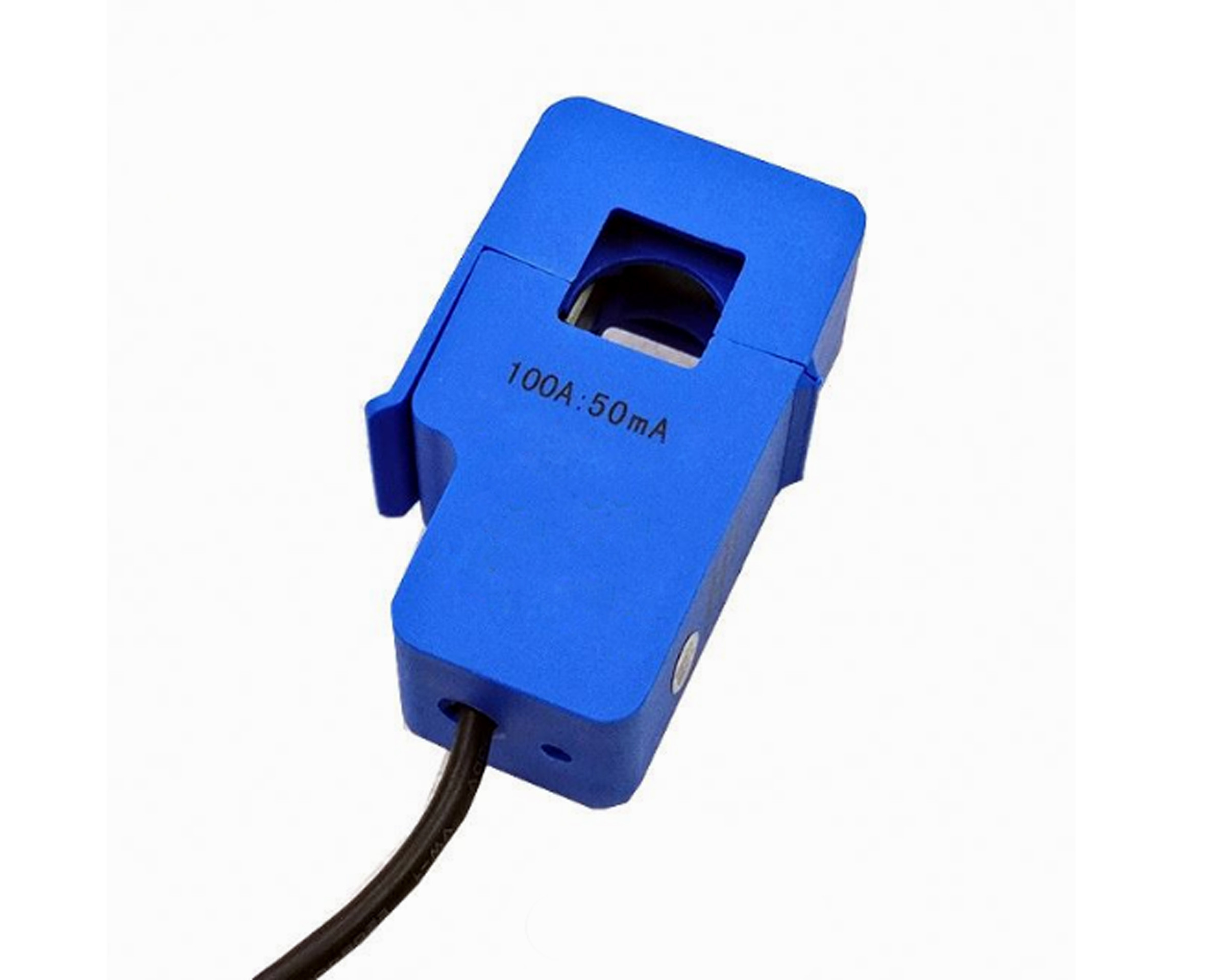

Przekładnik prądowy z dzielonym rdzeniem, 100A, 50mA

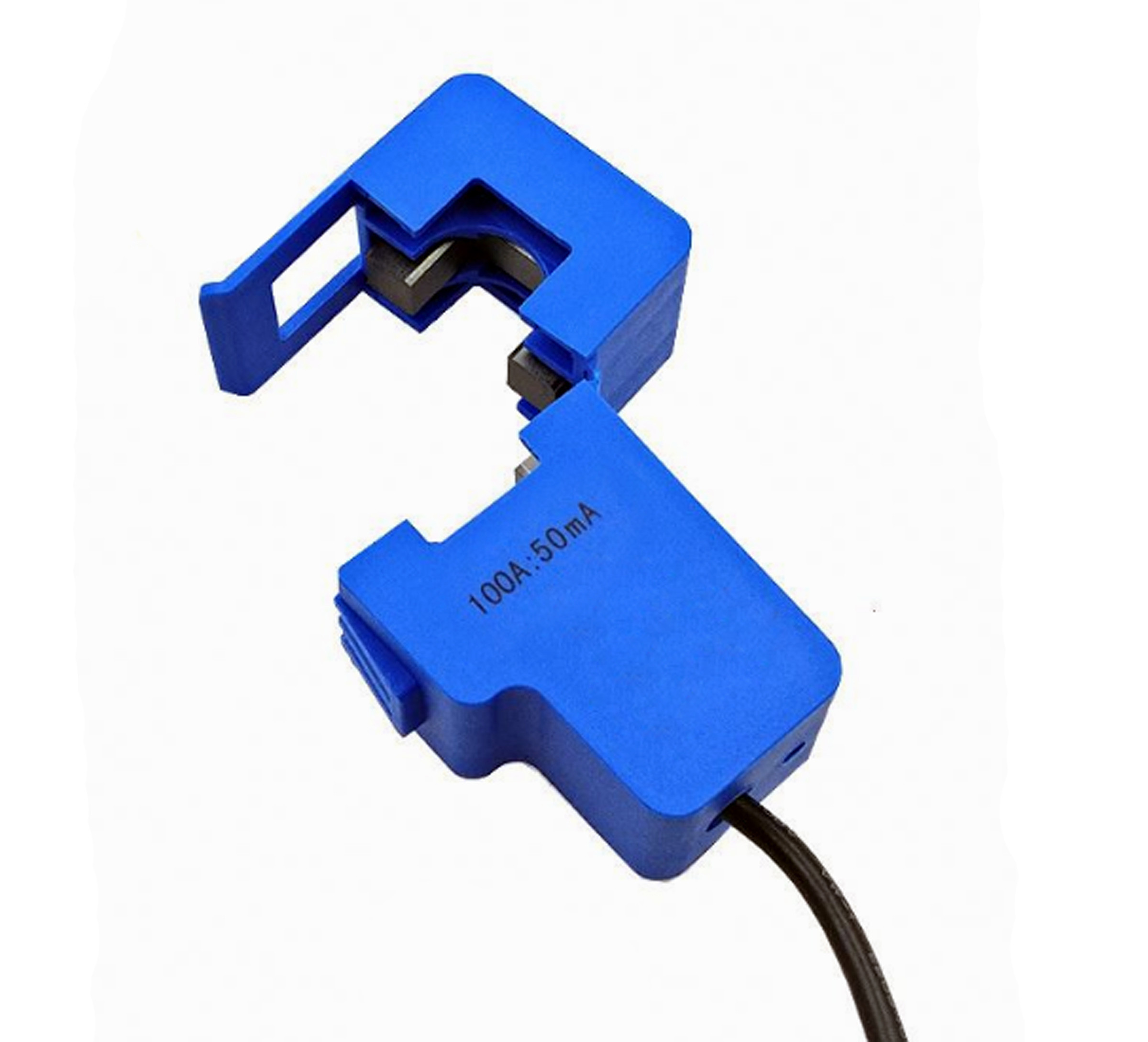

Przekładnik prądowy z dzielonym rdzeniem został zaprojektowany z myślą o szybkiej i łatwej instalacji. Konstrukcja z dzielonym rdzeniem umożliwia bezdotykowe pomiary prądu poprzez indukcję pola magnetycznego bez konieczności odłączania przewodu pierwotnego i odłączania go w celu instalacji przekładników prądowych. Ta metoda pozwala na bezpieczniejsze, łatwiejsze i przenośny pomiar prądu.Wewnętrzny precyzyjny rezystor obciążenia na uzwojeniu wtórnym przekładnika prądowego zapewnia bezpieczne wyjście niskiego napięcia i umożliwia bezpieczne otwarcie wtórnego
Parametr mechaniczny
Sprawa | PA /UL94-V0 |
Zwojnica | PBT |
Rdzeń | Permalloy |
Struktura wewnętrzna | Żywica epoksydowa |
Temperatura pracy | -25℃~+70℃ |
Wilgotność pracy | ≤85% |

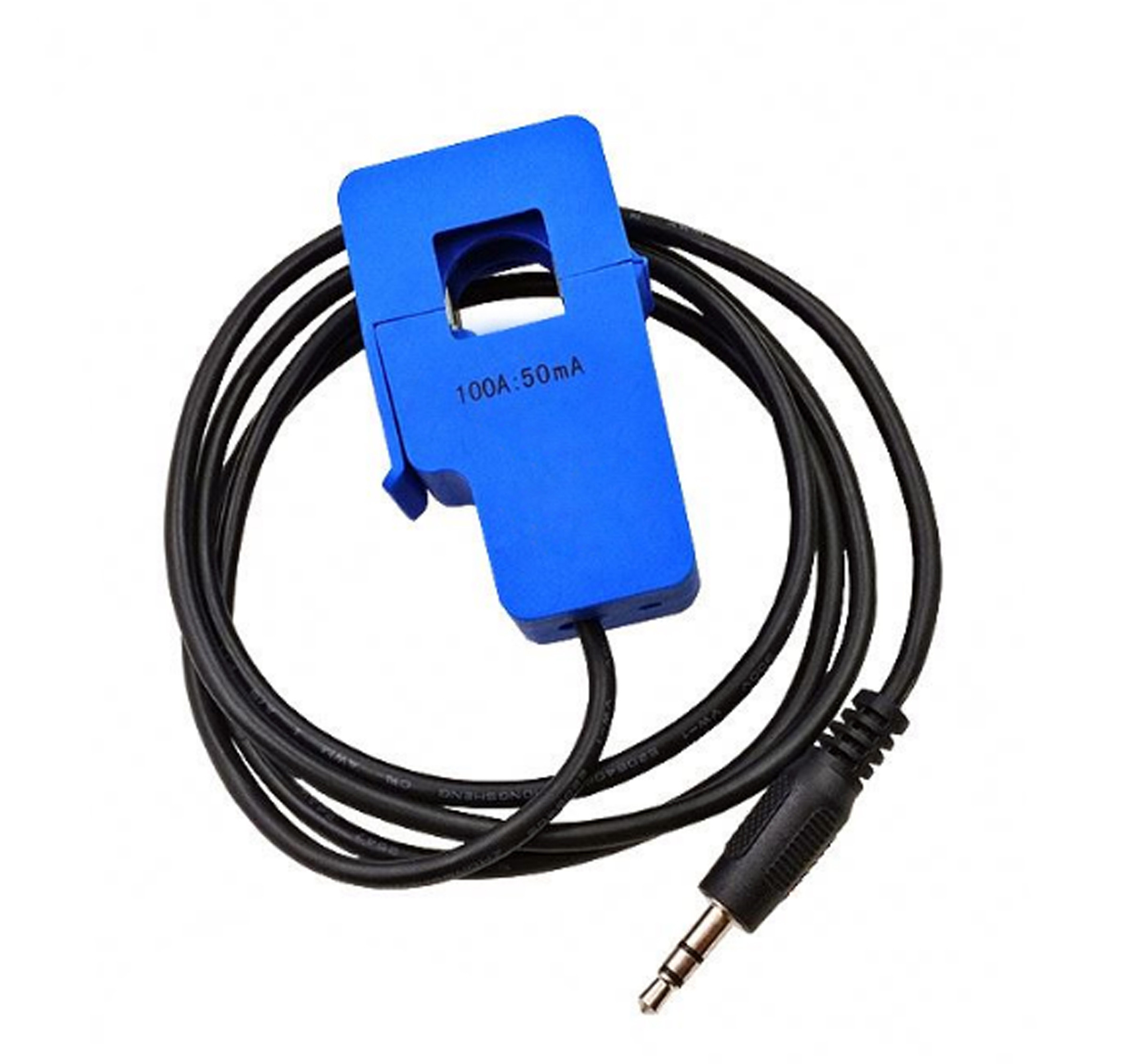

Połączenie wyjściowe | Φ3,5 trzypinowa wtyczka |
Parametr elektryczny
Częstotliwość | 50Hz-2KHz |
Znamionowe wejście | 60A-100A |
Skala | 10%In-120%In |
Znamionowa moc wyjściowa | 50mA |
Stosunek | ≤± 1,0% |
Wytrzymałość dielektryczna | 2,5KV/1mA/1min |
Rezystancja izolacji | DC500V/100MΩmin |
Uwagi: Specyfikacje produktów można dostosować
