Przekładnik prądowy z rdzeniem dzielonym 600A Permalloy 1.0 Class

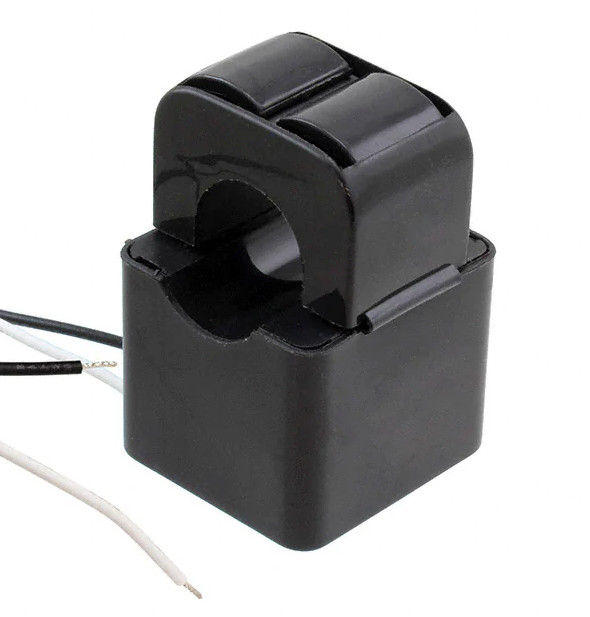

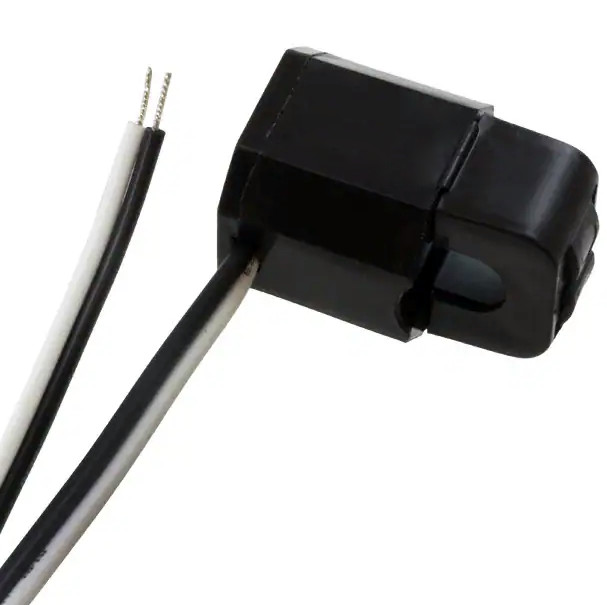

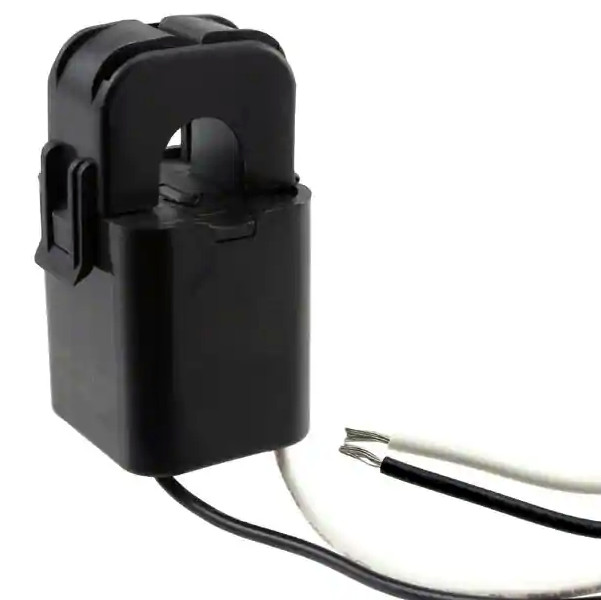

600A Permalloy Split Core Current Transformer 1.0 Class
600A Permalloy Split Core Current Transformer 1.0 Class 600A Permalloy Split Core Current Transformer 1.0 Class 600A Permalloy Split Core Current Transformer 1.0 Class

Duży Obraz :  Przekładnik prądowy z rdzeniem dzielonym 600A Permalloy 1.0 Class Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria ACST
Zapłata:
Minimalne zamówienie: negocjacja
Cena: Negotiation
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T / T
Możliwość Supply: 10000 / miesiąc
Szczegółowy opis produktu
Zakres prądu: 5 ~ 600A Wynik: 0-500mA lub 0,333VAC
Klasa: 0,5-1,0 walizka: Plastikowy
Możliwość dostosowania: tak Cewka: Rdzeń ze stopu
High Light:

Przekładnik prądowy z rdzeniem dzielonym Permalloy

,

Przekładnik prądowy z rdzeniem dzielonym 600A

,

Przekładnik prądowy z rdzeniem dzielonym klasy 1.0

Niskie napięcie 5A ~ 600A Wejście 333mV 500mV Wyjście Przekładnik prądowy z dzieloną cewką, wysoka dokładność
Przekładniki prądowe z dzielonym rdzeniem zaprojektowano z myślą o szybkiej i łatwej instalacji Konstrukcja z dzielonym rdzeniem umożliwia bezkontaktowe pomiary prądu poprzez indukcję pola magnetycznego bez konieczności odłączania przewodu pierwotnego w trybie offline i odłączania w celu instalacji przekładników prądowych. pomiar prądu.Wewnętrzny precyzyjny rezystor obciążający w uzwojeniu wtórnym przekładnika prądowego zapewnia bezpieczne wyjście niskiego napięcia i umożliwia bezpieczne otwarcie uzwojenia wtórnego

Funkcje:

  • Konstrukcja samoblokująca, bezpieczna, łatwa w montażu, przenośna
  • Szerokie okno wewnętrzne, umożliwiające zaciskanie dużych kabli lub szyn zbiorczych
  • Szeroka gama rozmiarów, aby pomieścić wszystkie istniejące instalacje
  • Izolowana plastikowa obudowa uznana zgodnie z UL94-V0
  • Wtyczki przewodów, wtyczki audio, wtyczki zasilania i tak dalej pięć rodzajów wtyczek


Aplikacje:

  • Pomiar prądu, monitorowanie i ochrona przewodów elektrycznych i wyposażenia.
  • Pomiar prądu i mocy silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i automatyki - układ sterowania.
  • Urządzenie do monitorowania prądu, mocy i energii.
  • Urządzenie zabezpieczające przekaźnik.


Parametr mechaniczny



Parametr elektrycznyParametr mechaniczny
Częstotliwość50-2 KHzWalizkaPA / UL94-V0
Znamionowe wejście5A-200AZwojnicaPBT
Skala10% do 120% wRdzeńStal silikonowa
Znamionowa moc wyjściowa0,333 V (AC) lub 0-500 mAStruktura wewnętrznaEpoksyd
Stosunek≤ ± 1,0%BudowaWiązanie
Kąt fazowy≤ ± 60 minOperacja Temp-25oC ~ + 75oC
Dziwne dielektryka2,5 kV / 1 mA / 1 minWilgotność pracy≤85%
Odporność izolacjiDC500V / 100MΩ minPołączenie wyjściowePrzewód UL1015 20AWG 2,5 m



MODELACST
Aktualny stosunek300A / 100mA400A / 40mA500A / 50mA600A / 60mA300 ~ 600A / 0,333V
Prąd pierwotny300A400A500A600A300 ~ 600A
Max. Obecny360A480A600A720A720A
Wynik100mA40mA50mA60mA333mV
Odporność na obciążenie50Ω/
Klasa0,5 / 1,0
Stosunek obrotów3000: 110000: 110000: 110000: 1/
Poziom ochrony7,5 V0-P7,5 V0-P7,5 V0-P7,5 V0-P7,5 V0-P
Kategoria izolacjiKATIII
Stan roboczy-20 ℃ ~ + 50 ℃, ≤85% RH, bez kondensacji, możliwość instalacji w domu i w dowolnym kierunku
Warunki przechowywania-30 ℃ ~ + 50 ℃, ≤85% wilgotności względnej, bez kondensacji

Uwaga: powyższy współczynnik prądu jest typem powszechnym, można dostosować dawkę zgodnie z

wymagania klientów.


Uwagi: Specyfikacje produktu można dostosować
