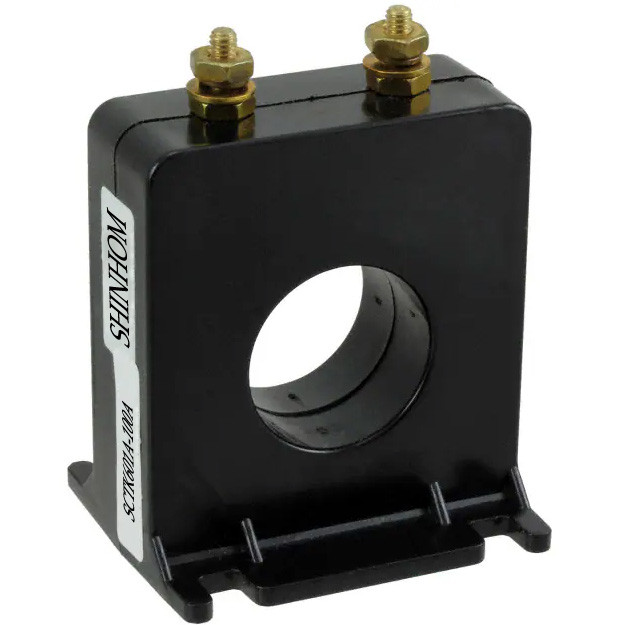

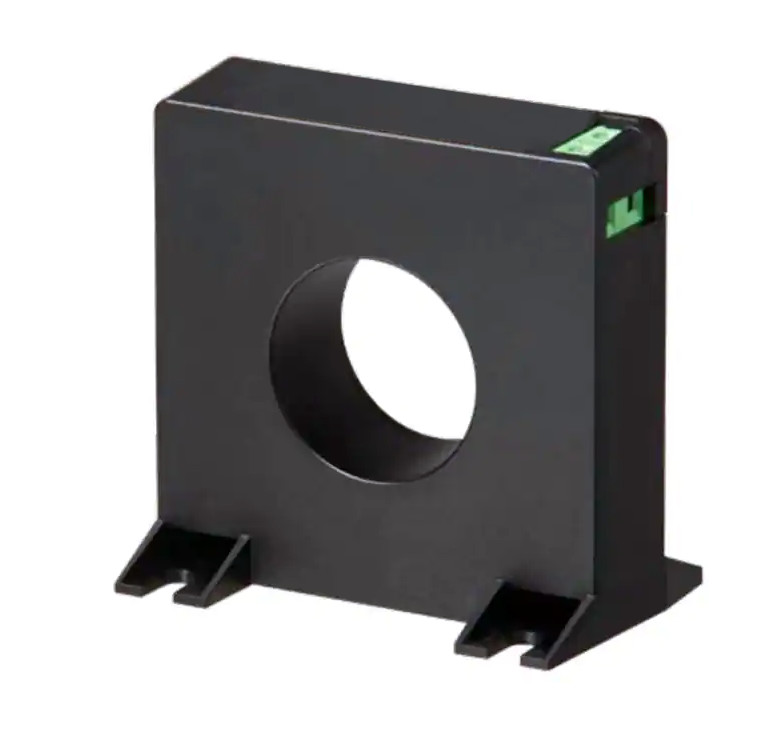

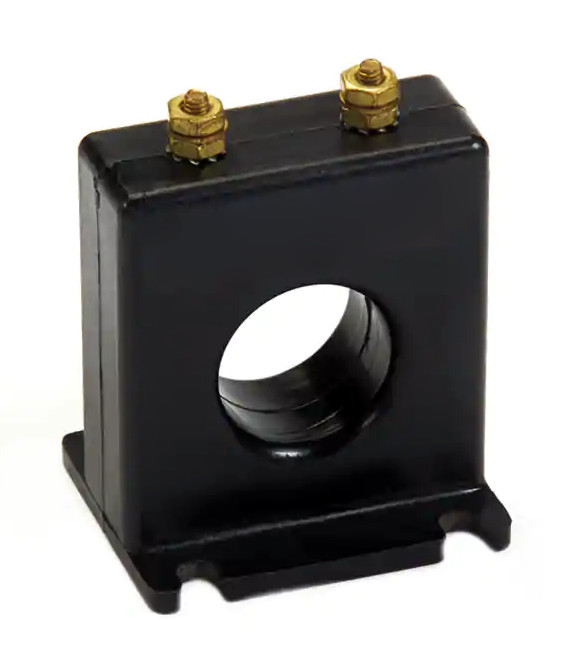

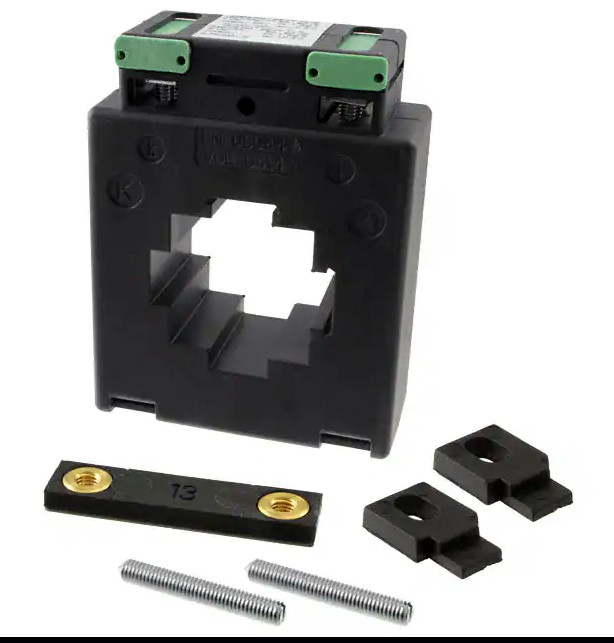

Okablowanie elektryczne 400 Hz 10KV Czujnik prądu z dzielonym rdzeniem

Przekładnik prądowy z rdzeniem dzielonym o wysokiej dokładności, czujnik prądu

Współczynnik prądu przekładnika prądowego jest oparty na założeniu, że przewód pierwotny przechodzi raz przez otwór transformatora.Współczynnik zmniejsza się wielokrotnie, przepuszczając przewód przez otwór.Transformator o przełożeniu 200: 5 zmienia się na 100: 5, jeśli dwie pętle są wykonane przez transformator z przewodem pierwotnym.Stosunek transformatora wyniesie 50: 5, jeśli cztery pętle zostaną wykonane z przewodem pierwotnym itp.

Funkcje:

• Częstotliwość robocza: od 50 do 400 Hz.
• Klasa izolacji: pełna fala 0,6 KV BIL 10 KV.
• Zaciski: Kołki mosiężne nr 8-32 UNC z płaską podkładką i nakrętkami sześciokątnymi. Moment obrotowy: 15 in-lb (1,69 Nm) max.
• Średnica okna: 1,13 cala (28,7 mm).
• Waga: 8,0 uncji (226,0 g).

Aplikacje:

• Pomiar prądu, monitorowanie i ochrona przewodów elektrycznych i wyposażenia.
• Pomiar prądu i mocy silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i automatyki - układ sterowania.
• Urządzenie do monitorowania prądu, mocy i energii.
• Urządzenie zabezpieczające przekaźnik.

Uwagi: Specyfikacje produktu można dostosować
