Dom /Produkty/Transformator RF/OEM Wysokiej Dokładności Transformator Flash Trigger dla Systemów Zapłonu Pulsowego

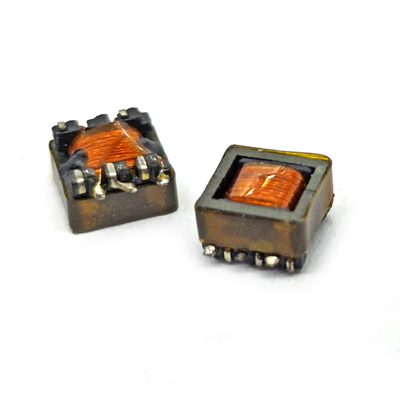

OEM Wysokiej Dokładności Transformator Flash Trigger dla Systemów Zapłonu Pulsowego

6000
MOQ
OEM High Accuracy Flash Trigger Transformer for Pulsed-Ignition Systems
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Częstotliwość robocza: 1 kHz (częstotliwość testu indukcyjnego)
Izolacja: Izolacja wzmocniona prądem przemiennym 0,5 kV (PRI-SEC/COIL-RORE)
Temperatura przechowywania: -40 ℃ do +125 ℃ (środowisko niekondensowe)
Główny materiał: Ferryt EEC6.2 K2.3p
Temperatura pracy: -40 ℃ do +130 ℃ (operacja pełnego obciążenia)
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: STEEC6.2
Dokument: STEEc.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: T/T, L/C
opis produktu

Zaprojektowana dla kompaktowych rozwiązań zasilania impulsowego, seria STEEC6.2 wykorzystuje rdzenie ferrytowe EEC6.2 z certyfikowanymi przez UL bobinami fenolowymi. Precyzyjnie nawinięta drutem emaliowanym poliuretanowym 180℃, zapewnia stabilność indukcyjności ±15% i wzmocnioną izolację (0,5kV AC). Wykorzystując taśmę wysokotemperaturową #1218 i enkapsulację lakierem, działa niezawodnie w temperaturach otoczenia 130℃. Idealna do zastosowań przemysłowych i konsumenckich o ograniczonej przestrzeni.


Parametry elektryczne

Model Indukcyjność (L6-4) Indukcyjność (L3-1) DCR (R6-4) DCR (R3-1) Test Hi-Pot (PRI-SEC/CEWKA-RDZEŃ)
STEEC6.2-001 830μH ±15% 5.3μH ±15% ≤11.0Ω ≤200mΩ 0.5kV AC, 50Hz, 2mA, 1s
STEEC6.2-002 830μH ±15% 20μH ±15% ≤11.0Ω ≤450mΩ 0.5kV AC, 50Hz, 2mA, 1s
*Warunki testowe: 1kHz, 0.25V dla indukcyjności; EPE 7112 dla Hi-Pot*

Lista materiałów

  • Bobina: Fenol T375J (UL 594VΦ, 130℃)

  • Rdzeń: Ferryt EEC6.2 K2.3P

  • Drut: Poliuretan GRD2/GRD3 (180℃)

  • Taśma: #1218 (180℃)

  • Lakier: T42604 (130℃)


Zastosowania
Systemy zasilania przemysłowego:

  • ≤20W izolowane przetwornice DC/DC

  • Moduły zasilania pomocniczego dla PLC

Elektronika użytkowa:

  • Jednostki podświetlenia LED

  • Obwody sprzężenia zwrotnego ładowarek USB-C

Projekty krytyczne dla bezpieczeństwa:

  • Wzmocniona izolacja dla zasilaczy medycznych

  • Regulacja napięcia na płytach sterowania HVAC


Etykietka:

rf balun transformer

rf impedance transformer

radio frequency transformer
