Robustny transformator mocy SMD z wzmocnioną izolacją dla obwodów przemysłowych o wysokiej temperaturze i kompaktowym odcisku

5000
MOQ

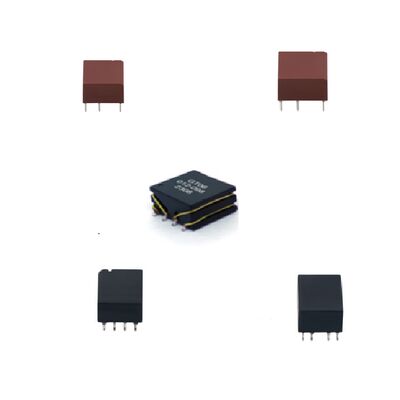

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Kompaktowy transformator mocy

,

Transformator mocy SMD

,

Transformator mocy z izolacją wzmocnioną
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: GT06LXXA0
Dokument: GT06LXXA0 _.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Zaawansowany i wzmocniony transformator mocy SMD do obwodów przemysłowych o wysokiej temperaturze
Seria GT06LXXA0 to wysokowydajny transformator mocy SMD zaprojektowany do wymagających zastosowań przemysłowych i motoryzacyjnych.Wyposażone w urządzenia do przechowywania energii elektrycznej, w tym urządzenia do przechowywania energii elektrycznej, posiada wzmocnioną izolację zgodną z normą IEC62368-1, zapewniającą bezpieczeństwo i trwałość w środowiskach wysokiego napięcia.ten izolacyjny transformator zapewnia doskonałą wydajność elektryczną, w tym niska indukcyjność przecieków i wysoka izolacja połączeń, co czyni go idealnym dla konwerterów DC-DC, źródeł zasilania i izolowanych interfejsów sygnałowych.
Główne specyfikacje
Parametry Specyfikacja
Opcje współczynnika obrotu Dostępne różne stosunki (1:1, 1:2, 8:3, 3:4, itp.) w zależności od modelu
Indukcja (Pin 1-3) 538μH do 680μH (±35%) mierzone w 100kHz, 100mVrms
Indukcja wycieku (1-3 z 4-6 skróconymi) Tak niskie jak 0,6 μH do 2,0 μH maksymalnie
Pojemność (od pierwotnej do wtórnej) ≤ 15pF do maksymalnie 30pF
DCR (Primary 1-3) 750 mΩ do 1500 mΩ maksymalnie
DCR (szkoly średnie 6-4) 750 mΩ do 1300 mΩ maksymalnie
Napięcie izolacyjne 4KVrms (550Vrms ciągłe)
Wykrycie i wypróżnienie ≥ 8 mm pomiędzy pierwotnym i wtórnym
Temperatura pracy -40°C do +125°C
Temperatura przechowywania -40°C do +125°C
Profil lutowania fal Zgodne z wytycznymi dotyczącymi podgrzewania, podgrzewania, strefy krytycznej i temperatury szczytowej
Ocena MSL Poziom 1, trwałość na podłodze 0,5 roku w temperaturze ≤ 30°C/60% RH
Główne zastosowania
Przemysłowe źródła zasilania: izolowane moduły prądu stałego i prądu prądu stałego, konwertery mocy w trybie przełącznikowym
Elektronika motoryzacyjna: ładowarki pokładowe, systemy zarządzania bateriami i systemy zasilania pojazdów elektrycznych
Telekomunikacje i sieci: Izołowane interfejsy sygnałowe, transformatory PoE (Power over Ethernet)
Systemy energii ze źródeł odnawialnych: Inwertery słoneczne, konwertory magazynowania energii wymagające wzmocnionej izolacji
Urządzenia medyczne i bezpieczeństwo krytyczne: etapy zasilania, w których wymagana jest wysoka izolacja i niezawodność
Adaptory zasilania dla konsumentów i IoT: kompaktowe, wysokotemperaturowe modele AC-DC i DC-DC
Etykietka:

Certyfikowany transformator wysokiej częstotliwości AEC-Q200

4KVrms Izolacyjny transformator napięcia

Kompaktowy transformator izolacyjny śladu SMD
