Certyfikowany transformator mocy wysokiej częstotliwości AEC-Q200 z napięciem izolacyjnym 4KVrms i kompaktowym śladem SMD dla pojazdów elektrycznych i przemysłu 4.0

5000
MOQ

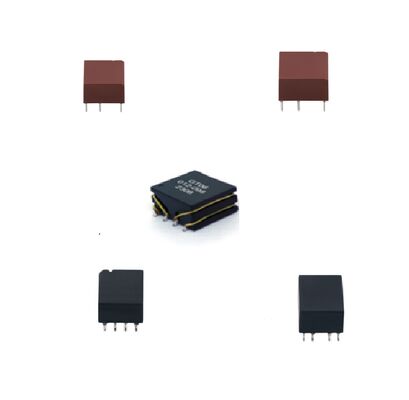

AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Kompaktowa obudowa SMD transformatora wysokiej częstotliwości

,

Transformator wysokiej częstotliwości AEC-Q200
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: GT06KXXA0
Dokument: GT06KXXA0 _.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Transformator wysokonapięciowy izolacyjny dla pojazdów elektrycznych i systemów przemysłowych 4.0
Zaprojektowany dla najbardziej wymagających środowisk motoryzacyjnych i przemysłowych,Seria GT06K jest certyfikowanym transformatorem wysokonapięciowym izolacyjnym AEC-Q200 zapewniającym niezawodną wydajność w ekstremalnych warunkach, włączając szeroki zakres temperatur (-40 °C do +125 °C), wibracje i rozpylanie soli, wyposażony w wzmocnioną izolację zgodną z normą IEC 62368-1 i minimalną odległość schodzenia 8 mm,zapewnia solidną izolację elektryczną do 4KVrms dla zastosowań o kluczowym znaczeniu dla bezpieczeństwaJego kompaktowy ślad SMD i konstrukcja do spawania falą czynią go idealnym wyborem dla nowej generacji pojazdów elektrycznych i inteligentnych systemów produkcyjnych wymagających wysokiej wydajności, wysokiej niezawodności,i Przemysł 4.0 kompatybilność.
Główne specyfikacje
Opcje współczynnika obrotu Wielokrotne konfiguracje od 1:1 do 8:3 (np. 1:1, 1:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9, 1:1.7)
Indukcja (Pin 1-3) 538μH lub 680μH (±35%) mierzone w 100kHz, 100mVrms
Indukcja wycieku 00,6 μH do 2,0 μH maksymalnie (pierwotny z wtórnym krótkim prędkością)
Pojemność (od pierwotnej do wtórnej) 15pF do 30pF maksymalnie
Oporność prądu stałego (podstawowa 1-3) 750 mΩ do 1500 mΩ maksymalnie
Odporność prądu stałego (sekundarny poziom 6-4) 750 mΩ do 1500 mΩ maksymalnie
Napięcie izolacyjne 4KVrms (550Vrms ciągłej pracy)
Odległość do przesuwania się i odległość do otwarcia ≥ 8 mm pomiędzy owinięciami pierwotnymi a wtórnymi
Temperatura pracy i przechowywania -40°C do +125°C
Certyfikacja i zgodność Kwalifikowana AEC-Q200, wzmocniona izolacja IEC62368-1
Ocena MSL Poziom 1, trwałość na podłodze 0,5 roku w temperaturze ≤ 30°C / 60% RH
Profil lutowniczy Zalecany profil lutowania falowego wraz z wytycznymi dotyczącymi przedgrzewania, podnoszenia, temperatury szczytowej (250°C±3°C) i obniżania
Wnioski
Systemy pojazdów elektrycznych:Ładowarki pokładowe (OBC), systemy zarządzania akumulatorami (BMS), jednostki napędowe elektryczne i konwertery prądu stałego do prądu stałego
Infrastruktura ładowania pojazdów elektrycznych:Moduły zasilania AC/DC w stacjach ładowania i pudełkach ściennych
Automatyka przemysłowa i przemysł 4.0:Silniki napędowe, serwo sterowniki, sterowniki PLC i precyzyjne systemy sterowania ruchem
Energia odnawialna:Inwertery fotowoltaiczne, systemy magazynowania energii (ESS) i przetworniki podłączone do sieci
Telekomunikacje i sieci:Izolowane źródła zasilania dla routerów, przełączników i urządzeń PoE
Elektronika medyczna i kolejowa:Bezpiecznie odizolowane etapy zasilania, w których wymagana jest wysoka niezawodność i certyfikacja
Etykietka:

Certyfikowany transformator wysokiej częstotliwości AEC-Q200

4KVrms Izolacyjny transformator napięcia

Kompaktowy transformator izolacyjny śladu SMD
