Ferrytowy transformer prądu rdzeniowego częstotliwość pracy 2kHz do 500kHz Nominalny prąd wejściowy 25A do 50A 3500VDC Hi Pot przetestowany na obwody ochrony PCB

1000
MOQ

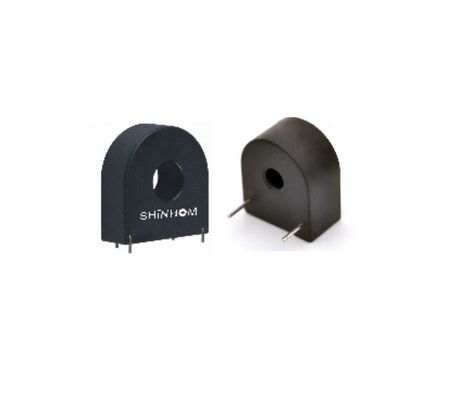

Ferrite Core Current Transformer Operating Frequency 2kHz to 500kHz Rated Input Current 25A to 50A 3500VDC Hi Pot Tested for PCB Protection Circuits
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Częstotliwość robocza:: 2 kHz – 500 kHz
Izolacja:: Konstrukcja o wysokiej izolacji, testowana przy użyciu Hi-Pot przy napięciu 3500 V DC
Temperatura przechowywania:: -30°C do +80°C
Główny materiał:: rdzeń ferrytowy
Typ montażu:: Otwór przelotowy, montaż na płytce drukowanej
Znamionowy prąd wejściowy:: 25A do 50A
Znamionowy prąd wyjściowy:: 25 mA do 500 mA
Dostosuj projekt:: Dostępny OEM / ODM, możliwość dostosowania współczynnika zwojów i prądu wyjściowego
Podkreślić:

Obwody ochrony PCB Prąd transformator

,

2kHz do 500kHz transformator prądu

,

Transformator prądu od 25A do 50A
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: ACST010F/FH
Dokument: ACST010F-FH series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Wysoka niezawodność poprzez otwór transformator prądu wysokiej częstotliwości dla obwódów ochrony PCB
Seria ACST010F/FH jest wysokiej wydajnościTransformator prądu wysokiej częstotliwościWykorzystuje się go do wykrywania prądu impulsowego i ochrony obwodu w aplikacjach zasilania przełącznikowego.Przez transformator biegu dziuryjest zoptymalizowany do bezpośredniego montowania płytek PCB, zapewniając stabilną wydajność elektryczną i łatwą integrację z systemami elektronicznymi o wysokiej częstotliwości.
Zbudowany z ferrytowym rdzeniem i płomienioodporną obudową PBT, ACST010F/FH Series zapewnia niezawodną konwersję sygnału w szerokim zakresie częstotliwości operacyjnych od 2 kHz do 500 kHz.Jego solidna struktura izolacyjna i wysoka wytrzymałość dielektryczna sprawiają, że jest niezawodnymTransformator prądu montowany na PCBdla wymagających środowisk przemysłowych.

Kluczowe cechy
  • Transformator prądu wysokiej częstotliwości zoptymalizowany do wykrywania prądu impulsowego
  • Projektowanie otworów do bezpośredniego montażu PCB i bezpiecznej instalacji
  • Konstrukcja rdzenia ferrytowego zapewnia stabilną wydajność przy wysokich częstotliwościach
  • Opcje szerokiego współczynnika obrotowego w celu wspierania różnych wymogów czuwania prądu
  • Wysoka wytrzymałość dielektryczna o wartości Hi-Pot do 3500VDC
  • Odporna na ogień obudowa PBT z osłoną z żywicy epoksydowej w celu zwiększenia niezawodności

Charakterystyka elektryczna
(zależne od modelu)
Wskaźnik obrotowy 150 do 1:2000
Narysowany prąd wejściowy 25A do 50A
Narysowany prąd wyjściowy 25 mA do 500 mA
Wyższy pot (Vdc) 3500VDC
Zakres częstotliwości roboczej 2 kHz - 500 kHz

Specyfikacje środowiskowe
Temperatura pracy -20°C do +70°C
Temperatura przechowywania -30°C do +80°C

Wnioski
  • Ochrona obwodu przełączania zasilania
  • Wykrywanie prądu pulsowego o wysokiej częstotliwości
  • Systemy sterowania mocą oparte na PCB
  • Elektronika energetyczna przemysłowa
  • Wbudowane moduły monitorowania prądu

Dlaczego wybrać serię ACST010F/FH?
Seria ACST010F/FH łączy w sobie kompaktową strukturę, odpowiedź szerokiej częstotliwości i wysoką niezawodność izolacyjną, co czyni ją idealnymPrąd transformatorrozwiązanie dla nowoczesnych konstrukcji elektronicznych o wysokiej częstotliwości.podczas gdy wiele opcji współczynnika obrotowego zapewnia elastyczność dla różnych zastosowań wykrywania prądu.
