Wysokoczęstotliwościowy transformator prądowy z częstotliwością pracy 2 kHz – 500 kHz i testem Hi-Pot 3500 VDC dla obwodów ochronnych PCB

1000
MOQ

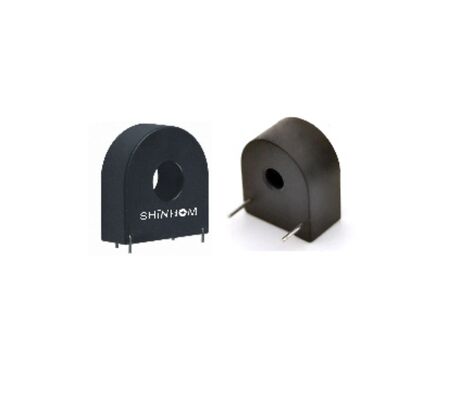

High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Częstotliwość robocza:: 2 kHz – 500 kHz
Izolacja:: Konstrukcja o wysokiej izolacji, testowana przy użyciu Hi-Pot przy napięciu 3500 V DC
Temperatura przechowywania:: -30°C do +80°C
Główny materiał:: rdzeń ferrytowy
Typ mocowania:: Otwór przelotowy, montaż na płytce drukowanej
Znamionowy prąd wejściowy:: 25A do 50A
Znamionowy prąd wyjściowy:: 25 mA do 500 mA
Dostosuj projekt:: Dostępny OEM / ODM, możliwość dostosowania współczynnika zwojów i prądu wyjściowego
Podkreślić:

Transformator prądowy wysokiej częstotliwości 2 kHz – 500 kHz

,

Przekładnik prądowy 3500 VDC Hi-Pot testowany przez otwór

,

Przekładnik prądowy z rdzeniem ferrytowym do montażu na płytce drukowanej
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: ACST010F/FH
Dokument: ACST010F-FH series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Wysoka niezawodność Przekładnik prądowy wysokiej częstotliwości z otworem przelotowym do obwodów zabezpieczających PCB
Seria ACST010F/FH charakteryzuje się wysoką wydajnościąTransformator prądowy wysokiej częstotliwościzaprojektowany do dokładnego wykrywania prądu impulsowego i ochrony obwodów w zastosowaniach związanych z zasilaczami impulsowymi. Posiada zwartą konstrukcję z otworami przelotowymiPrzekładnik prądowy z otworemjest zoptymalizowany do bezpośredniego montażu na płytce drukowanej, zapewniając stabilną wydajność elektryczną i łatwą integrację z systemami elektronicznymi wysokiej częstotliwości.
Zaprojektowane z rdzeniem ferrytowym i ognioodporną obudową PBT, seria ACST010F/FH zapewnia niezawodną konwersję sygnału w szerokim zakresie częstotliwości roboczych od 2 kHz do 500 kHz. Solidna konstrukcja izolacyjna i wysoka wytrzymałość dielektryczna sprawiają, że jest niezawodnyTransformator prądowy do montażu na płytce drukowanejdla wymagających środowisk przemysłowych.
Kluczowe funkcje
  • Przekładnik prądowy wysokiej częstotliwości zoptymalizowany do wykrywania prądu impulsowego
  • Konstrukcja z otworami przelotowymi do bezpośredniego montażu na płytce drukowanej i bezpiecznej instalacji
  • Konstrukcja rdzenia ferrytowego zapewnia stabilną pracę przy wysokich częstotliwościach
  • Szerokie opcje współczynnika zwojów w celu obsługi różnych wymagań dotyczących wykrywania prądu
  • Wysoka wytrzymałość dielektryczna przy napięciu znamionowym Hi-Pot do 3500 V DC
  • Obudowa z ognioodpornego PBT pokryta żywicą epoksydową zapewniającą większą niezawodność
Charakterystyka elektryczna
(w zależności od modelu)
Stosunek obrotów 1:50 do 1:2000
Znamionowy prąd wejściowy 25A do 50A
Znamionowy prąd wyjściowy 25 mA do 500 mA
Hi-Pot (Vdc) 3500 V prądu stałego
Zakres częstotliwości roboczej 2 kHz - 500 kHz
Specyfikacje środowiskowe
Temperatura pracy -20°C do +70°C
Temperatura przechowywania -30°C do +80°C
Aplikacje
  • Zabezpieczenie obwodu zasilania przełączającego
  • Wykrywanie prądu impulsowego o wysokiej częstotliwości
  • Systemy sterowania mocą oparte na PCB
  • Elektronika przemysłowa
  • Wbudowane moduły monitorowania prądu
Dlaczego warto wybrać serię ACST010F/FH?
Seria ACST010F/FH łączy w sobie zwartą konstrukcję, szerokie pasmo przenoszenia i wysoką niezawodność izolacji, co czyni ją idealnymTransformator prądurozwiązanie dla nowoczesnych projektów elektronicznych wysokiej częstotliwości. Konfiguracja do montażu na płytce drukowanej z otworami przelotowymi zapewnia długoterminową stabilność, a opcje wielu współczynników zwojów zapewniają elastyczność w różnorodnych zastosowaniach wykrywania prądu.
