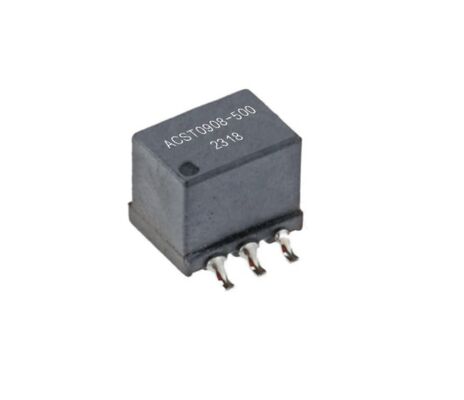

Wysokiej dokładności transformator prądowy 15A prądu pierwotnego, indukcyjność wtórna 60 mH do monitorowania mocy na PCB w zakresie 50 kHz do 500 kHz

5000
MOQ
High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Wysokiej dokładności transformator czujnika prądu

,

Transformator czujnika prądu monitorowania mocy PCB
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: ACST0908
Dokument: ACST0908 Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Kompaktowy transformator prądu o wysokiej dokładności do monitorowania zasilania PCB
TheSeria ACST0908to rodzina wydajnych urządzeńTransformatory zmysłu prąduzaprojektowane do precyzyjnego monitorowania prądu przemiennego w nowoczesnej energoelektronice. Zaprojektowany dlaAplikacje do montażu na płytce drukowanejte kompaktowe transformatory oferują stabilne współczynniki zwojów, niski współczynnik DCR i wysoką wydajność izolacji, co czyni je idealnymi do zasilaczy impulsowych, obwodów sterowania silnikami, systemów oświetleniowych i sprzętu automatyki przemysłowej.
Przy prądzie pierwotnym znamionowym15Ai indukcyjność wtórna do60 mHseria ACST0908 zapewnia niezawodną pracę w szerokim zakresie częstotliwości od50 kHz do 500 kHz. Każdy model ma zoptymalizowaną konstrukcję, która zapewnia stałą dokładność wyjściową i doskonałą stabilność termiczną w różnych warunkach obciążenia.
W ramach zaawansowanychCzujniki prądu przemiennegostosowana w monitorowaniu mocy i pętlach sprzężenia zwrotnego, seria ACST0908 pomaga inżynierom osiągnąć zwiększoną wydajność, bezpieczeństwo i kontrolę w systemach prądu przemiennego o znaczeniu krytycznym.

Kluczowe funkcje
  • Konstrukcja zgodna z RoHS
    Zapewnia bezpieczne dla środowiska materiały odpowiednie do nowoczesnego montażu elektronicznego.
  • Dokładne opcje współczynnika skrętu
    Dostępne w1:50,1:100, I1:200konfiguracje umożliwiające elastyczne projektowanie systemu.
  • Praca z wysoką częstotliwością
    Idealny do zastosowań od50 kHz do 500 kHz, obsługujący wydajne SMPS i sprzężenie zwrotne napędu silnikowego.
  • Kompaktowy pakiet do montażu na płytce drukowanej
    Niewielka konstrukcja kompatybilna z automatycznym lutowaniem rozpływowym.
  • Silna izolacja elektryczna
    Wytrzymuje1,2 kVnapięcie izolacji pomiędzy uzwojeniem pierwotnym i wtórnym.
  • Niski opór pierwotny
    Tylko7 mΩ, minimalizując straty mocy w ścieżkach wysokoprądowych.
  • Niezawodny w ekstremalnych temperaturach
    Zakres działania na wolnym powietrzu:-40°C do +150°C
    Składowanie:-40°C do +125°C

Charakterystyka elektryczna @ 25°C
Numer części Stosunek obrotów sek. Indukcyjność (mH) Min. (10 kHz, 0,1 V) DCR Max (pierwotny/wtórny) Napięcie izolacji (kV) Rezystancja końcowa dla 1 Vout / 1 A in (Ω)
ACST0908-500 1:50 3.8 7,0 mΩ / 0,5 Ω 1,2 kV 50 Ω
ACST0908-101 1:100 14.8 7,0 mΩ / 3,2 Ω 1,2 kV 100 omów
ACST0908-201 1:200 60,0 7,0 mΩ / 6,6 Ω 1,2 kV 200 omów

Charakterystyka fizyczna i informacje o uzwojeniu
  • Wymiary:10,8 × 9,0 × 8,2 mm
  • Rozstaw pinów:2,54 mm
  • Pakiet kompatybilny z montażem powierzchniowym
  • Sugerowany układ terenu:Układ 6,38 mm × 11,8 mm
  • Podstawowe piny:1-2-5-6
  • Dodatkowe piny:3-4

Aplikacje
  • Sprzęt lotniczy i kosmiczny
    Precyzyjne monitorowanie systemów prądu przemiennego o znaczeniu krytycznym.
  • Urządzenia podmorskie i morskie
    Stabilne wykrywanie prądu w trudnych warunkach środowiskowych.
  • Systemy sterowania elektrownią
  • Urządzenia transportowe
    Pociągi, statki, samochodowe moduły zasilania.
  • Sprzęt oświetleniowy LED/CCFL
    Pomiar sprzężenia zwrotnego w obwodach sterownika wysokiej częstotliwości.
  • Sterowanie silnikami i automatyka przemysłowa
  • Sprzęt do przetwarzania danych
    Zasilacze serwerowe, wysokowydajne przetwornice DC/AC.
  • Systemy zapobiegania katastrofom i monitorowania bezpieczeństwa
