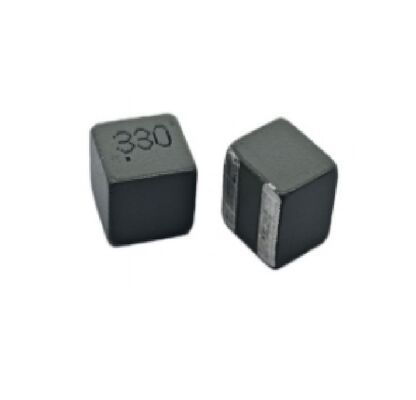

LPM6030B Series SMD Molded Power Inductor z 3,0 mm Ultra-Low Profile, High Saturation Current (39A) i Ultra-Low DCR dla obwodów mocy o wysokim prądzie

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Cewka indukcyjna SMD o średnicy 3

,

0 mm i bardzo niskim profilu

,

Formowana cewka mocy o wysokim prądzie nasycenia
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: LPM6030B
Dokument: LPM6030B Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
SMD Formate Power Inductors serii LPM6030B
Zaprojektowany do ograniczonych przestrzeni, obwodów zasilania wysokiego prądu, seria LPM6030B stanowi przełom w technologii induktorów niskiego profilu, z niezwykle szczupłą wysokością zaledwie 3,0 mm.Wykorzystanie zaawansowanych rdzeni w proszku żelaza węglowanowego, te induktory mocy SMD zapewniają wyjątkowo wysoką moc prądu nasycenia, o mocy nominalnej do 39A, zapewniając stabilną pracę w wymagających warunkach obciążenia.Ich ultra niskie DCR minimalizuje straty przewodzenia, co czyni je idealnymi do wydajnych, wysokiej gęstości projektów konwersji mocy w przenośnej i kompaktowej elektroniczności.
Kluczowe cechy
  • Zakres indukcji: 0,18μH do 3,3μH (± 20% @0Adc)
  • Prąd cieplny nominalny (IDC): od 8A do 32A
  • Prąd nasycenia (Isat): 12,2A do 39A
  • DCR (typ): od 1,59mΩ do 19,92mΩ
  • Częstotliwość samorezonansowa (typ): od 26 MHz do 141 MHz
  • Ultra niskie profile: 6,6 mm x 6,4 mm x 3,0 mm
  • 100% wolne od ołowiu i zgodne z RoHS
  • Temperatura pracy: -40°C do +165°C
Specyfikacje techniczne
Parametry Zakres/wartość
Zakres indukcji 00,18μH do 3,3μH (± 20% @0Adc)
Prąd cieplny nominalny (IDC) 8A do 32A
Prąd nasycenia (Isat) 12.2A do 39A
DCR (typowy) 10,59 mΩ do 19,92 mΩ
Częstotliwość samorezonansowa 26 MHz do 141 MHz
Wymiary 60,6 mm x 6,4 mm x 3,0 mm
Temperatura pracy -40°C do +165°C
Wnioski
  • Konwertery prądu stałego/prądu stałego o wysokim napięciu do zasilania procesorów i procesorów graficznych w laptopach i ultrabookach
  • Moduły zarządzania energią (PMM) w smartfonach, tabletach i wyświetlaczach LCD
  • Pojazdy z napędem elektrycznym
  • Przetworniki punktu obciążenia (PoL) w serwerach i urządzeniach pamięci masowej
  • Przenośna elektronika użytkowa, w tym DSC, DVC i PDA
Częste pytania
Jaka jest główna zaleta wysokości 3,0 mm LPM6030B?
Bardzo niski profil 3,0 mm umożliwia integrację w bardzo cienkich nowoczesnych urządzeniach, takich jak szczupłe laptopy i kompaktowe moduły, w których wysokość Z jest krytycznie ograniczona.
W jaki sposób wysoki prąd nasycony przynosi korzyści konwerterom DC/DC?
Wysoki prąd nasycenia zapewnia, że induktor utrzymuje indukcyjność w warunkach wysokiego obciążenia, zapobiegając spadku wydajności i zapewniając stabilne napięcie wyjściowe w zastosowaniach CPU / GPU VRM.
Czy te induktory nadają się do przełączania wysokiej częstotliwości?
Tak, z typowym SRF do 141 MHz dla modeli o niższej indukcyjności są stabilne do stosowania w nowoczesnych źródłach zasilania wysokiej częstotliwości.
Co wskazuje bieg cieplny nominalny (IDC)?
To prąd stały powoduje, że temperatura indukcji wzrasta o około 40 °C powyżej temperatury otoczenia, co stanowi wytyczne dla zarządzania cieplnym w ciągłej pracy.
