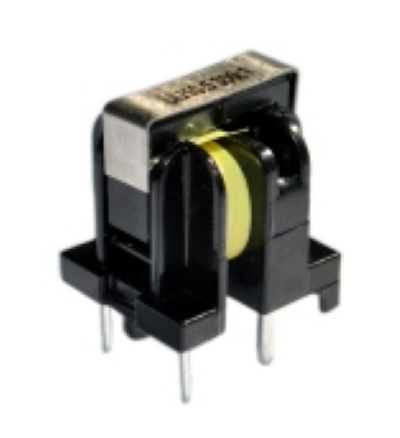

Transformator prądu ochronnego serii ACST11 do systemów monitorowania i testowania

W sprawieSeria ACST11transformator prądu zabezpieczającego stosujekonstrukcja podzielonej bobiny (podzielonej ramy), zapewniając doskonałe właściwości izolacyjne iwytrzymałość dielektryczna do 3000 VrmsJest odpowiedni do zastosowań takich jak monitorowanie prądu ochronnego, systemy ochrony badań i monitorowanie elektrochemiczne.

Ten transformator prądu jest zgodny zCertyfikowane przez UL normy systemów izolacyjnych klasy BJego kompaktowa konstrukcja pozwala na łatwą integrację z ograniczoną przestrzenią sprzętem.

Seria ACST11 oferuje wiele opcji współczynnika skrętu, począwszy od100 do 1500 obrotów, o średnim zakresie indukcji40 mH do 6800 mH, oraz maksymalny prąd pierwotny12 A do 300 A, umożliwiające elastyczne dostosowanie do różnych wymagań związanych z obecnym wykrywaniem i pomiarami.

• Izolacja UL klasy BWysoka wytrzymałość termiczna, niezawodna wydajność

• Siła dielektryczna 3000Vrms✓ Doskonała izolacja bezpieczeństwa

• Projektowanie podzielonej bobinyZwiększona izolacja, lepsze bezpieczeństwo

• Kompaktny pakietOszczędza powierzchnię PCB

• Zakres współczynnika obrotu¥ 100T do 1500T

• Indukcja wtórna️ od 40mH do 6800mH

• Maksymalny prąd pierwotny️ 12A do 300A

• Monitorowanie prądu ochronnegoOpieka nad prądem w systemach zasilania

• Badanie systemów ochrony¢ Badanie urządzenia zabezpieczającego przekaźnik

• Monitorowanie elektrochemiczneWykrywanie prądu w procesach elektrochemicznych

• Urządzenia sterujące przemysłowe ochrona ruchu i monitorowanie stanu ruchu

• Systemy zasilaniaWykrywanie prądu zasilania

P: Jaka jest wartość izolacji transformatora prądu serii ACST11?

A:Seria ACST11 jest zgodna z certyfikowanym przez UL systemem izolacyjnym klasy B (temperatura 130°C) i ma wytrzymałość dielektryczną do 3000 Vrms,zapewnienie wysokiej bezpieczeństwa i niezawodności w wymagających zastosowaniach.

P: Jakie są zalety konstrukcji podzielonej bobiny?

A:Struktura podzielonej bobiny poprawia oddzielenie izolacji pierwotnej od wtórnej, zwiększając zdolność odporności na napięcie.który pomaga zmniejszyć złożoność produkcji i ogólne koszty produkcji.

P: Jak wybrać odpowiedni model współczynnika obrotowego?

A:Wybór powinien opierać się na maksymalnym prądzie pierwotnym zastosowania.ACST11-201 (określony do 270 A)w celu zapewnienia wystarczającego marginesu konstrukcyjnego i niezawodnej pracy.
