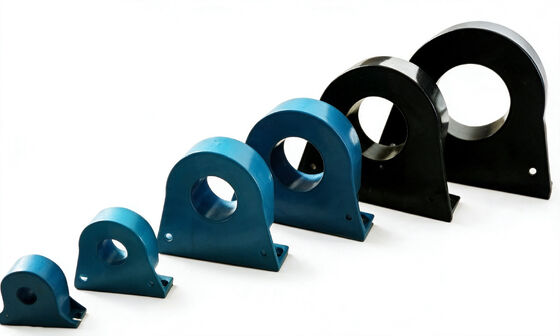

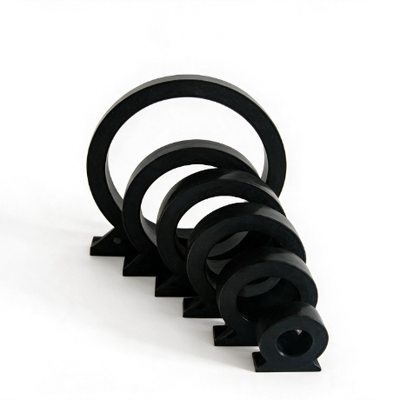

Miniaturowe śruby zamontowane w transformatorze prądu serii SCT 0-5000A do monitorowania i ochrony mocy

W sprawieTransformator prądu w miniaturowym układzie skrutkowym serii SCTjest przeznaczony do monitorowania mocy i zastosowań ochrony.0-5000Ao mocy wyjściowej0-500mA.Produkt wykorzystujewkrętowyWewnętrzne okno jest duże, umożliwiając bezpośrednie przejście kabli o wysokim prędkości lub miedzianych prętów.Wewnętrzny precyzyjny rezystor jest podłączony równolegle do drugorzędowego uzwojenia, zapewniając bezpieczne wyjście niskiego napięcia.Oszczędza to czas instalacji i koszty.≤ ± 0,1%. Błąd kąta fazy:≤ ± 5 minut. Spełnia wymagania dotyczące pomiarów wysokiej precyzji. Obudowa wykonana jest zABS/UL94-V0Wnętrze jest pokryte epoxy.Złoża stałelubnanokrystaliczneMateriał, nadający się do trudnych warunków.systemy dystrybucji energii,monitorowanie ruchu silnikowego,sterowanie oświetleniem,HVAC, orazsystemy sterowania automatyki.

• Wpływ znamionowy 0-5000A
• Zakres pomiarowy 5% do 120%
• Wydajność znamionowa 0-500mA
• Błąd stosunku ≤ ± 0,1%
• Błąd kąta fazy ¥ ≤ ± 5 minut
• Zakres częstotliwości ¥ 50-400 Hz
• Siła dielektryczna 2.5KV/1mA/1 minuta
• Odporność izolacyjna ≥ 1000MΩ (DC500V)
• Materiał obudowy: ABS/UL94-V0 opalany
• Materiał rdzenia Permalloy lub nanokrystal

• Monitorowanie prądu w systemie dystrybucji energii
• Pomiar i ochrona prądu silnika
• Monitoring mocy systemu oświetleniowego
• Monitorowanie prądu sprężarki powietrza
• Systemy HVAC
• Urządzenia zabezpieczające przekaźniki
• Urządzenia do monitorowania mocy i energii
• Systemy sterowania automatyki

P: Jaka jest dokładność współczynnika tego transformatora prądu?

A:Seria SCToferuje dokładność stosunku≤ ± 0,1%i błędu kąta fazy≤ ± 5 minutJest to klasa o wysokiej precyzji, nadająca się do monitorowania mocy, pomiaru energii i ochrony przekaźników, które wymagają wysokiej dokładności pomiaru.

P: Co to jest jednoobrotna struktura przepustowa?

Odpowiedź: Jednorazowa struktura przewodzenia oznacza, że zmierzony kabel lub miedziana pręta przechodzi bezpośrednio przez środkowe okno transformatora.Podczas instalacjiAby zapewnić najwyższą dokładność pomiarów, należy zapewnić, aby zmierzony przewodnik przechodził przez środek okna.

P: Dlaczego wyjście wtórne jest bezpiecznym niskim napięciem?

A: Nawijanie wtórne jest podłączone równolegle do wewnętrznego rezystora precyzyjnego, który przekształca sygnał prądu w sygnał wyjściowy niskiego napięcia (≤ 0,5 VSystemy pomiarowe, w tym urządzenia pomiarowe, które są podłączone do urządzeń pomiarowych, zapewniają bezpieczeństwo użytkowników i urządzeń pomiarowych.
