Rezystor chipów RF 2W-800W DC-18GHz dla stacji bazowych i sprzętu testowego

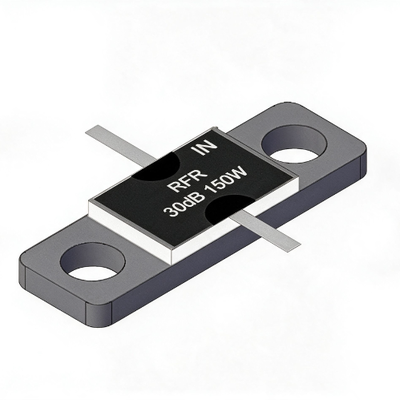

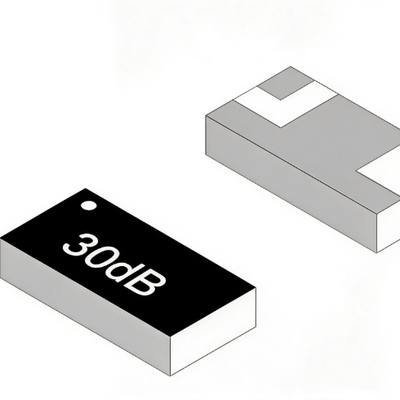

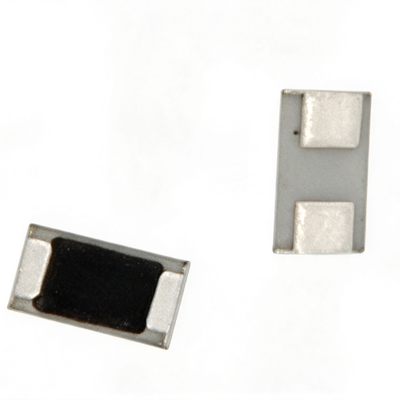

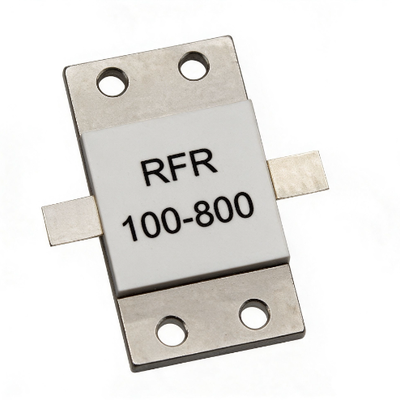

Ta seriaRezystory chipów RFWykorzystuje materiały podłożowe AlN (nitrid aluminium) lub Al2O3 (tlenek aluminium),o doskonałej rozpraszaniu ciepła i stabilności termicznej. Standardowa impedancja wynosi 50Ω. Zakres mocy obejmuje od 2W do 800W. Zakres częstotliwości jest od DC do 18GHz. Dostępne są wiele typów pakietów, w tym styl montażu chipów, ołowianych i flans.Przystosowują się one do różnych wymagań dotyczących układu obwodu RFSą szeroko stosowane w stacjach bazowych komunikacji, sprzęcie testowo-pomiarowym, wzmacniaczach mocy, izolatorach.

• Standardowa impedancja 50Ω
• Tolerancja oporu ± ± 3%, ± 5%
• Zakres mocy ¥ 2W do 800W
• Zakres częstotliwości ∆P do 18GHz
• Materiał podłoża AlN, Al2O3
• Współczynnik temperatury: ± 150 ppm/°C
• Temperatura pracy -55°C do +175°C
• Materiał elektrody nikel + srebro

• Zwiększacze mocy stacji bazowej łączności
• Urządzenia do badań i pomiarów RF
• Terminale łączności satelitarnej
• Izolatory i krążki RF
• Urządzenia nadawcze telewizyjne
• Urządzenia RF medyczne
• Systemy lotnicze

P: Jakie są zalety podłoża AlN w porównaniu z Al2O3?

Odpowiedź: AlN (nitrid aluminium) zapewnia wyższą przewodność cieplną (około 170 W/mK), zapewniając lepsze rozpraszanie ciepła w zastosowaniach RF o dużej mocy.Al2O3 (tlenek aluminium) jest tańszy i nadaje się do zastosowań małych i średnich mocyObie oferują dobrą izolację i stabilność termiczną.

P: Jaki wpływ ma VSWR na systemy RF?

A: Im bliżej VSWR jest 1:1, tym lepsze dopasowanie impedancji, co powoduje mniejsze odbicie sygnału i większą wydajność przesyłu mocy.20:1, zapewniając doskonałe dopasowanie impedancji w szerokim zakresie częstotliwości i zmniejszając odbicie sygnału i utratę mocy.

P: Jak wybrać moc do końcówek?

Odpowiedź: W celu zapewnienia niezawodnej pracy w długim okresie mocy znamionowej końcówki powinna wynosić od 1,5 do 2 razy większą niż rzeczywista moc RF.Należy również uwzględnić temperaturę otoczenia i warunki rozpraszania ciepłaW przypadku pracy powyżej 70 °C wymagana jest obniżka mocy w zależności od krzywej obniżania mocy.

P: Jakie rodzaje pakietów są obsługiwane w tej serii?

Odpowiedź: Wspierane są trzy rodzaje pakietów: Chip (SMD), Leaded i Flange Mount. Typ chipa jest odpowiedni dla zautomatyzowanych linii produkcyjnych SMT. Typ ołowiany jest odpowiedni do ręcznego lutowania i prototypowania.Przymocowanie brzytówki zapewnia najlepsze rozpraszanie ciepła i nadaje się do zastosowań o dużej mocy.
