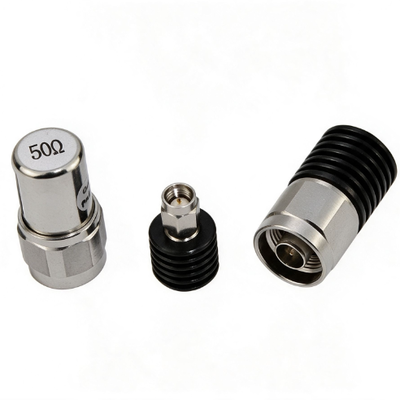

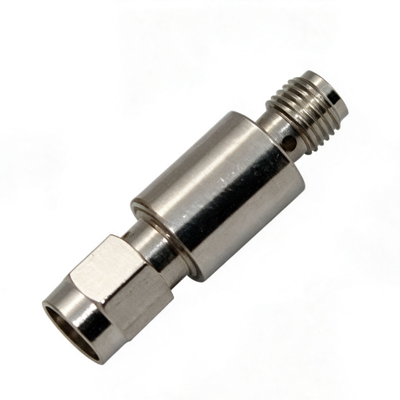

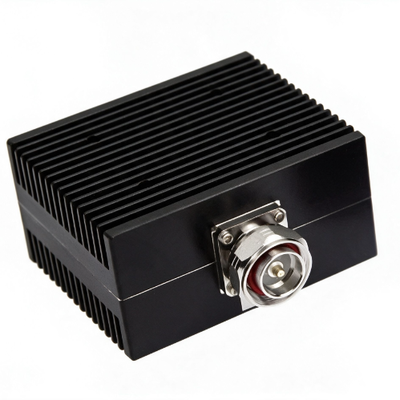

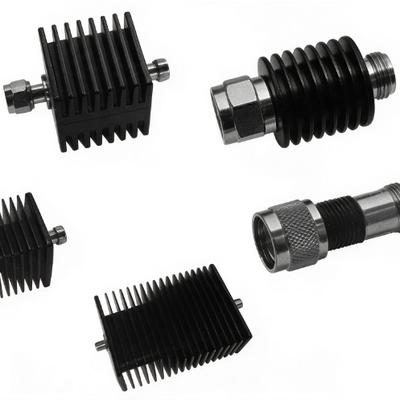

Koaksialne stałe atenuatory i zakończenia DC-67GHz 2W-1000W dla systemów testowych i pomiarowych oraz systemów komunikacyjnych

Ta seriakoaksialne stałe tłumiąceZakres częstotliwości obejmuje: Prąd stały do 67 GHz. Zakrywa zasięg mocy2W do 1000WStandardowa impedancja wynosi50ΩProdukt oferuje wiele typów złączy, w tym:1.85 mm,20,4 mm,2.92mm,3.5 mm,SMA,SSMP,N,TNC, oraz7/16 (DIN)Te urządzenia dostosowują się do różnych urządzeń badawczych i pomiarowych oraz systemów komunikacji.konstrukcja niskiego VSWRzapewniają doskonałe dopasowanie impedancji, zmniejszając odbicie sygnału i utratę mocy.badanie i pomiar,stacje bazowe łączności,wzmacniacze mocy, orazwielokanalizowane systemy badań starzenia.

• Zakres częstotliwości DC do 67GHz

• Zakres mocy ¥ 2W do 1000W

• Standardowa impedancja 50Ω

• Niska VSWR

• Wielokrotne rodzaje złączy ?? dostępne

• Wartości tłumienia wysokiej precyzji

• Temperatura pracy -55°C do +125°C

• Zgodność z RoHS

• Systemy badań i pomiarów RF

• Zrównanie mocy stacji bazowej łączności

• Etapy wyjścia wzmacniacza mocy

• Terminale łączności satelitarnej

• Podsystemy badania wielokanalizowanego starzenia

• Obciążenia anteny

• Porty dopasowujące urządzenia mikrofalowe

P: Jaka jest różnica między stałymi atenuatorami a terminacjami?

Odpowiedź: Stałe tłumiące wykorzystywane są do zmniejszania mocy sygnału w dokładnych stosunkach (np. 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB itp.).Są powszechnie stosowane do regulacji mocy i dopasowywania poziomu sygnałuTerminatory wykorzystywane są głównie do pochłaniania energii sygnału i dopasowywania impedancji w celu zapobiegania odbiciu sygnału.

P: Jak wybrać odpowiedni typ złącza?

Odpowiedź: Wybór złącza zależy głównie od częstotliwości pracy, mocy i kompatybilności systemu.1.85 mmobsługuje częstotliwość do 67 GHz.20,4 mmobsługuje częstotliwość do 50 GHz.2.92mmobsługuje częstotliwość do 42 GHz.3.5 mmobsługuje częstotliwość do 26,5 GHz.SMA/N/TNCWiększa częstotliwość wymaga mniejszego rozmiaru złącza.

P: Jaki wpływ ma VSWR na system?

A: Im bliżej VSWR jest do1:1, tym lepsze dopasowanie impedancji, co powoduje mniejsze odbicie sygnału i większą wydajność przesyłu mocy.i może nawet uszkodzić elementy wzmacniacza mocy. Ta seria oferuje VSWR tak niski jak1.20:1, zapewniając doskonałą wydajność dopasowania impedancji.

P: Jaka jest różnica między mocą szczytową a średnią?

A:Średnia mocodnosi się do długoterminowej zdolności obsługi mocy w warunkach ciągłej fali (CW).Moc szczytowaodwołuje się do natychmiastowej mocy, którą można obsługiwać w warunkach impulsu.rozważyć zarówno w oparciu o typ sygnału (CW lub impulsu).
