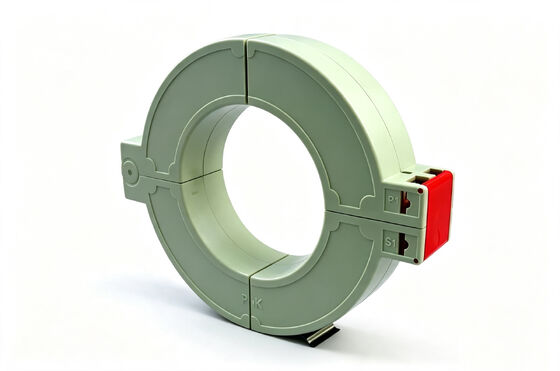

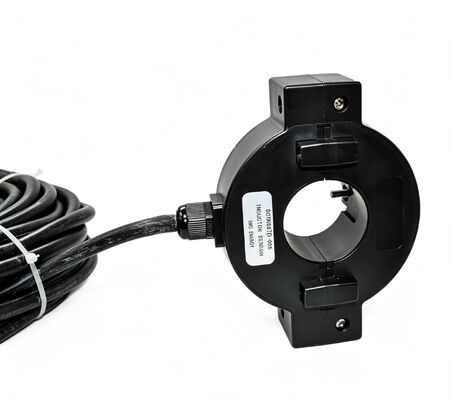

Przekładniki prądowe z dzielonym rdzeniem SCTK681A serii 5A-630A RoHS
TheSeria SCTK681APrzekładnik prądowy z dzielonym rdzeniem przeznaczony jest do pomiaru i monitorowania prądu w nowych lub istniejących sieciach elektroenergetycznych. Zakres pomiarowy wynosi od 5A do 630A, a zakres częstotliwości 50-2000 Hz. W produkcie zastosowano konstrukcję z dzielonym rdzeniem, która umożliwia szybką instalację bez odłączania lub usuwania kabli lub szyn zbiorczych. To znacznie zmniejsza koszty i czas instalacji. Uzwojenie wtórne ma wbudowany precyzyjny rezystor równoległy, zapewniający bezpieczne napięcie wyjściowe niskiego napięcia 0,333 VAC lub 0-500 mA bez konieczności stosowania zewnętrznych rezystorów próbkujących. Błąd przekładni: ≤ ± 1,0%. Błąd kąta fazowego: ≤±60 minut. Wytrzymałość dielektryczna: 2,5KV/1mA/1 minuta. Zgodny z RoHS. Jest szeroko stosowany w urządzeniach zabezpieczających przekaźniki, pomiarze prądu i mocy silnika, oświetleniu, sprężarkach powietrza, HVAC, systemach sterowania automatyką i monitorowaniu linii dystrybucji energii.
Cechy
- Zakres testowy: wejście AC od 5 do 630 A, wyjście od 0 do 0,333 V, od 0 do 500 mA
- Został specjalnie zaprojektowany, aby ułatwić ich instalację w nowych lub już istniejących sieciach.
- Można je instalować bez konieczności otwierania obwodu kablowego lub szynowego.
- Wewnętrzny precyzyjny rezystor umieszczony na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie bezpieczne napięcie wyjściowe.
- Może to zaoszczędzić czas i koszty instalacji.
Aplikacje
- Urządzenie zabezpieczające przekaźnik.
- Pomiar prądu i mocy silników elektrycznych, oświetlenia, sprężarki powietrza, instalacji grzewczej i wentylacyjnej, urządzeń klimatyzacyjnych i automatyki – układu sterowania.
- Pomiar prądu, monitorowanie i ochrona przewodów elektrycznych i sprzętu.
Parametr elektryczny
| Częstotliwość | 50-2 kHz |
| Wejście znamionowe | 5A-630A |
| Zakres pomiarowy | 10% w-130% w |
| Znamionowa moc wyjściowa | 0,333 V (AC) lub 0–500 mA |
| Stosunek | ≤± 1,0% |
| Kąt fazowy | ≤ ±60min |
| Wytrzymałość dielektryczna | 2,5 kV/1 mA/1 min |
| Rezystancja izolacji | DC500V/100MΩmin |
Parametr mechaniczny
| Sprawa | PA /UL94-V0 |
| Zwojnica | PBT |
| Rdzeń | Stal krzemowa |
| Struktura wewnętrzna | Epoksyd |
| Budowa | Krawat |
| Temperatura pracy | -25 ℃ ~ + 75 ℃ |
| Wilgotność robocza | ≤85% |
| Połączenie wyjściowe | Przewód UL1015 20AWG (skręcony) 2,5 m |
Wybór typu
| P/N | Znamionowe wejście (A) | Wyjście (mA/V) | Dokładność | Wymiary (mm/cale) |
|---|
|
|
|
| Ø | A | B | C |
| SCTK681A-005 | 5-20A (5,8A,10,15,20) | 0-25mA 0,333 V | 0,5, 1,0, 3,0 | 5,0 (0,20) | 31,5 (1,24) | 19,5 (0,77) | 21.0 (0,83) |
| SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50 mA 0,333 V | 0,5, 1,0, 3,0 | 10,0 (0,39) | 41,0 (1,61) | 24.0 (0,94) | 26,5 (1.04) |
| SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100 mA 0,333 V | 0,5, 1,0, 3,0 | 16.0 (0,63) | 45,5 (0,22) | 29,0 (1.14) | 31,5 (1,24) |
| SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0,333 V | 0,5, 1,0, 3,0 | 24,5 (0,96) | 65,0 (2,56) | 45,0 (1,77) | 40,0 (1,57) |
| SCTK681A-035 | 10-630A (20 100 250 400 600) | 0-500mA 0,333 V | 0,5, 1,0, 3,0 | 35,7 (1,41) | 81,5 (3.21) | 57,0 (2.24) | 51,0 (2.01) |
Uwagi: Specyfikacje produktu można dostosować
Często zadawane pytania
P: Czy przekładnik prądowy z dzielonym rdzeniem wymaga wyłączenia zasilania lub usunięcia kabla podczas instalacji?
O: NieSeria SCTK681Awykorzystuje strukturę dzielonego rdzenia z rdzeniem, który otwiera się i zamyka. Można go zainstalować bez odłączania lub usuwania jakichkolwiek kabli lub szyn zbiorczych. Ta funkcja sprawia, że szczególnie nadaje się do projektów modernizacyjnych i zastosowań, w których nie można wyłączyć zasilania, co znacznie zmniejsza koszty i czas instalacji.
P: Jaka jest funkcja wbudowanego rezystora precyzyjnego?
Odp.: Uzwojenie wtórne ma wbudowany precyzyjny rezystor równoległy. Przekształca sygnał prądowy bezpośrednio na bezpieczne wyjście niskonapięciowe (0,333 V AC) lub standardowy sygnał prądowy (0-500mA). Eliminuje to potrzebę stosowania zewnętrznych rezystorów próbkujących. Taka konstrukcja upraszcza instalację, poprawia bezpieczeństwo oraz oszczędza koszty komponentów i przestrzeń instalacyjną.
P: Jakie zastosowania może spełnić błąd współczynnika ≤ ± 1,0%?
O:±1,0%błąd współczynnika spełnia wymagania dokładności większości zastosowań związanych z monitorowaniem mocy przemysłowej, ochroną sprzętu, zarządzaniem energią i sterowaniem automatyką. W przypadku wyższych wymagań dotyczących dokładności, takich jak pomiar energii, prosimy o konsultację w sprawie modeli o wyższych klasach dokładności.
