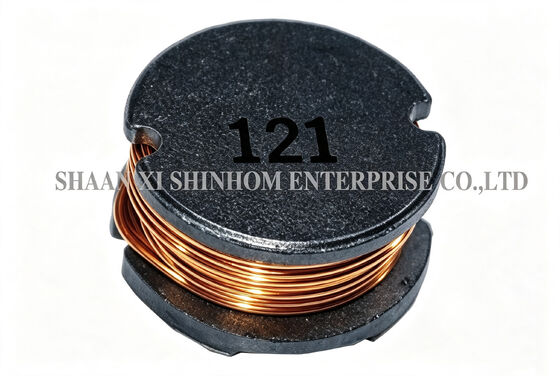

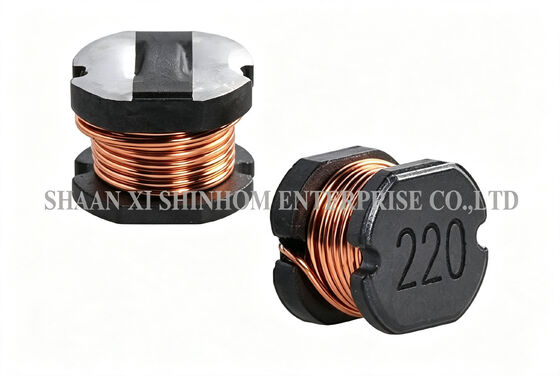

Szerokotemperaturowy dławik mocy SMD serii SDR do programatorów PDA i pamięci Flash

Płaska górna konstrukcjaSDR to ekranowany dławik mocy SMD o wysokim prądzie, charakteryzujący się ekranowaną otwartą strukturą z przewagą kosztową jako główną konkurencyjnością. Zakres indukcyjności obejmuje , z prądem znamionowym do . Prąd znamionowy wynosi do . Szeroki zakres indukcyjności i wysoka zdolność prądowa sprawiają, że nadaje się do różnych przetwornic DC-DC i zastosowań związanych z zarządzaniem energią w urządzeniach przenośnych.CECHY

Płaska górna konstrukcja nadaje się do automatycznego montażu typu pick-and-place. Jest kompatybilny z procesami lutowania w fazie parowej i lutowania na gorąco na podczerwień, z odpornością na ciepło lutowania 260°C/10 sekund.CECHY

-40°C do +85°C. Temperatura przechowywania: -40°C do +105°C.CECHY

PDA, mniejszy rozmiar, mniejszy rozmiar, mniejszy rozmiar i dekoderach.CECHY

• Duży prąd
• Płaska górna powierzchnia do Pick & Place
• Niski koszt
• ZASTOSOWANIA

• Pamięć Flash PDA
• Przetwornice podwyższające, obniżające napięcie
• Dekoder
• INFORMACJE TECHNICZNE

• Temperatura przechowywania: -40°C do +105°C
• Metody lutowania: Faza parowa, Lutowanie na gorąco na podczerwień
• Odporność na ciepło lutowania: 260°C przez 10 sekund
• Odporność na rozpuszczalniki: Zgodna z MIL-STD-202E
• PRZEWODNIK ZAKUPU

1. 0-8,2 µH (7,95 MHz) 10-82 µH (2,52 MHz) 100-1200 µH (1 kHz)
   • Tolerancja indukcyjności
2. SDR0302 1,0-470 µH ±20% (M)
   • SDR 0403 1,0-27 µH ±20% (M) 33-470 µH ±10% (K)
   • SDR0503 1,0-2,7 µH ±20% (M) 33-1000 µH ±10 (K)
   • SDR0504 1,0-27 µH ±20% (M) 33-47 µH ±15% (L) 56-1000 µH ±10% (K)
   • SDR0703 10-47 µH ±20% (M) 56-470 µH ±10% (K)
   • SDR 0705 10-470 µH ±20% (M)
   • SDR1004 10-47 µH ±20% (M) 56-560 µH ±10% (K)
   • SDR1005 10-39 µH ±20% (M) 47-820 µH ±10% (K)
   • SDR1008 10-82 µH ±20% (M) 100-1200 µH ±10% (K)
   • DCR: GW813 lub QuadTech 1880 Milliohmmeter
3. Maksymalne IDC zmniejsza się o 10% w stosunku do wartości początkowej
4. Uwaga:

Specyfikacje produktu mogą być dostosowane.FAQ
