Dom /Produkty/Cewki indukcyjne do montażu powierzchniowego/Seria SDRH4D18/4D28 Do 2,56A dla konwerterów prądu stałego i systemów motoryzacyjnych

Seria SDRH4D18/4D28 Do 2,56A dla konwerterów prądu stałego i systemów motoryzacyjnych

5000szt
MOQ
Zbywalny
Cena £
SDRH4D18/4D28 Series Up to 2.56A for DC-DC Converters and Automotive Systems
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Kategoria: Cewka mocy ekranowana SMD
Rozmiar: Dł.*szer.=5,0*5,0 mm
Częstotliwość testu: 100kHz
Instalacja: SMD
Specyfikacja: ROHS, ISO9001
Temperatura pracy: -40 ℃ do +105 ℃
Podkreślić:

Induktory mocy na powierzchni do konwerterów prądu stałego do prądu stałego

,

Induktory mocy samochodowych o mocy 2

,

56A
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SDRH4D18/4D28
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

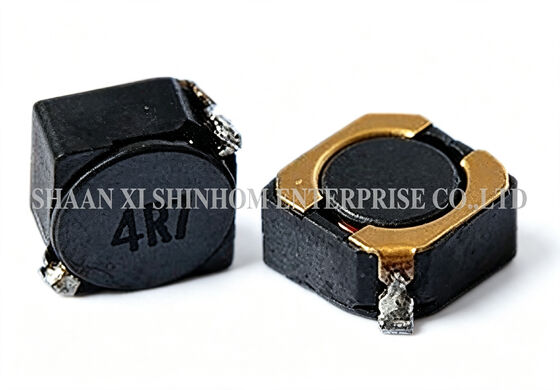

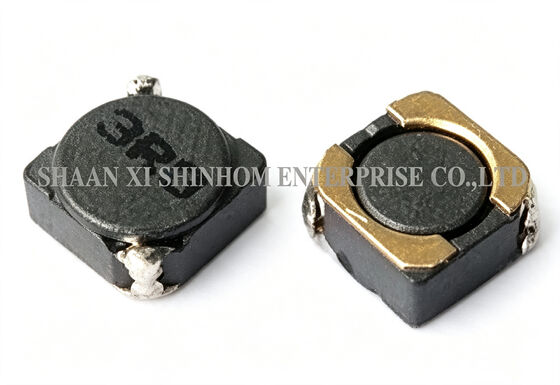

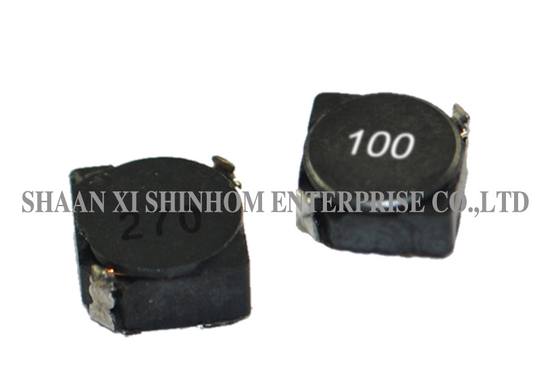

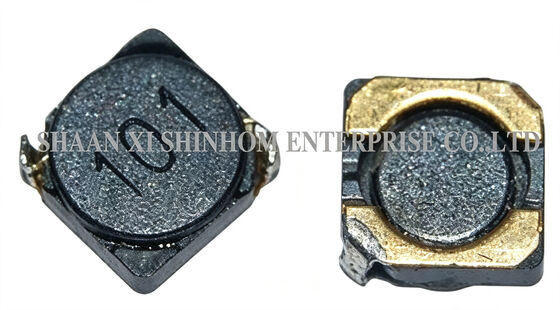

Seria SDRH4D18/4D28 ekranowanych magnetycznie cewek SMD zasilających wykorzystuje strukturę ekranowania magnetycznego i kwadratową płaską obudowę. Skutecznie redukuje zakłócenia elektromagnetyczne (EMI) i nadaje się do układów PCB o dużej gęstości oraz zastosowań z ograniczoną przestrzenią. Wysoka obciążalność prądowa wynosi do 2,56 A. Niska rezystancja DCR zapewnia wysoką sprawność konwersji. Produkt oferuje doskonałą wytrzymałość mechaniczną, wysoką niezawodność i doskonałą lutowność, zapewniając długoterminowe, niezawodne działanie w różnych warunkach pracy. Jest szeroko stosowany w magnetowidach, laptopach, przetwornicach DC-DC, kamerach cyfrowych wideo, systemach komunikacyjnych, samochodowych systemach zasilania oraz telewizorach LCD/PDP.

CECHY:
  • Struktura ekranowana magnetycznie
  • Niska rezystancja prądu stałego
  • Duży prąd do 2,56 A
  • Doskonała wytrzymałość mechaniczna
  • Wysoka niezawodność i doskonała lutowność
  • Niski i kwadratowy profil
  • Wysoka odporność na ciepło
Zastosowania
  • Magnetowidy (VCR) / Zasilacze magnetowidów (VCR)
  • Laptopy / Notebooki / Zasilacze płyt głównych laptopów
  • Przetwornice DC-DC / Moduły przetwornic DC-DC
  • Kamery cyfrowe wideo / Zasilacze kamer cyfrowych wideo
  • Systemy komunikacyjne / Zasilacze systemów komunikacyjnych
  • Samochodowe systemy zasilania / Dostawca zasilania systemów samochodowych
  • Telewizory LCD/PDP / Zasilacze telewizorów LCD/PDP
  • Przenośne urządzenia elektroniczne
SPRZĘT I WARUNKI TESTOWANIA:
  • Testowanie cewek: HP4284A (Akceptowalny odpowiednik)
  • DCR: QuadTech 1880 Milliohmmeter
  • Prąd IDCMax jest zmniejszony o 10% w stosunku do wartości początkowej
  • Temperatura pracy: -40°C do +105°C
  • Temperatura przechowywania: -40°C do +105°C
Seria SDRH4D18/4D28 Do 2,56A dla konwerterów prądu stałego i systemów motoryzacyjnych

Uwaga: Specyfikacje produktu mogą być dostosowane. Dostępne są niestandardowe wartości indukcyjności.

FAQ

P: Jakie są zalety struktury ekranowania magnetycznego?

O: Struktura ekranowania magnetycznego wykorzystuje konstrukcję zamkniętego obwodu magnetycznego, aby ograniczyć strumień magnetyczny w rdzeniu. Skutecznie redukuje strumień rozproszony i zakłócenia elektromagnetyczne dla pobliskich czułych obwodów. W układach PCB o dużej gęstości, takich jak sprzęt komunikacyjny i elektronika samochodowa, cewki ekranowane znacznie poprawiają wydajność EMC systemu.

P: Jakie jest znaczenie doskonałej wytrzymałości mechanicznej i wysokiej niezawodności?

O: Doskonała wytrzymałość mechaniczna zapewnia, że cewka jest mniej narażona na uszkodzenia podczas montażu i transportu PCB. Konstrukcja o wysokiej niezawodności zapewnia długoterminowe, stabilne działanie w różnych trudnych warunkach, zmniejszając koszty konserwacji i wymiany.

P: Jak długi jest czas dostawy i jakie metody pakowania są stosowane?

O: Standardowy czas realizacji zamówienia wynosi 2-8 tygodni po potwierdzeniu zamówienia, w zależności od specyfikacji produktu i ilości zamówienia. Produkty są bezpiecznie pakowane w kartony, piankę, palety, folię stretch i pasy mocujące, aby zapewnić bezpieczny transport międzynarodowy.
