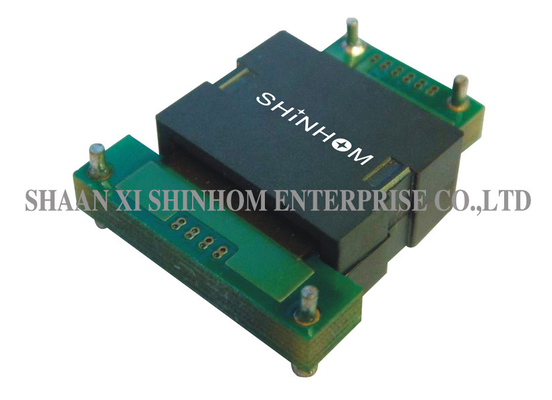

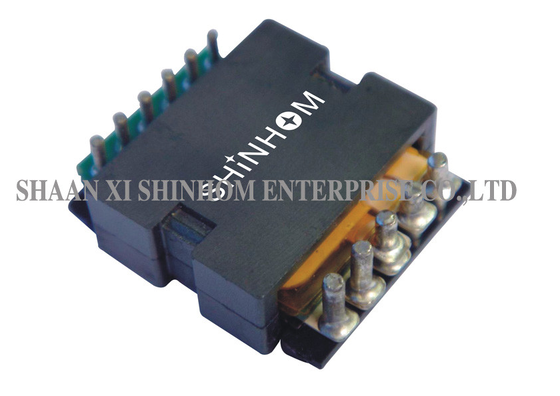

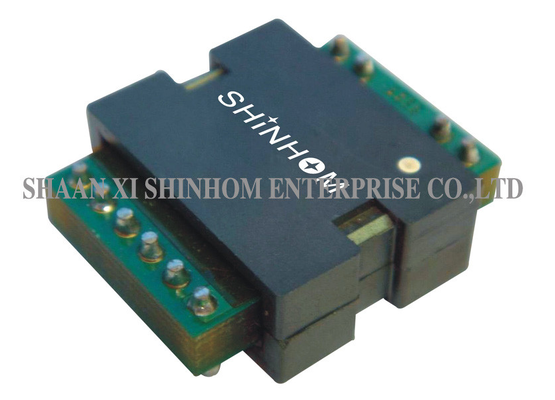

Ten transformator planar jest przeznaczony do zastosowań konwersji DC/DC i DC/AC. Charakteryzuje się niskoprofilową konstrukcją, o mocy do 3000W i prądzie do 73A. Rozmiar padu wynosi 23,5 mm × 19,5 mm. Produkt oferuje bardzo niską indukcyjność rozproszenia (<0,2%), wysoką gęstość mocy (5W-25kW na komponent), i niską emisję zakłóceń elektromagnetycznych (EMI).
Dostępne są różne rozmiary rdzeni od EE14 do EE100. Obsługuje montaż poziomy/pionowy, przelotowy/SMT oraz opcje zakończeń i montażu pinowego/przewodowego, kompatybilne ze wszystkimi topologiami SMPS.
Jest szeroko stosowany w zasilaczach DC/DC o dużej gęstości, sprzęcie telekomunikacyjnym, systemach sterowania przemysłowego oraz w systemach pojazdów samochodowych i ciężkich.
CECHY:
- Niskoprofilowy transformator planar
- Wysokomocowy transformator planar
- Wysokoczęstotliwościowy transformator planar
- Transformator planar PCB
- Transformator impulsowy planar
- Transformator planar EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100
- Gotowy do użycia transformator planar SMT
- Zakres mocy: do 3000W
- Bardzo niska indukcyjność rozproszenia (mniej niż 0,2% dla rdzeni bez szczeliny).
- Opłacalne i konkurencyjne ceny.
- Minimalne zakłócenia elektromagnetyczne (EMI).
- Wysoka specyficzna gęstość mocy (5W-25kW na jeden komponent).
- Wysokie odległości pełzania i przestrzenie między pierwotnym i
- Możliwość zastosowania we wszystkich topologiach SMPS.
- Różne opcje montażu i zakończeń (poziome, pionowe, przelotowe, SMT, piny, kable latające i inne).
- Specjalnie zaprojektowane zaciski odprowadzające ciepło.
APLIKACJE:
- Wysoka gęstość i wysoka sprawność energetyczna.
- Zasilacze DC/DC wysokoprądowe, wysoki prąd.
- Główny dławik uzwojenia służy jako dławik wyjściowy,
- Podczas gdy uzwojenia pomocnicze sterują prądem wejściowym do PM(TI25S1604).
- Telekomunikacja, systemy sterowania przemysłowego,
- Systemy pojazdów samochodowych i ciężkiego sprzętu
INFORMACJE TECHNICZNE:
- Indukcyjność PE 20s1604 mierzona na Agilient/HP4284 między pinami 7 i 11 przy 100kHz, 0,1 Vrms.
- Prąd znamionowy IDC wynosi 85% prądu nasycenia IDC lub prądu grzania IDC, w zależności od tego, która wartość jest niższa.
- Nasycenie IDC to prąd, który powoduje spadek indukcyjności o 15% od wartości nominalnej.
- Grzanie IDC to prąd, który powoduje wzrost temperatury części o około 45°C.
FAQ
P: Jakie są zalety transformatorów planar w porównaniu do tradycyjnych transformatorów nawijanych drutem?
O: Transformatory planar wykorzystują niskoprofilową konstrukcję i projekt uzwojenia w stylu PCB. Oferują bardzo niską indukcyjność rozproszenia (<0,2%), wysoką gęstość mocy (5W-25kW na komponent), niską emisję EMI i doskonałe zarządzanie termiczne. Niskoprofilowa konstrukcja znacznie zmniejsza również wysokość, co czyni ją odpowiednią do zastosowań o dużej gęstości montażu.P: Jakie są zalety bardzo niskiej indukcyjności rozproszenia (<0,2%)?
O: Bardzo niska indukcyjność rozproszenia zmniejsza przepięcia na urządzeniach przełączających, obniża straty przełączania i poprawia sprawność systemu. Zmniejsza również zakłócenia elektromagnetyczne (EMI) dla otaczających obwodów, upraszczając projektowanie filtrów EMI.P: Jak długi jest czas dostawy i jakie metody pakowania są stosowane?
O: Standardowy czas realizacji zamówienia wynosi 2-8 tygodni po potwierdzeniu zamówienia, w zależności od specyfikacji produktu i ilości zamówienia. Produkty są bezpiecznie pakowane w kartony, piankę, palety, folię stretch i pasy mocujące, aby zapewnić bezpieczny transport międzynarodowy.
