RH35 Ferrite Bead do automatycznego wkładania, tłumienie EMI wysokiej częstotliwości do płytek drukowanych i ochrona półprzewodników

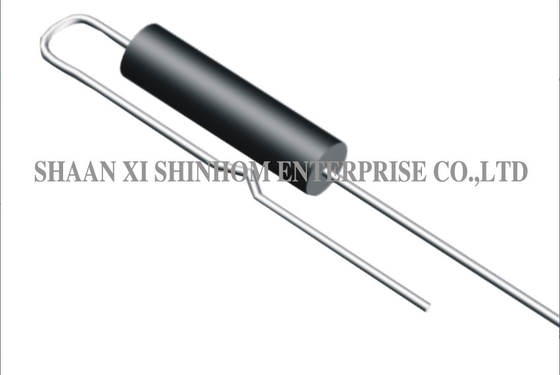

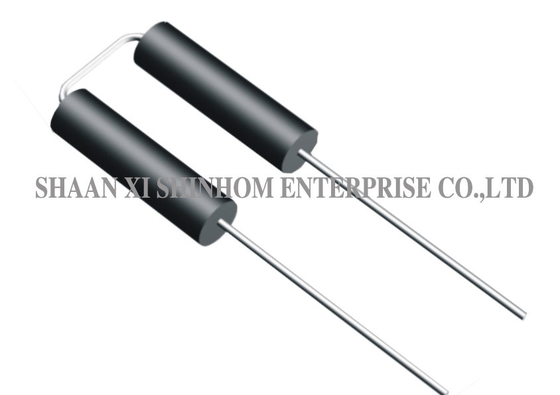

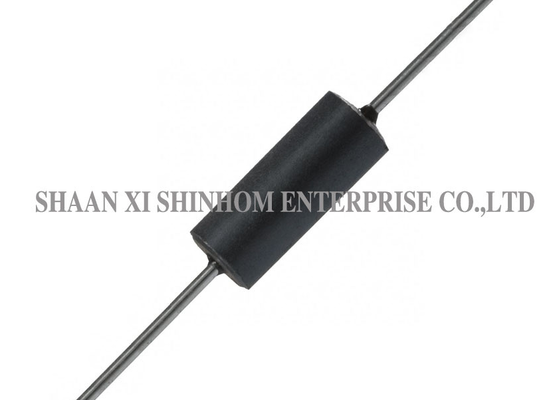

Koralik ferrytowy RH35 do automatycznego montażu na płytkach drukowanych

Koralik ferrytowy RH35 jest specjalnie zaprojektowany do automatycznego montażu na płytkach drukowanych. Wykorzystuje strukturę z wyprowadzeniami i rdzeń ferrytowy niklowo-cynkowy (NiZn), zapewniając doskonałe tłumienie zakłóceń elektromagnetycznych (EMI) w szerokim zakresie częstotliwości. Produkt skutecznie zapobiega niepożądanym sprzężeniom zwrotnym sygnału i oscylacjom pasożytniczym. Tłumi przepięcia i przetężenia w obwodach, oferując niezawodną ochronę urządzeń półprzewodnikowych. Dostępnych jest wiele modeli, aby sprostać różnym wymaganiom dotyczącym tłumienia zakłóceń. Metody lutowania obejmują lutowanie falowe i lutowanie reflow. Wytrzymałość zginania wyprowadzeń wynosi ≥24,5N. Jest szeroko stosowany w tłumieniu EMI na płytkach drukowanych, filtrowaniu zasilania, tłumieniu szumów w liniach sygnałowych i różnych obwodach ochronnych urządzeń półprzewodnikowych.

Cechy

• Koralik ferrytowy z wyprowadzeniami do automatycznego montażu na płytkach drukowanych
• Rdzenie typu RH są produkowane do automatycznego montażu na płytkach drukowanych
• Zapobiega niepożądanym sprzężeniom zwrotnym sygnału i oscylacjom pasożytniczym
• Filtry RH tłumią przepięcia i przetężenia w obwodach oraz zapewniają ochronę urządzeniom półprzewodnikowym
• Rdzeń ferrytowy wykonany z NiZn, materiału działającego w szerokim zakresie częstotliwości
• Wiele różnych typów dla najlepszego możliwego tłumienia zakłóceń
• Temperatura pracy: od -55°C do +80°C

Zastosowania

• Tłumienie EMI na płytkach drukowanych
• Filtrowanie szumów w liniach zasilających
• Tłumienie zakłóceń w liniach sygnałowych
• Ochrona urządzeń półprzewodnikowych
• Tłumienie szumów w zasilaczach impulsowych
• Ochrona przed EMI w obwodach cyfrowych
• Tłumienie oscylacji pasożytniczych w obwodach wysokiej częstotliwości
• Filtrowanie EMI w przemysłowym sprzęcie sterującym

Uwagi:

• Impedancja: HP4191A lub HP4194A HP4395A
• Metody lutowania: falowe, reflow
• Temperatura pracy: od -25°C do +85°C
• Temperatura przechowywania: od -55°C do +125°C
• Wytrzymałość zginania wyprowadzeń: minimum 24,5N

Więcej koralików ferrytowych do tłumienia EMI można znaleźć na naszej stronie internetowej lub kontaktując się z nami.

FAQ

P: Jakie są cechy rdzeni ferrytowych niklowo-cynkowych (NiZn)?

O:Ferryt niklowo-cynkowy oferuje wysoką rezystywność i doskonałe charakterystyki szerokopasmowe. Zapewnia niskie straty rdzenia przy wysokich częstotliwościach, nadaje się do zastosowań związanych z tłumieniem EMI w pasmach od MHz do GHz. W porównaniu do ferrytu manganowo-cynkowego, materiał NiZn jest bardziej odpowiedni do tłumienia zakłóceń wysokiej częstotliwości.

P: W jaki sposób koralik ferrytowy z wyprowadzeniami umożliwia automatyczny montaż?

O:Seria RH35 wykorzystuje znormalizowane rozstawy pinów i wymiary wyprowadzeń. Jest kompatybilna z maszynami do automatycznego montażu (automatyczne pionowe/poziome insertery komponentów), umożliwiając szybką automatyczną produkcję i poprawiając wydajność montażu płytek drukowanych.

P: W jaki sposób ten produkt tłumi przepięcia i przetężenia?

O:Koralik ferrytowy wykazuje wysoką impedancję przy wysokich częstotliwościach, przekształcając energię impulsów wysokiej częstotliwości w ciepło i rozpraszając ją. Tłumi to przepięcia i przetężenia, chroniąc podłączone urządzenia półprzewodnikowe przed przejściowymi przepięciami/przetężeniami.
