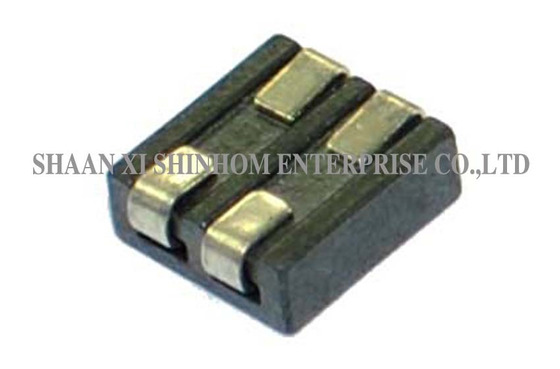

Feritowy dławik chipowy do tłumienia zakłóceń EMI o wysokiej częstotliwości, do filtrowania szumów i zasilaczy

Ten induktor żwirów ferrytowych SMD wykorzystuje pakiet mocowany na powierzchni typu SMB.Produkt zapewnia niską przepustowość DCR i wysoką przepustowość IDC (prąd nominalny)Wykorzystuje się je szeroko w sprzęcie filtrującym hałas, źródłach zasilania, urządzeniach mobilnych bezprzewodowych, konwerterach DC-DC, urządzeniach GPS,urządzenia komunikacji bezprzewodowejJest również stosowany do ochrony EMI w napędach dyskowych komputerów i płytach PC, skutecznie filtrując hałas EMI z zewnętrznych źródeł zakłóceń, takich jak radia samochodowe,telefony komórkowe, i rejestratory wideo.

• Nawierzchniowo mocowane wiązki drutowe z wysoką częstotliwością i tłumieniem EMI
• Induktor z nisko DCR i wysokim IDC
• Perły ferrytowe o biegunkowym otworze do tłumienia EMI
• Perły ferrytowe z otworami w szarpanie
• Perły ferrytowe z otworem do pomiaru FCC i EMC

• Urządzenia do filtrowania hałasu
• Zasoby zasilania
• Obwody sterowania torem i SCR
• Modemy, PDP, LCD i przetworniki telewizorów
• Radiotelefony przenośne, konwertery prądu stałego i prądu stałego
• Urządzenia GPS
• Urządzenia komunikacyjne bezprzewodowe
• System sieciowy, filtry xDSL
• Napęd dyskowy komputera i płyta PC do filtrowania EMI ze źródeł zewnętrznych, takich jak radia samochodowe, telefony komórkowe i magnetofony wideo

• Impedans: 20Ω Ref@25MHz
• Impedans: 33Ω Ref@100MHz(25Ω Min)
• Impedans: 36Ω Ref@300MHz
• DCR: 0,75mΩ Max
• Prąd nominalny: 15A Max
• Nomienne napięcie: 280 Vdc Max
• Temperatura pracy: -40°C ~ +125°C

Aby uzyskać więcej informacji o EMI Suppression Ferrite Core, odwiedź naszą stronę internetową lub skontaktuj się z nami.

Odpowiedź: zerowa konstrukcja strumienia magnetycznego oznacza, że wiązka nie ma strumienia prądu prądu stałego w rdzeniu w normalnych warunkach pracy.zapewnienie stabilnych cech impedancji i skuteczności tłumienia EMI nawet w warunkach dużego prądu.

A: SMB-type (Surface Mount Bead) to standaryzowany pakiet wierzchołek do montażu powierzchniowego z określonymi wymiarami i specyfikacjami podkładek. Jest kompatybilny z zautomatyzowanym sprzętem do umieszczania SMT,odpowiedni do produkcji dużych objętości i kompaktowych projektów PCB.

A: Ferrytowa koralika jest zainstalowana w punkcie wejścia do linii sygnałowych lub linii elektrycznych.przekształcanie energii zewnętrznego hałasu EMI w ciepło i rozpraszanie jej, uniemożliwiając wejście sygnałów zakłóceń do wewnętrznych obwodów płyty PC.
