cechy

specyfikacje

Numer modelu: Typ EE/EF

Typ: Miękki magnetyczny

Nazwa produktu: Działa w miękkim magnetycznym rdzeniu ferrytowym Mn-Zn o wysokiej częstotliwości

Tworzywo: Rdzeń ferrytowy Mn-Zn

Aplikacja: Magnes przemysłowy, produkty elektroniczne

Dostosowane: Dostosowane

Podkreślić:

EE EF jądra ferrytowe niskie straty

Wysokiej częstotliwości rdzenie ferrytu Mn-Zn

rdzenia ferrytowe do induktorów transformatorów

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: ee

Zapłata

Szczegóły pakowania: Karton

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 100000/miesiąc

Galeria

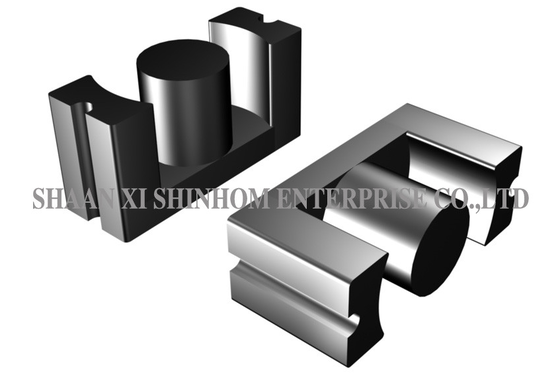

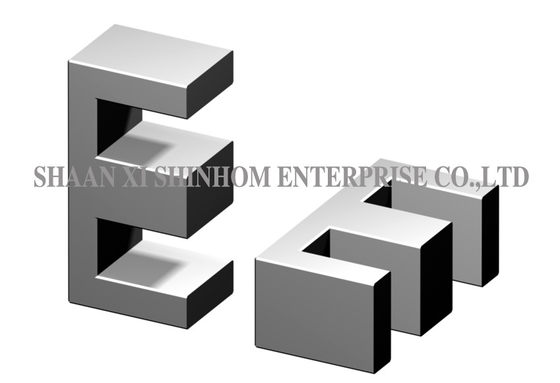

EE/EF Rodzaj rdzeni ferrytowych Materiał Mn-Zn o niskiej stratze wysokiej częstotliwości do transformatorów i induktorów

opis produktu

W sprawieRdzeń ferrytowy typu EE/EFjest wytwarzany z materiału mangan-cynk (Mn-Zn), posiada niskie straty i charakterystykę wysokiej częstotliwości, zaprojektowany specjalnie do zastosowań w transformatorach i induktorach.Produkt ma wysoką gęstość strumienia nasycenia, szeroki zakres indukcji, duża pojemność prądu i niski strumień przecieków. Niski DCR skutecznie zmniejsza straty mocy. Dobra kontrola hałasu zapewnia stabilną pracę systemu.Kompaktny rozmiar zapewnia wysoki prąd z doskonałą wydajnością duszenia. Wiele rodzajów materiałów jest dostępnych, aby spełnić różne wymagania częstotliwości.i generatory ozonu.

Cechy

Wysoki poziom nasycenia materiału, niski koszt i wysoka wydajność
szeroki zakres indukcji, wysoka zdolność prądu, niskie wycieki magnetyczne
niska odporność prądu stałego, dobra kontrola hałasu z powodu konstrukcji toroidalnej
Charakterystyka: Mała objętość, duży prąd, doskonała wydajność tłumienia prądu.
Różne materiały dostępne do spełnienia różnych wymagań częstotliwości

Wnioski

Elektryczne urządzenia
Urządzenia grzewcze indukcyjne
Słuczki z inwerterami
Elektryczne źródła zasilania
Generatory ozonowe
Przełączniki zasilania
Induktory korekcji współczynnika mocy (PFC)
Induktory filtrów

Główny zakres:

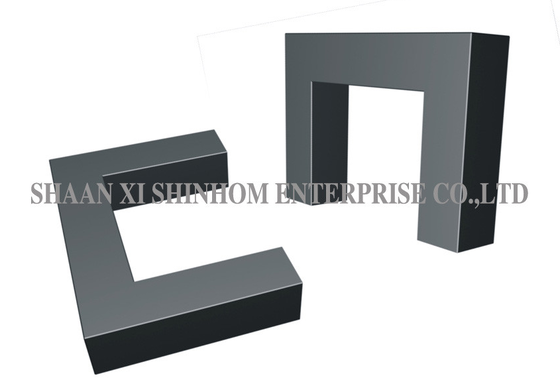

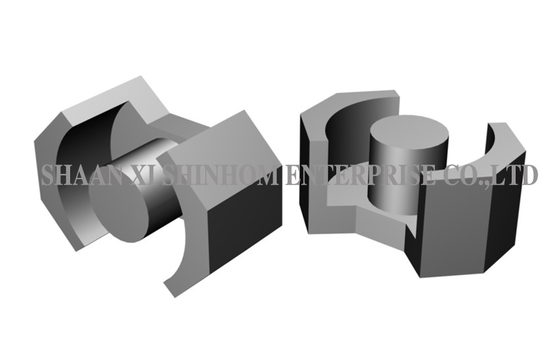

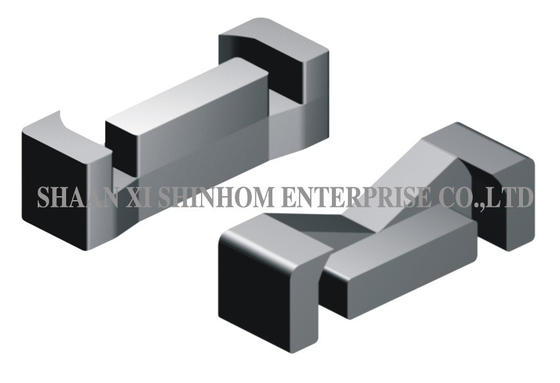

EI Core, EE/EF Core, EER/ETD Core, UU Core, UYF Core, EP Core, RM Core, PM Core, PQ Core, ET/FT Core, T Core

TYPU	Wymiar ((mm)
TYPU	A	B	C	D	E	F
EE8	80,3±0.2	6	10,8±0.2	30,6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	20,4±0.2	40,6±0.3	4.2±0.2	50,4±0.2
EE11	11.0±0.3	8	20,4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	120,9±0.3	8.5	20,8±0.2	6.0±0.3	30,6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	20,6±0.2	50,9±0.2	40,6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	30,8±0.2	40,8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	50,9±0.2	8.0±0.2
EE19	19.0±0.3	14	40,8±0.3	40,8±0.3	50,7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6 min.	40,85±0.25	40,85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	50,7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	200,7±0.7	15	50,7±0.3	5.65±0.3	70,3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	50,7±0.3	50,7±0.3	50,4±0.3	9.2±0.3
EE25	25.0±0.4	180,6±0.3	6.5±0.3	6.5±0.3	60,8±0.2	10.0±0.2
EF25	25.0±0.4	180,6±0.3	7.2±0.3	7.2±0.3	60,8±0.2	12.5±0.2
EE25.4	250,4±0.7	18.7	6.5±0.2	60,3±0.3	60,6±0.4	10.0±0.4
EEL25	25.5±0.6	190,4±0.4	6.5±0.25	60,4±0.25	13.1±0.25	160,3±0.25

EE/EF Rodzaj rdzeni ferrytowych Materiał Mn-Zn o niskiej stratze wysokiej częstotliwości do transformatorów i induktorów

Częste pytania

P: Jaka jest różnica między rdzeniami typu EE a EF?

Odpowiedź: Rdzenie typu EE mają symetryczne boczne nogi o kwadratowym lub okrągłym przekroju poprzecznym środkowego nogi.Rdzeń typu EF (Economical Flat) to płaskie i ekonomiczne konstrukcje o bardziej kompaktowych wymiarach, nadaje się do montażu PCB o dużej gęstości i zastosowań o niskim profilu.

P: Jakie są właściwości ferrytu mangan-cynku (Mn-Zn) w porównaniu z niklem-cynkiem (Ni-Zn)?

A: Ferryt manganowo-cynkowy oferuje wysoką przepuszczalność, wysoką gęstość strumienia nasycenia i niskie koszty, nadaje się do zastosowań transformatorów i induktorów o niskiej i średniej częstotliwości (≤1MHz) o dużej mocy.Ferryt niklowo-cynkowy ma wysoką odporność, nadaje się do tłumienia EMI o wysokiej częstotliwości (> 1 MHz) i zastosowań RF. Wybór powinien opierać się na częstotliwości pracy.

P: Jakie podstawowe serii są dostępne dla tego produktu?

Odpowiedź: Dostępne są wiele serii rdzeniowych, w tym EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT i T. Obejmują one zastosowania od transformatorów sygnałowych po wysokiej mocy zasilanie przełącznikowe.
