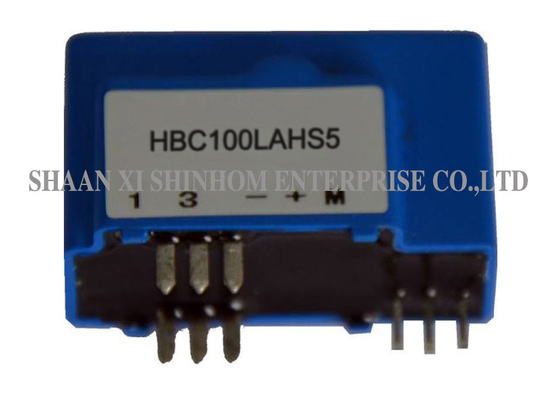

W sprawieHBC100LAHS5 czujnik prądu efektu Hall'a z zamkniętą pętlą wykorzystuje zasadę zamkniętej pętli (kompensacji), zapewniając izolację elektryczną między obwodami podstawowymi a wtórnymi.Klimatyzator, lub prądów impulsowych o zakresie pomiarowym0-100A i współczynnik obrotowy1:1200. Produkt ma napięcie zasilania+5V±5% i znamionowe napięcie wyjściowe±0,625V±0,5%. Oferuje wysoką dokładność i łatwą instalację.Inwertory,napędy AC/DC o zmiennej prędkości,UPS,przełączanie źródeł zasilania,czujniki prądu fotowoltaicznego,pomiar nowoenergetycznego urządzenia łączonego,wykrywanie prądu energii wiatrowej,czujniki prądu urządzeń do ładowania pojazdów elektrycznych,aplikacje motoryzacyjne typu drive-by-wire,konwersja częstotliwości urządzeń gospodarstwa domowego,automatyczne sprężarki powietrza,czujnik prądu hybrydowego akumulatora, orazelektryczne układy serwisowego kierowania samochodowego.
Charakterystyka:
- Zamknięte pętle
- Prądy robocze: od 0 do 100A
- Zasilanie: +5V±5%
- Nomierna napięcie wyjściowe: ±0,625V±0,5%
- Wysoki stopień dokładności
- Łatwe montowanie
Zastosowanie:
- Wykorzystanie inwerterów
- Napęd AC/DC o zmiennej prędkości
- Bezprzewodowe zasilanie (UPS)
- Zasoby zasilania w trybie przełączonym (SMPS)
- Wykorzystanie prądu fotowoltaicznego
- Pomiar nowego urządzenia do pomiaru energii
- Wykrywanie prądu w energetyce wiatrowej
- Urządzenia do ładowania pojazdów elektrycznych, czujniki prądu
- Aplikacja automatyczna
- Konwersja częstotliwości urządzeń gospodarstwa domowego
- Zastosowanie automatycznych sprężarek powietrza
- Wykrywanie prądu z hybrydowego akumulatora
- Zastosowanie elektrycznego serwisowego układu kierowniczego w samochodzie
Wymagania dotyczące:
| HBC100LAHS5 | |
| Prąd wejściowy znamionowy ((Ipn) | 100 | A |
| Zakres prądu badawczego ((Ip) | ±240 | A |
| Wskaźnik zwrotów ((Np/Ns) | 1:1200 | T |
| Narysowane napięcie wyjściowe | ±0,625±0,5% | V |
| Napięcie zasilania | +5±5% | V |
| Prąd zużycia | 20+ Ip *( Np/Ns) | mA |
| Napięcie offsetowe | 20,5±0,4% | V |
| napięcie odniesienia ((VR) | 20,5% ± 0,5% | V |
| Zewnętrzne napięcie odniesienia | 2.0-2.8 | V |
| Napięcie offsetowe Drift | ≤ ± 0.1 | mV/°C |
| Napięcie wyjściowe Drift | ≤ ± 0.05 | mV/°C |
| LiniowośćIp=0-±Ipn) | ≤ ± 0.2 | % FS |
| Klasy | ≤ ± 10 | % |
| di/dt | > 100 | A/μS |
| Czas reakcji ((100A/μS, 10% ∼90%) | ≤ 1 | μS |
| Szerokość pasma (± 3 dB) | DC ¥100 | KHZ |
| napięcie izolacyjne ((50HZ, AC,1min) | 5.0 | KV |
| Temperatura pracy ((TA)) | -40+85 | °C |
| Temperatura przechowywania ((TS) | -40+105 | °C |
| Waga brutto ((M) | 22 | g |
Uwaga: Specyfikacje produktów mogą być dostosowane
Częste pytania
P: Jaka jest zasada działania czujnika efektu Halla z zamkniętą pętlą?
Odpowiedź: Czujnik efektu Halla z zamkniętą pętlą wykorzystuje element Halla do wykrywania pola magnetycznego generowanego mierzonym prądem.Sygnał wyjściowy napędza cewkę kompensacyjną, aby wygenerować przeciwległe pole magnetycznePrąd kompensacyjny jest proporcjonalny do zmierzonego prądu, zapewniając wysoką dokładność i wyniki pomiarów o niskiej temperaturze.
P: Co oznacza współczynnik skrętu 1:1200?
Odpowiedź: stosunek obrotowy 1:1200 oznacza, że stosunek prądu pierwotnego do prądu wtórnego jest równy 1:1200Na przykład prąd pierwotny 100A odpowiada ok. 83,3mA prądowi wtórnemu kompensacyjnemu, który jest przekształcany w napięcie wyjściowe ±0,625V poprzez wbudowany rezystor.
P: Do jakich nowych zastosowań energetycznych ten produkt jest odpowiedni?
A: Produkt ten nadaje się do czujników prądu fotowoltaicznego, pomiarów skrzynek nowych urządzeń łączących energię, czujników prądu energii wiatrowej, czujników prądu urządzeń ładowania pojazdów elektrycznych,i hybrydowe akumulatory do wykrywania prądu w nowym polu energetycznym.
P: Jak ubiegać się o próbki?
O: Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatne i będą wysyłane w ciągu3-5 dni roboczych.Od 2 do 8 tygodni.
