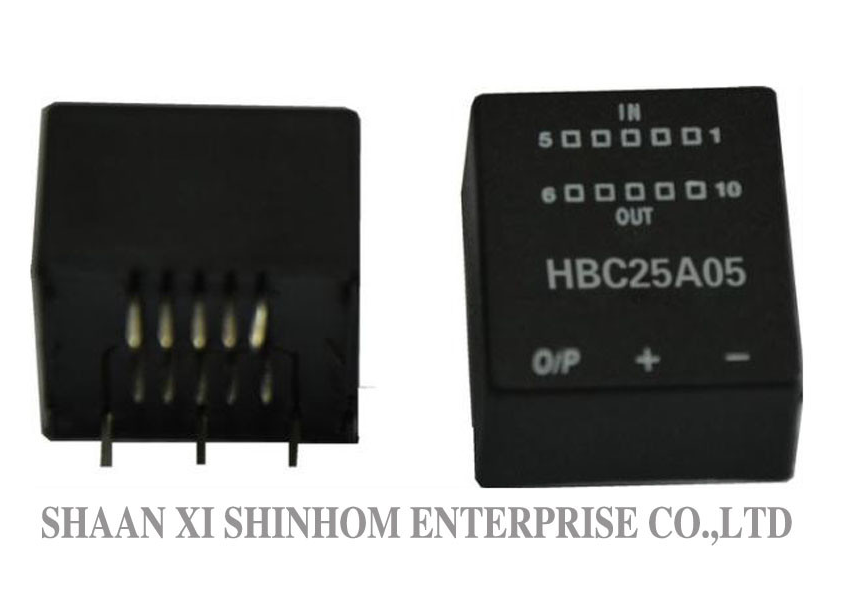

Czujnik prądu z efektem Halla HBC25A05 do falowników i detekcji prądu PV

Negocjacja
MOQ
Zbywalny
Cena £
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Napięcie zasilania: +15V±5%
Wejście: 25A
Wyjście: 25mA±0,5%
Współczynnik zakrętów: 1:1000
Temperatura pracy: -40 ～+85 ℃
Temperatura przechowywania: -40 ̊+105°C
Podkreślić:

Czujnik prądu z efektem Halla HBC25A05

,

czujnik prądu do falowników

,

czujnik detekcji prądu PV
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HBC25A05
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

W sprawieHBC25A05czujnik prądu efektu Hall wykorzystuje zasadę zamkniętej pętli (kompensacji), zapewniając izolację elektryczną między obwodami pierwotnym i wtórnym.lub prądów impulsowych o prędkości nominalnej25Ai współczynnik obrotu1:1000, o prędkości wyjściowej25 mA. Produkt ma napięcie zasilania+15V±5%Oferujewysoka dokładność,doskonała liniowość,nisko temperatury drift, orazwysoka odporność na interferencje zewnętrzneOptymalizowany czas reagowania.brak utraty wstawienia,niskie zużycie energiiJest szeroko stosowany wInwertery,Przesyłki AC/DC o zmiennej prędkości,UPS,zasilacze przenośne,czujniki prądu fotowoltaicznego,pomiar nowych urządzeń do łączenia energii,Wykrywanie prądu urządzeń do ładowania pojazdów elektrycznych,konwersja częstotliwości urządzeń gospodarstwa domowego, orazpomiar prądu ogrzewacza wody elektromagnetycznego.

Cechy

  • Prąd znamionowy 25A
  • Prąd wyjściowy 25 mA
  • Wskaźnik obrotowy 1:1000
  • Napięcie zasilania 15V±5%
  • Zasada pomiaru ≈ efekt Hall w zamkniętej pętli
  • Izolacja ̇ izolacja elektryczna pomiędzy pierwotną a wtórną
  • Dokładność ️ wysoka dokładność
  • Liniowość znakomita

Wnioski

  • Wykrywanie prądu w inwerterze
  • Wykrywanie prądu fotowoltaicznego (PV)
  • Pomiar nowoenergetycznego urządzenia łączonego
  • Bezprzewodowe zasilanie UPS
  • Zasilacze zasilania (SMPS)
  • Wykrywanie prądu urządzeń do ładowania pojazdów elektrycznych
  • Konwersja częstotliwości urządzeń gospodarstwa domowego
  • Pomiar prądu elektromagnetycznego podgrzewacza wody

Wymagania dotyczące:


 HBC25A05
Prąd wejściowy nominalny 25 A
Zakres prądu badawczego 36 A
Impedancja obciążenia ((@ prąd znamionowy) 100 ̊320 ̊± 15 V Ω
Prąd wyjściowy nominalny 25±0,5% mA
Napięcie zasilania ±15±5% V
Prąd elektryczny zużywa się statycznie w temperaturze 25°C ± 12 mA
Wskaźnik obrótów 1:1000
Prąd zerowy ≤ ± 0.15 mA
Prąd przesunięty Drift -40°C+85°C ≤ ± 0.60 mA
Czas reakcji < 1 μs
Liniowość ≤ ± 0.2 % FS
napięcie izolacyjne 50HZ,1min 2.5 KV
di/dt > 50 A/μs
Szerokość pasma (−3 dB) DC... 150 KHz
Sek rezystancja nawijania 110 Ω
Temperatura pracy -40+85 °C
Temperatura przechowywania -40+105 °C
Zwroty Prąd wejściowy znamionowy ((Ipn) Górny prąd wejściowy ((Ip) Wydajność nominalna
Prąd ((mA)		 Zwroty
współczynnik		 CZ
mΩ		 Wypłata
H
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

Czujnik prądu z efektem Halla HBC25A05 do falowników i detekcji prądu PV

Uwaga: Specyfikacje produktów mogą być dostosowane

Częste pytania

P: Co oznacza współczynnik obrotowy 1:1000?

A:Współczynnik obrotowy wynoszący 1:1000 oznacza, że stosunek prądu pierwotnego do prądu wtórnego jest równy 1:1000Na przykład prąd pierwotny 25A odpowiada prądowi kompensacyjnemu 25mA, który może być wyprowadzany bezpośrednio lub przekształcony w sygnał napięcia za pośrednictwem rezystora.

P: Jakie są zalety braku strat wstawienia i niskiego zużycia energii?

A: Brak utraty wstawieniazapewnia, że czujnik nie wpływa na testowany obwód, utrzymując pierwotną wydajność obwodu. Niskie zużycie energii zmniejsza samoogrzewanie czujnika, poprawia długoterminową stabilność,i zmniejsza zużycie energii w systemie.

P: Jak ubiegać się o próbki?

A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodni.
