Czujnik prądu efektu hallowego HBC-LSR5 serii 50A wyjście 0,8V do zarządzania nową energią i baterią

5000szt
MOQ
Zbywalny
Cena £

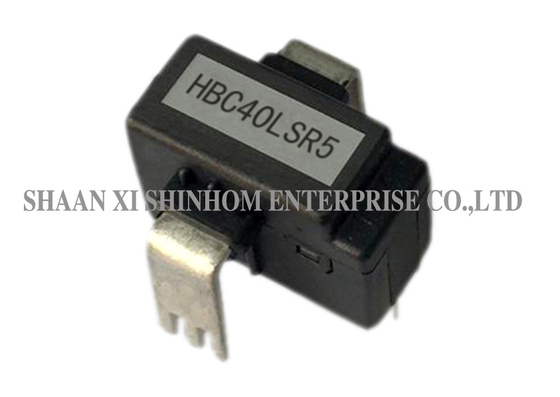

Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Napięcie zasilania: 5V (±5%)
Znamione dane wejściowe: 0A ~ 50A
Znamionowa moc wyjściowa: ±0,8V±0,5%
Napięcie offsetowe: 2,5 V ± 0,5
Napięcie wyjściowe Dryft: ≤±0,05mV/℃
Dostosowane: Tak
Podkreślić:

Czujnik prądu z efektem Halla 50A

,

Czujnik prądu efektu Halla wyjście 0

,

8 V
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: HBC-LSR5
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

Czujnik prądu typu Hall z pętlą zamkniętą z serii HBC-LSR5 wykorzystuje efekt Halla i metodę bilansowania zerowego strumienia do pomiaru, zapewniając izolację elektryczną między obwodem pierwotnym i wtórnym. Dokładnie mierzy prądy stałe, zmienne lub impulsowe w zakresie pomiarowym 0-50A. Produkt ma napięcie zasilania 5V±5% i znamionowe napięcie wyjściowe ±0.8V±0.5%. Oferuje wysoką dokładność i łatwość instalacji. Obsługiwane jest dostosowanie różnych znamionowych prądów wejściowych i wyjściowych. Jest szeroko stosowany w sterowaniu przemysłowym, monitorowaniu mocy, nowej energii, zarządzaniu bateriami oraz w różnych zastosowaniach pomiaru prądów DC/AC/impulsowych.

Cechy:
  • Prądy robocze: 0 do 50A
  • Zasilanie: 5V ±5%
  • Znamionowe napięcie wyjściowe: ±0.8V±0.5%
  • Łatwy montaż
  • Wysoka klasa dokładności
Zastosowania:
  • Przetwornice impulsowe (SMPS)
  • Zasilacze awaryjne (UPS)
  • Zasilacze do zastosowań spawalniczych
  • Zastosowania zasilane bateryjnie
  • Przemienniki częstotliwości AC i serwonapędy silników
  • Przekształtniki statyczne do napędów silników DC
DANE ELEKTRYCZNE:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Znamionowy prąd wejściowy (IP) 6 10 15 20 25 30 40 50 A
Zakres prądu testowego ±15 ±25 ±37.5 ±50 ±62.5 ±75 ±100 ±105 A
Przekładnia (Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Znamionowe napięcie wyjściowe ±0.8±0.5% V
Napięcie zasilania +5±5% V
Napięcie offsetu 2.5±0.5% V
Napięcie referencyjne (VR) 2.5±0.8% V
Zewnętrzne napięcie referencyjne 2.0-2.8 V
Dryft napięcia offsetu ≤±0.1 mV/℃
Dryft napięcia wyjściowego ≤±0.05 mV/℃
Liniowość (Ip=0-±Ipn) ≤±0.2 %FS
Klasa ≤±1.0 %
di/dt ＞50 A/µS
Czas odpowiedzi ≤1 µS
Pasmo przenoszenia (-1db) DC～100 KHZ
Napięcie izolacji 2.5@(50HZ,1min) KV
Temperatura pracy -40～+85 ℃
Temperatura przechowywania -40～+105 ℃

Uwagi: Specyfikacje produktu mogą być dostosowane

Czujnik prądu efektu hallowego HBC-LSR5 serii 50A wyjście 0,8V do zarządzania nową energią i baterią
FAQ

P: Jaka jest zasada działania metody bilansowania zerowego strumienia?

O: Metoda bilansowania zerowego strumienia (Hall z pętlą zamkniętą) wykorzystuje element Halla do wykrywania pola magnetycznego generowanego przez mierzony prąd. Sygnał wyjściowy steruje cewką kompensacyjną, generując przeciwne pole magnetyczne, utrzymując wypadkowy strumień magnetyczny w rdzeniu na poziomie zerowym. Prąd kompensacyjny jest proporcjonalny do mierzonego prądu, zapewniając wyniki pomiarów o wysokiej dokładności i niskim dryfcie temperaturowym.

P3: Czy ten produkt obsługuje dostosowanie?

O: Tak. Dostępne jest dostosowanie różnych znamionowych prądów wejściowych i specyfikacji prądu wyjściowego, aby sprostać różnorodnym wymaganiom aplikacji. Skontaktuj się z naszym zespołem sprzedaży w celu uzyskania szczegółów.

P: Jakie rodzaje prądu może mierzyć ten czujnik?

O: Może dokładnie mierzyć prądy stałe, zmienne i impulsowe, nadaje się do różnych złożonych wymagań pomiaru przebiegów prądowych.
